Instrumententafel im Auto: Armaturenbrettinstrumente und Automobil-Anzeigesystemdesign

Was ist eine Instrumententafel in einem Auto und wie unterscheidet sie sich von einem Armaturenbrett-Display?

Eine Instrumententafel in einem Auto ist das System, das wichtige Fahrdaten wie Geschwindigkeit, Drehzahl, Kraftstoff und Warnungen anzeigt. Eine Dashboard-Anzeige bezieht sich speziell auf die visuelle Schnittstelle (LCD/OLED), die zur Darstellung dieser Informationen verwendet wird.

Aus technischer Sicht handelt es sich bei der Instrumententafel um eine Integration auf Systemebene , während das Display nur eine Komponente darin darstellt. Ein komplettes Kombiinstrument umfasst typischerweise:

• Anzeigemodul (TFT / OLED)

• Touchpanel (optional)

• Abdeckscheibe (Glas oder PMMA)

• Hintergrundbeleuchtungssystem

• Treiber-IC- und ECU-Schnittstelle

• Mechanisches Gehäuse und thermisches Design

Was sind die wichtigsten Arten von Instrumententafeln und Displays im Auto?

Automobil-Instrumententafeln haben sich zu drei Hauptarchitekturen entwickelt:

1. Analoges Kombiinstrument

• Mechanische Messgeräte (Schrittmotoren)

• Minimale Display-Integration

2. Hybrid-Instrumentencluster

• Kleines TFT mit eingebetteten analogen Anzeigen

• Übergangslösung für kostensensible Plattformen

3. Volldigitales Kombiinstrument

• Vollständiges TFT- oder OLED-Display

• Softwaredefinierte Benutzeroberfläche (Geschwindigkeit, ADAS, Navigation)

Vergleichstabelle: Instrumententafel-Technologien

Technisches Urteil:

• TFT bleibt aufgrund der Kostenstabilität und der Vorhersagbarkeit der Lebensdauer dominant

• OLED wird in Premiumfahrzeugen verwendet, erfordert jedoch eine Einbrennminderung und eine thermische Kontrolle

Warum ist TFT-LCD immer noch die dominierende Auto-Display-Technologie?

TFT-LCDs werden häufig in Automobildisplays verwendet, da sie das beste Gleichgewicht zwischen Kosten, Helligkeit, Lebensdauer und Zuverlässigkeit bieten.

Aus Sicht eines Modullieferanten:

• Ausgereifte Lieferkette → stabile Preise

• Hohe Helligkeit erreichbar (>1000 Nits)

• Lange Lebensdauer (mehr als 50.000 Stunden)

• Geringeres Risiko von Bildeinlagerungen im Vergleich zu OLED

Technischer Kompromiss:

Systemeinblick:
Für Kombiinstrumente, die direktem Sonnenlicht und statischen UI-Elementen ausgesetzt sind , ist TFT immer noch die sicherere technische Wahl.

Was macht ein Autodisplay unter Sonnenlicht und rauen Umgebungen lesbar?

Das Display eines Autos muss auch bei lesbar bleiben starkem Umgebungslicht, Temperaturschwankungen und Vibrationen .

Zu den wichtigsten technischen Faktoren gehören:

1. Design mit hoher Helligkeit

• Ziel: 800–1500 Nits

• Erfordert effiziente LED-Hintergrundbeleuchtung + Wärmemanagement

2. Optisches Bonding (kritisch)

• Eliminiert den Luftspalt zwischen Display und Abdecklinse

• Reduziert die Reflexion von ~4 % auf <1,5 %

3. Antireflexion (AR) / Blendschutz (AG)

• Die AR-Beschichtung verbessert den Kontrast im Sonnenlicht

• AG reduziert die Spiegelreflexion, kann jedoch die Schärfe verringern

4. Großer Betrachtungswinkel (IPS)

• Gewährleistet die Sicht aus verschiedenen Fahrerpositionen

Technische Erkenntnis:
Ohne optisches Bonding kann selbst ein 1000-Nits-Display verwaschen erscheinen. Das Design des optischen Stapels ist oft wichtiger als die reine Helligkeit.

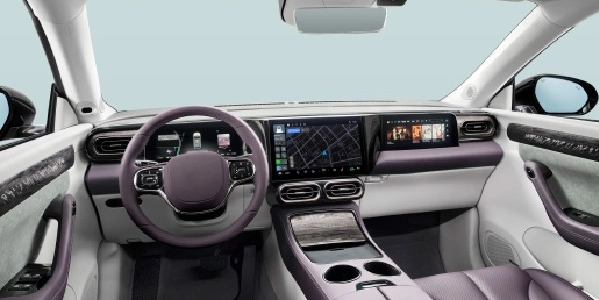

Wie integrieren sich Touch und Display in moderne Dashboard-Systeme?

Moderne Automobildisplays integrieren häufig Touch-Funktionalität , insbesondere in Mittelarmaturenbrettern.

Zwei Hauptintegrationsmethoden:

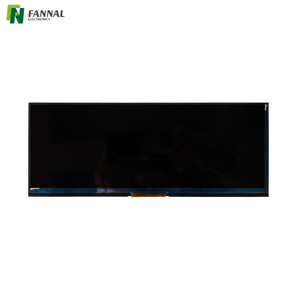

1. On-Cell/In-Cell Touch

• Integriert in Anzeigetafel

• Dünnere Struktur

• Geringeres Reflexionsvermögen

2. PCAP (Projected Capacitive) Add-on

• Separates, oben laminiertes Touchpanel

• Bessere Flexibilität und Haltbarkeit

Technischer Kompromiss:

Systemempfehlung:
Für Kombiinstrumente wird aufgrund der Zuverlässigkeit und EMI-Stabilität Non-Touch oder PCAP bevorzugt .

Was sind die größten Herausforderungen bei der Integration von Automobil-Anzeigesystemen?

Bei der Gestaltung einer Auto-Instrumententafel geht es nicht nur um die Auswahl eines Displays. Die eigentlichen Herausforderungen liegen in der Integration auf Systemebene:

1. EMI-/EMV-Konformität

• Display + Touch dürfen die Fahrzeugelektronik nicht beeinträchtigen

• Abschirmung und Erdung sind von entscheidender Bedeutung

2. Wärmemanagement

• Armaturenbrettumgebungen können 85 °C überschreiten

• Die Verschlechterung der Hintergrundbeleuchtung und die Farbverschiebung müssen kontrolliert werden

3. Vibrations- und Schockfestigkeit

• Verklebung und Montage in Automobilqualität erforderlich

4. Anforderung an einen langen Lebenszyklus

• 5–10 Jahre Versorgungskonsistenz

• Verwaltung der Komponentenveralterung

5. UI-Sicherheit und Redundanz

• Ausfallsichere Anzeige kritischer Daten (Geschwindigkeit, Warnung)

Technische Erkenntnisse:
Viele Ausfälle bei Automobildisplays treten nicht bei der Markteinführung, sondern nach zwei bis drei Jahren unter Feldbedingungen auf , insbesondere aufgrund von thermischer und UV-bedingter Verschlechterung.

Wie wählt man das richtige Anzeigemodul für die Instrumententafel eines Autos aus?

Aus Sicht der B2B-Beschaffung oder des Systemdesigns sollte die Auswahl dieser Priorität folgen:

Checkliste für die Kernauswahl

• Anzeigegröße und -auflösung (abhängig von den Anforderungen der Benutzeroberfläche)

• Helligkeit (>1000 Nits empfohlen)

• Betriebstemperatur (-30°C bis +85°C)

• Optische Bondfähigkeit

• Schnittstellenkompatibilität (LVDS / MIPI)

• Touch-Anforderung (ja/nein)

• Lebensdauer und Lieferstabilität

Typische Spezifikationen für Kfz-Displays

Fazit: Warum das Denken auf Systemebene beim Design von Automobildisplays wichtig ist

Eine Instrumententafel in einem Auto ist nicht nur ein Display – sie ist eine geschäftskritische Mensch-Maschine-Schnittstelle (HMI)..

Aus Herstellersicht liegt der Wettbewerbsvorteil in:

• Optimierung des optischen Stapels (nicht nur Panelauswahl)

• Stabile Lieferkette für Projekte mit langem Lebenszyklus

• Integrationsfähigkeit (Display + Touch + Bonding + EMI)

Bei Automobilprojekten ist das beste Display nicht die höchste Spezifikation – es ist dasjenige, das über 10 Jahre hinweg unter realen Bedingungen eine konstante Leistung liefert.

FAQ

Was ist der Unterschied zwischen Kombiinstrument und Infotainment-Display?

Das Kombiinstrument zeigt Fahrdaten wie Geschwindigkeit und Drehzahl an. Das Infotainment-Display übernimmt Medien, Navigation und Benutzerinteraktion.

Warum verwenden die meisten Autos immer noch TFT statt OLED?

TFT bietet eine längere Lebensdauer, höhere Helligkeit und kein Einbrennrisiko, was es für den Einsatz im Automobilbereich zuverlässiger macht.

Welche Helligkeit ist für die Anzeige im Armaturenbrett eines Autos erforderlich?

Typischerweise sind 800–1500 Nits für die Lesbarkeit bei Sonnenlicht erforderlich, je nach optischer Verklebung und Beschichtung.

Ist Touch für Instrumententafeln notwendig?

Nein. Die meisten Kombiinstrumente bleiben aus Sicherheits- und Zuverlässigkeitsgründen berührungslos.

Was ist Optical Bonding bei Autodisplays?

Dabei handelt es sich um einen Prozess, bei dem das Display und das Deckglas laminiert werden, um Reflexionen zu reduzieren und die Sichtbarkeit zu verbessern.
