FN0784D002A
7.84
-20 ~ 70
-30 ~ 80
400x1280
LVDs
1000
Anpassbar
| Menge: | |
|---|---|
7,84-Zoll-TFT-Display, 400 x 1280, LVDS, industrieller LCD-Bildschirm, 1000 cd/m²
Dieses 7,84-Zoll-Modell wurde mit einem standardmäßigen hochauflösenden IPS-Bildschirm mit 400 x 1280 Pixeln und einer LVDS-Schnittstelle entwickelt. Mit diesem TFT-Bildschirm erhalten Benutzer ein hochauflösendes, lebendiges Display , das sich nahtlos in verschiedene Systeme integrieren lässt und eine langanhaltende Leistung gewährleistet. Ob für Prototyping, industrielle Automatisierung oder kommerzielle Kioske – dieses Display ist die perfekte Lösung, um den Anforderungen der technologiegetriebenen Welt von heute und morgen gerecht zu werden. Ein balkenförmiges TFT-Display ist ein kompakter und vielseitiger Bildschirm, der für verschiedene Anwendungen, insbesondere im Automobil- und Industriebereich, entwickelt wurde. Seine längliche Form ermöglicht eine klare visuelle Darstellung von Informationen wie Geschwindigkeit, Temperatur oder Systemstatus. Das Display zeichnet sich durch lebendige Farben und hohen Kontrast aus und sorgt so für eine hervorragende Lesbarkeit bei unterschiedlichen Lichtverhältnissen. Mit berührungsempfindlichen Funktionen können Benutzer direkt mit dem Display interagieren, um Aktualisierungen und Anpassungen in Echtzeit vorzunehmen. Seine robuste Konstruktion sorgt für Langlebigkeit und macht es für raue Umgebungen geeignet. Diese Technologie verbessert das Benutzererlebnis, indem sie wichtige Daten auf einen Blick bereitstellt und so Sicherheit und Effizienz fördert.
Merkmale |
 |
Dieses 7,84-Zoll -TFT-Display im Balkenformat verfügt über ein ultrabreites Seitenverhältnis mit einer Auflösung von 400 x 1280 und wurde speziell für Anwendungen entwickelt, bei denen horizontale oder vertikale Informationen in einem kompakten, länglichen Formfaktor angezeigt werden müssen.
Dieses balkenförmige TFT-Display ist mit einem IPS-LCD-Panel ausgestattet und bietet eine konsistente Farbleistung und klare Lesbarkeit aus weiten Betrachtungswinkeln, sodass die Informationen auch bei Betrachtung aus außeraxialen Positionen lesbar bleiben.
Die Auflösung von 400×1280 eignet sich gut zur Darstellung von:
Statusanzeigen
Menüs und Navigationsleisten
Scrollende Daten oder segmentierte Informationen
Dadurch eignet sich das balkenförmige TFT-Display ideal für funktionale, informationsgesteuerte Schnittstellen anstelle von Vollbild-Multimedia.
Mit einer Diagonale von 7,84 Zoll und einer balkenförmigen Struktur passt dieses Display problemlos in platzbeschränkte Embedded-Systeme , in denen Standard-Displays im 16:9- oder 4:3-Format unpraktisch sind.
Dieses balkenförmige TFT-Display wurde für industrielle und kommerzielle Umgebungen entwickelt und legt Wert auf stabile Leistung und langfristige Nutzbarkeit für eingebettete Geräte und professionelle Geräte.
Zeichnung |
|
Spezifikation |
|
LCD -Größe (Zoll): | 7,84 (Diagonale) |
Auflösung: | 400 (H) × 1280 (V) |
Pixel -Tonhöhe: | 0,1485 (H) x 0,1485 (V) |
Aktiver Bereich (MM): | 54,9 (H) × 190,08 (V) |
Modulgröße (MM): | 67,8 (B) x 206,18 (H) × 4,5 (T) |
Anzeigemodus (MM): | Normalerweise schwarz, übertragbar |
Schnittstelle: | LVDs |
Pixelanordnung: | Vertikaler RGB-Streifen |
Richtung anzeigen: | ALLE |
Gewicht (g): | 95 (typ.) |
Luminanz (CD/M2): | 1000 (Typ.) |
Betriebstemperatur (° C): | -20 ~+70 |
Lagertemperatur (° C): | -30 ~+80 |
Pin -Nr. | Symbol | E/O | Beschreibung |
1 | NC | - | Keine Verbindung. |
2-3 | VDD | P | Analogspannung liefern. |
4 | NC | - | Keine Verbindung. |
5 | ZURÜCKSETZEN | I | Signaleingang zurücksetzen. |
6 | Stbyb | I | Einstellung des Standby-Modus. |
7 | GND | P | Boden. |
8 | RXIN0N | I | LVDS Negatives Differenzialsignal. |
9 | RXIN0P | I | LVDS Positives Differenzdatensignal. |
10 | GND | P | Boden. |
11 | Rxin1n | I | LVDS Negatives Differenzdatensignal. |
12 | Rxin1p | I | LVDS Positives Differenzdatensignal. |
13 | GND | P | Boden. |
14 | Rxin2n | I | LVDS Negatives Differenzdatensignal. |
15 | Rxin2p | I | LVDS Positives Differenzdatensignal. |
| 16 | GND | P | Boden. |
| 17 | Rxclkn | I | LVDS Negatives Differenzdatensignal. |
| 18 | Rxclkp | I | LVDS Positives Differenzdatensignal. |
| 19 | GND | P | Boden. |
20 | Rxin3n | I | LVDS Negatives Differenzdatensignal. |
21 | Rxin3p | I | LVDS Positives Differenzdatensignal. |
22 | GND | P | Boden. |
23 | SDA | I | Serieller Dateneingang im SPI-Modus. |
24 | Scl | I | Serieller Takteingang im SPI-Modus. |
25 | GND | P | Boden. |
26 | CS | I | Serielles Chipsignal im SPI-Modus. |
27 | NC | - | Keine Verbindung. |
| 28 | LVBIT | I | Boden. |
| 29 | NC | - | Kraft für LED -Hintergrundbeleuchtung (Kathode). |
| 30 | GND | P | Keine Verbindung. |
| 31 | Ledk | P | Kraft für LED -Hintergrundbeleuchtung (Kathode). |
| 32-38 | NC | - | Keine Verbindung. |
| 39-40 | Leda | P | Kraft für LED -Hintergrundbeleuchtung (Anode). |
Parameter | Symbol: | Min. | Typ. | Max. | Einheit |
Weitergegebene aktuelle Spannung | Vf | 16.8 | 18.0 | 20.4 | V |
Hintergrundbeleuchtungsstromverbrauch | Wbl | - | 2.88 | - | W |

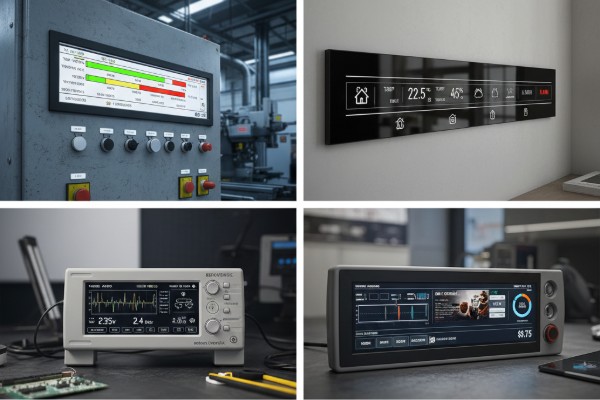

Anwendung |
|
Warum es passt:
Das längliche Balkenformat ist ideal für die Anzeige von Echtzeitstatus, Alarmen oder Betriebsanzeigen, ohne übermäßig viel Platz auf dem Bedienfeld zu beanspruchen.
Typische Anwendungsfälle:
Gerätestatusleisten
Maschinenbetriebsanzeigen
Zusatzanzeigen auf Industrieschalttafeln
Warum es passt:
Mit dem balkenförmigen TFT-Display können wichtige Informationen – wie Modusstatus, Temperatur oder Systembenachrichtigungen – auch auf engstem Raum übersichtlich angezeigt werden.
Typische Anwendungsfälle:
Wandmontierte Kontrollleisten
Smart-Home-Bedienfelder
Schnittstellen zur Gebäudeautomation
Warum es passt:
Die vertikale Auflösung und das breite Layout unterstützen die segmentierte Datendarstellung, wodurch sich das balkenförmige TFT-Display für Messanzeigen und Überwachungstools eignet.
Typische Anwendungsfälle:
Testinstrumente
Überwachungsgeräte
Diagnosegeräte
Warum es passt:
Balkenförmige TFT-Displays werden oft als sekundäre oder zusätzliche Bildschirme verwendet und ergänzen ein Hauptdisplay durch die Darstellung von Navigation, Branding oder dynamischen Informationen.
Typische Anwendungsfälle:
Eingebettete UI-Erweiterungen
Steuerleisten für Terminals
Informationstafeln in gewerblichen Geräten
Warum es passt:
Der nicht standardmäßige Formfaktor macht dieses balkenförmige TFT-Display zu einer guten Wahl für kundenspezifische OEM-Projekte , bei denen Produktdifferenzierung und Layoutflexibilität erforderlich sind.
Anpassung |
|
Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32' | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32' | Ideal für robuste, großformatige Industrieanwendungen |
Über FANNAL |
|
FANNAL, gegründet 2011, ist ein Spezialist für Touch-Display-Lösungen und liefert weltweit hochwertige Produkte und technische Dienstleistungen. Wir entwickeln und fertigen hausintern kundenspezifische Displays, PCAP-Touchscreens und optisches Bonding. Unsere Lösungen dienen Industrie-, Outdoor-, Medizin-, Automobil- und anderen Anwendungen.
Wir sind ein schnell wachsendes High-Tech-Unternehmen, das von SECO , einem europäischen Marktführer für elektronische Geräte und Embedded Computing, finanziell unterstützt wird. Wir verfügen über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 . Unsere Produkte sind REACH- und RoHS- konform. Prüfberichte oder Erklärungen sind auf Anfrage erhältlich.
Mit stabiler Qualität und technischem Support hilft FANNAL seinen Kunden, wettbewerbsfähig zu bleiben und ihre Produkte weltweit zu differenzieren.
 | Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Touchscreens und Touch-Monitoren. |
| One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden |
| Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort. |
| Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen. |
| Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung. |
| Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform. |
Album |
|
FAQ |
|
Ein balkenförmiges TFT-Display ist ein LCD-Panel mit einem extrem breiten Seitenverhältnis, das für die Anzeige von Informationen in einem langen, schmalen Format anstelle eines herkömmlichen rechteckigen Bildschirms konzipiert ist.
Ja. Das IPS-Panel bietet weite Betrachtungswinkel und eine stabile Farbleistung, was für Industrie- und Shared-View-Anwendungen wichtig ist.
Ja. TFT-Displays vom Balkentyp werden häufig für kundenspezifische mechanische Designs ausgewählt, bei denen Standarddisplaygrößen nicht zum Produktlayout passen.
Ja. Als Hersteller von Industriedisplays unterstützt FANNAL die langfristige Verfügbarkeit für Embedded- und OEM-Projekte.
