ISO 9001-zertifizierte kundenspezifische industrielle Display- und Touchscreen-Lösungen, die für den zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen konzipiert sind.
Design-Realitäten in industriellen Display-Projekten
Basierend auf umgesetzten Industrieprojekten müssen Anzeigesysteme unter Berücksichtigung der folgenden realen Einschränkungen entwickelt werden:
Dauerbetrieb rund um die Uhr Raue und gemischte Umgebungen (Temperatur, Staub, Feuchtigkeit, Vibration) Nicht ideale Benutzerinteraktion (Handschuhe, nasse Hände, starkes Umgebungslicht) Integration auf Geräteebene statt fertiger Produkte Langer Produktlebenszyklus und Wartungsaspekte
Wie Fannal Engineers Industriedisplays präsentiert?
Bei der Entwicklung industrieller Displays stehen Langzeitstabilität, Umweltverträglichkeit und zuverlässige Systemintegration im Mittelpunkt. Fannal entwickelt Industrieanzeigen basierend auf realen Betriebsbedingungen und nicht auf theoretischen Spezifikationen.
Umwelt- und mechanische Zuverlässigkeit
Betrieb bei weitem Temperaturbereich
Konzipiert für den Dauerbetrieb von –20 °C bis +70 °C , mit erweiterten Temperaturoptionen für spezielle Industrieumgebungen. Staub- und Wasserschutz
Standarddesigns erfüllen IP65 für vollständigen Staubschutz und Widerstandsfähigkeit gegen Regen oder Spritzwasser.
IP67 -Optionen unterstützen kurzfristige Eintauchanwendungen wie Außenschränke und fahrzeugmontierte Systeme.
Der IP68- Schutz kann für bestimmte Anwendungsfälle evaluiert werden.
Stoß- und Schlagfestigkeit
Entwickelt, um Vibrationen, Stürzen und mechanischen Stößen standzuhalten und erfüllt in der Regel die Anforderungen von IK07 oder höher , während feste Innensysteme im Allgemeinen die Anforderungen von IK06 erfüllen.
Optische Leistung und Systemstabilität
Hohe Helligkeit und Sichtbarkeit: 700–1000 Nits Helligkeit. Oberflächenbehandlung Blendfreie und wasserdichte Oberflächenbehandlung mit UV-beständiger Tinte. Optische Verklebung und Materialauswahl UV-geschnittene Strukturen , AB-Kleber und wetterbeständiges OCA werden verwendet, um die Vergilbung zu reduzieren und die optische Stabilität im Laufe der Zeit aufrechtzuerhalten. EMI/EMC-Anti-Interferenz-Design. Entwickelt, um Signalverluste und Fehlberührungen durch validierte EMI/EMV- Leistung zu minimieren, einschließlich EMI-, ESD- (Luft ±15 kV/Kontakt ±8 kV), RS-, EFT- und CS-Tests.
Schnittstellen- und Strukturoptionen
Touch-Schnittstellen unterstützen USB und I²C, wobei COB-Strukturen für eine verbesserte Anti-Interferenz-Leistung, einfachere Wartung und längere Lebensdauer im Vergleich zu COF-Designs verfügbar sind.
HMIs für Produktionslinien, Robotik, AGV/AMR-Systeme. Aufzüge und Gebäudesysteme
Aufzugsdisplays, Touch-Bedienfelder und intelligente Gebäudeschnittstellen. Energie und Kraft
Umspannwerksüberwachung, Smart-Grid-Schränke, ESS und ATEX-Bedienfelder. Transport und öffentliche Verkehrsmittel
Bahnsteuerpulte, Bahnsteiginformationsanzeigen, Ladestationsterminals. Logistik und Lagerhaltung
AGV-/Gabelstapler-Displays, Sortiersystem-HMIs, Lager-Dashboards. Raue und spezielle Umgebungen
Medizinische und Laborgeräte, Umweltkontrollsysteme, Lebensmittelverarbeitungslinien, Bergbau und schwere Maschinen.
Fallstudien zu industriellen Touch-Displays
Nachfolgend finden Sie mehrere reale Projekte, die zeigen, wie unsere kundenspezifischen Touch-Display-Module so konzipiert sind, dass sie unterschiedliche Umwelt- und Zuverlässigkeitsanforderungen erfüllen.
Hauptmerkmal: Ein robuster 15-Zoll-Touchmonitor, der für einen stabilen Betrieb rund um die Uhr in rauen Industrieumgebungen mit starken Vibrationen entwickelt wurde. Es verfügt über ein Display mit hoher Helligkeit und großem Temperaturbereich und bietet eine vollständige, integrierte Baugruppe für eine vereinfachte Installation.

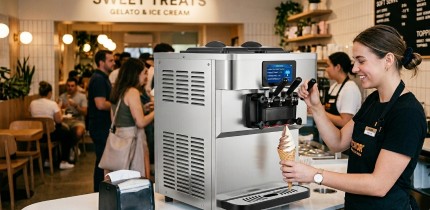

Hauptmerkmal: Dieses 4,3-Zoll-TPM verfügt über ein extrem stoßfestes Deckglas, das eine außergewöhnliche Beständigkeit gegen Reinigungschemikalien und Temperaturschwankungen in stark frequentierten Großküchen gewährleistet. Es behält langfristige optische Klarheit und strukturelle Integrität bei kontinuierlicher, starker Beanspruchung bei.
Hauptmerkmal: Dieses 7-Zoll-TPM verfügt über ein Display mit hoher Helligkeit und großem Temperaturbereich, das für eine stabile Touch-Leistung in Ventil- und Druckkontrollumgebungen entwickelt wurde. Es gewährleistet einen zuverlässigen Betrieb rund um die Uhr und eine gleichbleibende Genauigkeit für spezialisierte Industriesteuerungen.

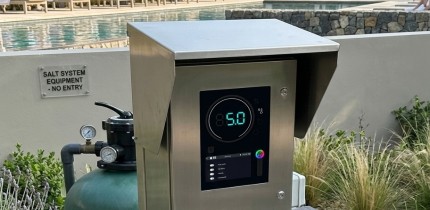

Hauptmerkmal: Dieses 5-Zoll-TPM verfügt über ein hochhelles, UV-beständiges Display, das für klare Lesbarkeit bei Sonnenlicht und langfristige Haltbarkeit im Freien in Salzwasserumgebungen entwickelt wurde. Es gewährleistet eine stabile kapazitive Touch-Leistung und einen zuverlässigen Betrieb über weite Temperaturbereiche hinweg und bietet eine nahtlose Integration in Poolautomatisierungsgehäuse.

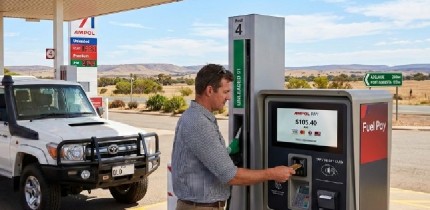

Hauptmerkmal: Dieses 12,1-Zoll-TPM verfügt über eine verbesserte 5-mm-Deckglaslösung, die für eine verbesserte Berührungsempfindlichkeit und konsistente Multi-Touch-Stabilität in Halbaußenumgebungen entwickelt wurde. Es bietet eine hervorragende Reaktionsfähigkeit für Zahlungsterminals an Tankstellen und behält gleichzeitig die mechanische Robustheit bei, die für den öffentlichen Gebrauch mit hohem Verkehrsaufkommen erforderlich ist.

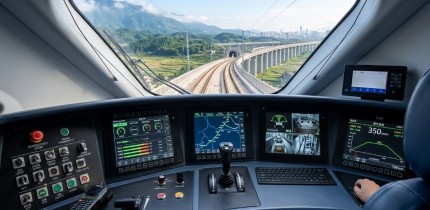

Hauptmerkmal: Dieses 34-Zoll-TPM verfügt über eine leistungsstarke Abschirmstruktur und optisches Bonding, um eine stabile Touch-Leistung in Bahnumgebungen mit hoher EMI zu gewährleisten. Es bietet überlegene ESD-Beständigkeit und langfristige Zuverlässigkeit für Instrumentenkonsolen von Hochgeschwindigkeitszügen, die unter komplexen elektrischen Bedingungen betrieben werden.
Beispiel für eine Falllösung

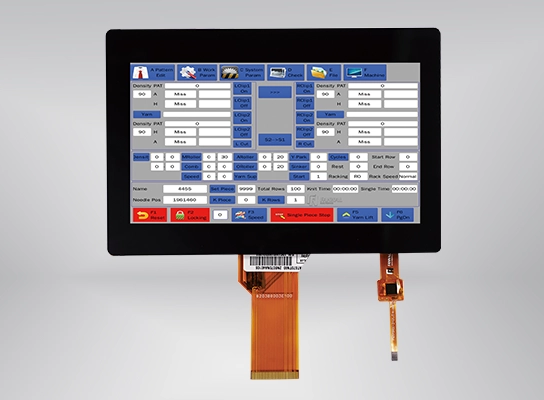

Touch-Controller in Industriequalität : Entwickelt für stabile Touch-Leistung in elektrisch verrauschten Industrieumgebungen. 7″- und 10,1″-TFT-Anzeigeoptionen : Gängige Formfaktoren, optimiert für industrielle HMI, Bedienfelder und eingebettete Systeme. Optisches PCAP-Touch- und TFT- Bonding : Verbessert die optische Klarheit und erhöht gleichzeitig die mechanische Stabilität und Vibrationsfestigkeit. Breite Betriebstemperaturunterstützung : Entwickelt für zuverlässigen Betrieb unter unterschiedlichen industriellen Temperaturbedingungen. Integriertes EMI-Abschirmungsdesign : Reduziert elektromagnetische Störungen, um eine gleichbleibende Systemleistung sicherzustellen. Interne Konstruktion und Fertigung von Fannal : Ermöglicht kontrollierte Qualität, individuelle Anpassung und langfristige Lieferunterstützung.

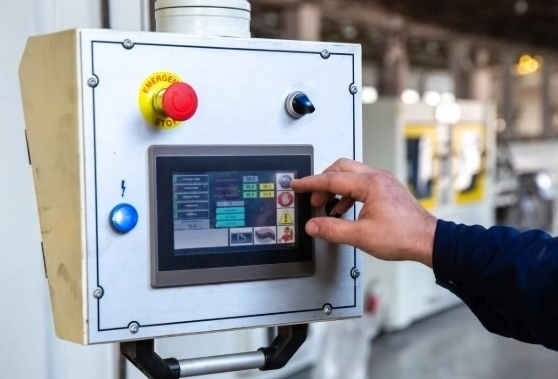

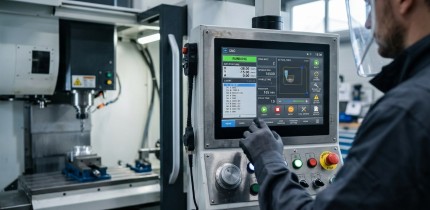

A Fannal-Industriedisplays werden häufig in HMIs, Fabrikautomatisierungssystemen, Zugangskontrollen, Messinstrumenten, Prozesskontrollgeräten, Verbrauchszählern und Außendienstgeräten eingesetzt, die Langzeitstabilität erfordern.
A Wir verwenden verstärkte Strukturen und optische Verbindungen, um die Widerstandsfähigkeit gegenüber Stößen, Vibrationen und mechanischer Beanspruchung zu verbessern und so eine gleichbleibende Leistung in industriellen Systemen sicherzustellen.
A Ja. Die industriellen Touch-Lösungen von Fannal unterstützen die Bedienung mit Handschuhen und Stiften und sorgen für eine stabile Touch-Leistung in nassen oder kontaminierten Umgebungen, die häufig in Fabrikhallen anzutreffen sind.
A Unsere Displays sind für den zuverlässigen Betrieb in elektrisch verrauschten und körperlich anspruchsvollen Umgebungen konzipiert und widerstehen ESD, EMI, Vibration, Staub, Feuchtigkeit und längeren Betriebsstunden.
Der Bildschirm reagiert schnell und gibt bei jeder Geste sofortiges und präzises Feedback. Seine Touchpanels sind besonders gut für industrielle Anwendungen geeignet.
