FN1025D006A
10.25
243,648*91,368
-40~85
-40~90
1500:1
1920x720
FREI
LVDs
1000
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

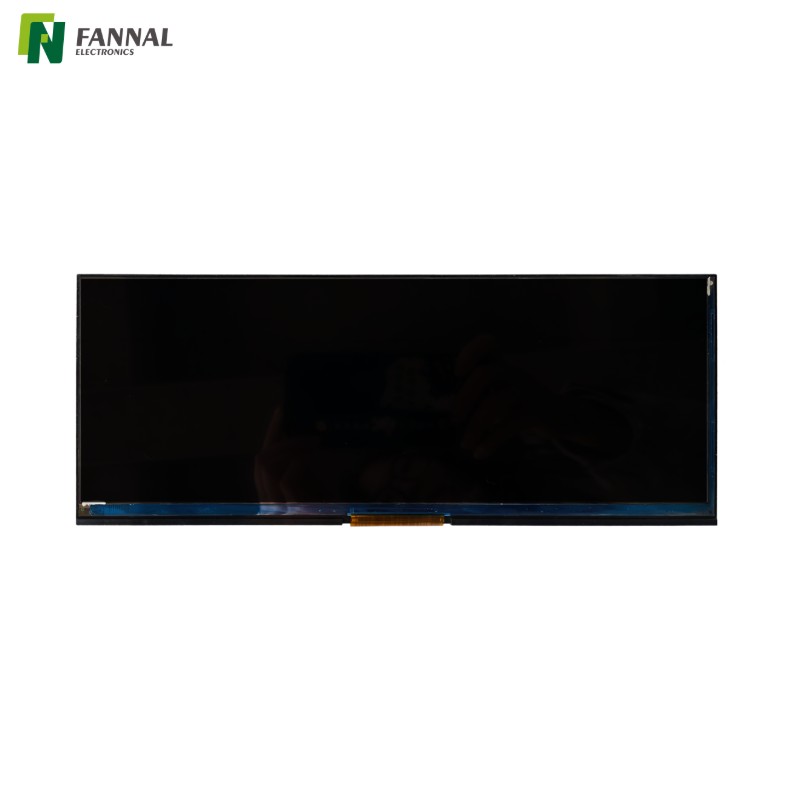

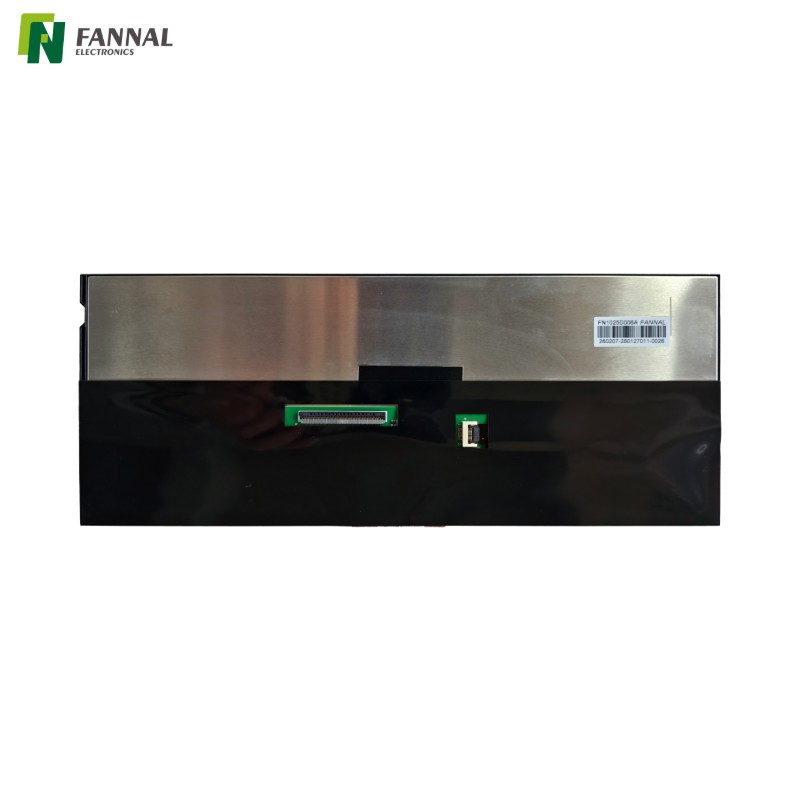

Das 10,25-Zoll-In-Cell-Touch-Display-Modul integriert die Touch-Sensing-Technologie direkt in die LCD-Panel-Struktur und ermöglicht so ein dünneres und kompakteres Display-Design im Vergleich zu herkömmlichen LCD- und externen Touch-Panel-Baugruppen.
Mit einer ultrabreiten Auflösung von 1920 x 720, einer hohen Helligkeit von 1000 Nits und einer LVDS-Schnittstelle ist das Display für Automobil-Armaturenbretter, digitale Kombiinstrumente und industrielle HMI-Systeme konzipiert , die eine Breitformatschnittstelle mit zuverlässiger Touch-Interaktion erfordern.
Mit einem breiten Betriebstemperaturbereich von -40 °C bis +85 °C unterstützt das Modul eine stabile Leistung in anspruchsvollen Automobil- und Industrieumgebungen.
Schlüsselmerkmale
Die Auflösung von 1920 x 720 bietet einen großen Anzeigebereich, der für moderne Armaturenbrett-Layouts und Gerätesteuerungsschnittstellen in Automobilen geeignet ist und die gleichzeitige Anzeige mehrerer Informationstafeln ermöglicht.
Mit einer typischen Helligkeit von 1000 Nits gewährleistet das Display eine hervorragende Lesbarkeit in hellen Umgebungen, einschließlich Fahrzeuginnenräumen, die starkem Umgebungslicht ausgesetzt sind.
Die In-Cell-Struktur integriert Touch-Elektroden direkt in das LCD-Panel, sodass keine separate Touch-Panel-Schicht erforderlich ist.
Dadurch wird die Displaydicke reduziert und die optische Klarheit verbessert.
Das Modul unterstützt den Betrieb von -40 °C bis +85 °C und eignet sich daher für Automobilelektronik und Industrieanlagen im Freien.
Die LVDS-Schnittstelle gewährleistet eine stabile Hochgeschwindigkeits-Signalübertragung und wird von eingebetteten Plattformen in der Automobil- und Industriebranche weitgehend unterstützt.

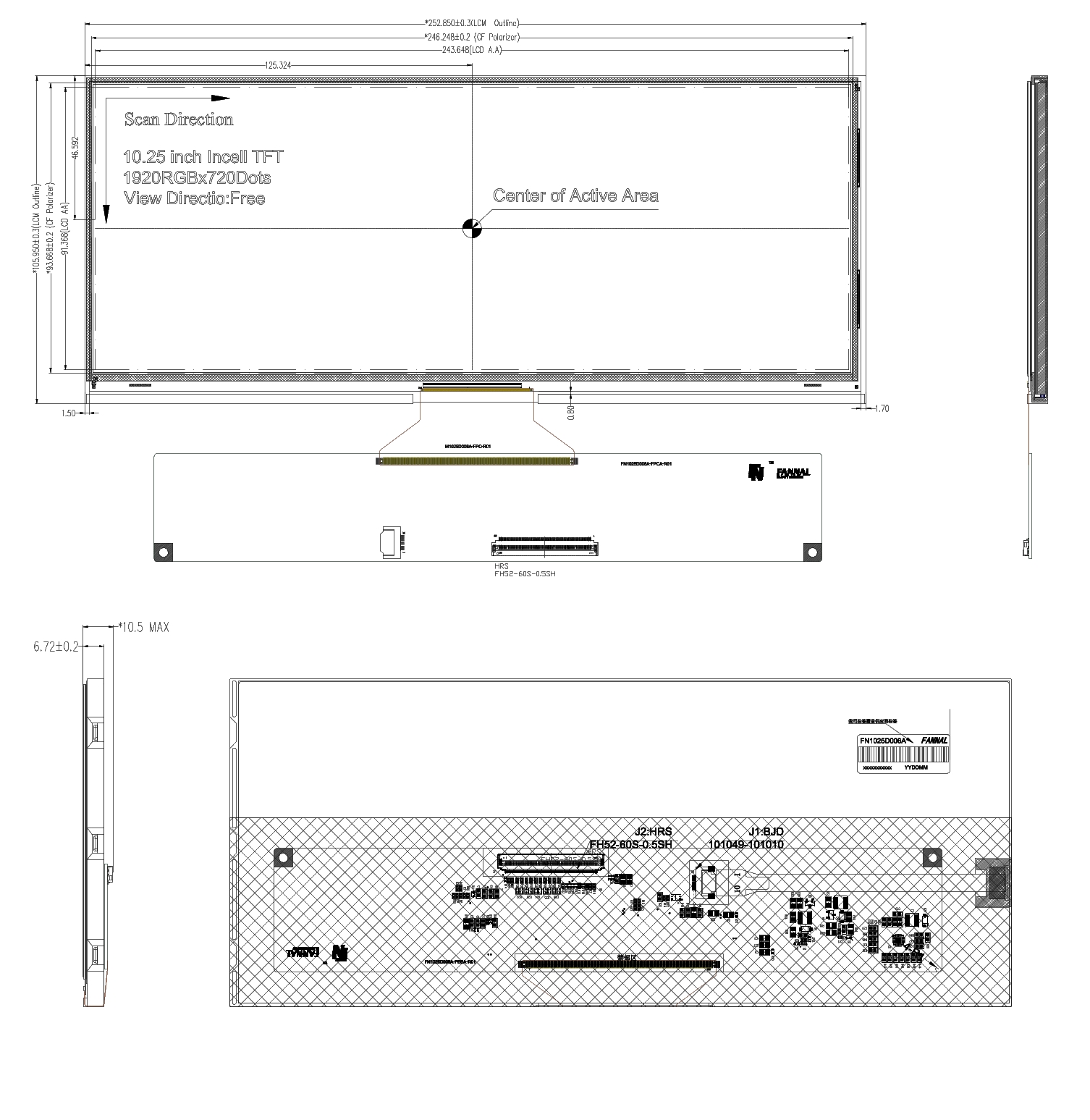

Zeichnung
Spezifikationen
Artikel | Wert |
GRÖSSE | 10,25 ZOLL |
AUFLÖSUNGSVERHÄLTNIS | 1920x720 |
LCD-TYP | ÜBERTRAGBAR |
ANZEIGEMODUS | NORMALERWEISE SCHWARZ |
RICHTUNG ANZEIGEN | FREI |
KONTRASTVERHÄLTNIS | 1500:1 |
Leuchtdichte | 1000 TYP. 800 MIN. |
GLEICHMÄSSIGKEIT | 80 % |
SCHNITTSTELLE | LVDs |
STROMVERSORGUNG | 3,3 V |
VERBINDUNG | Stecker |
TREIBER-IC | RM5T610/RM57010 |
BETRIEBSTEMPERATUR | -40/+85 |
LAGERTEMPERATUR | -40/+90 |
UMWELTANFORDERUNGEN | RoHS-2.0 |
UNMARKIERTE TOLERANZ | ±0,2 mm |
Typische Anwendungen

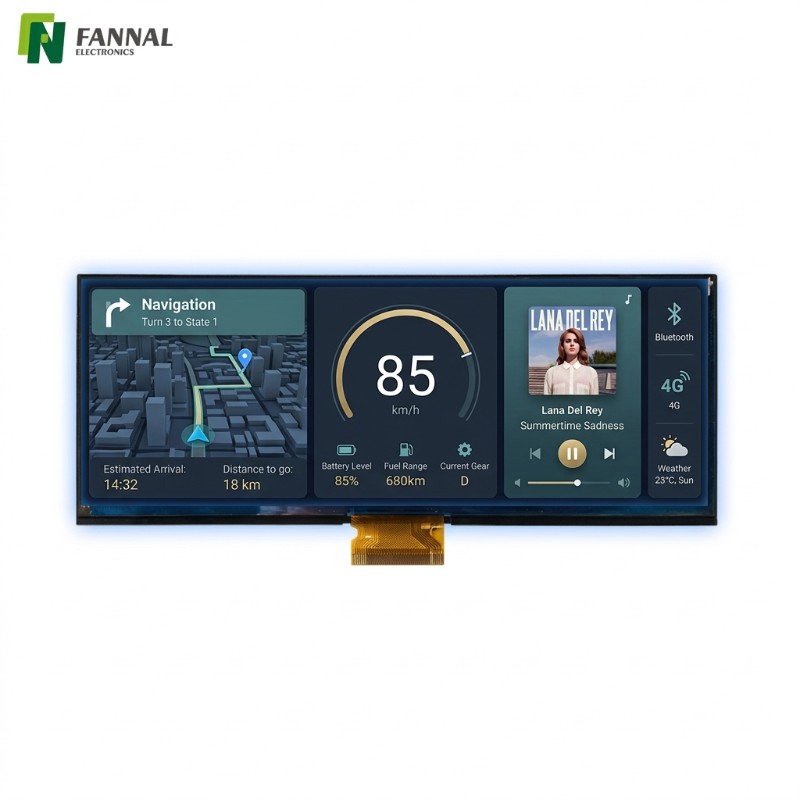

Durch das Ultra-Wide-Format eignet sich das Display für digitale Armaturenbretter und Kombiinstrumente in modernen Fahrzeugen.
Das Display kann für verwendet werden fahrzeuginterne Infotainmentsysteme und integrierte Cockpit-Displays .
Das Breitbildformat ist ideal für Maschinenschnittstellen, die eine Datenvisualisierung über mehrere Panels erfordern.
Geeignet für:
Intelligente Verkaufsautomaten
industrielle Automatisierungsausrüstung
Intelligente Steuerterminals
Transportüberwachungssysteme
Vorteile von In-Cell-Touch-Displays
Die In-Cell-Touch-Technologie integriert die berührungsempfindlichen Elektroden in die LCD-Panel-Struktur. Dieser Ansatz bietet im Vergleich zu herkömmlichen LCD- und Touchpanel-Baugruppen mehrere Vorteile.
Ohne eine separate Berührungssensorschicht kann das Anzeigemodul ein dünneres Profil erreichen.
Weniger optische Schichten tragen dazu bei, Reflexionen zu reduzieren und die Klarheit des Displays zu verbessern.
Die integrierte Struktur verkürzt den Signalweg und verbessert so die Reaktionsgeschwindigkeit bei Berührungen.
Gerätehersteller können den Montageaufwand reduzieren, da die Touch-Funktion bereits in das Display integriert ist.
Anpassungsoptionen für In-Cell-Touch-Displays
Im Vergleich zu herkömmlichen separaten Touch-Panel-Lösungen bieten In-Cell-Touch-Displays andere Anpassungsmöglichkeiten, da die berührungsempfindlichen Elektroden direkt in die LCD-Panel-Struktur integriert sind.
Während der Berührungssensor selbst normalerweise fest installiert ist, ist eine Anpassung auf Systemebene für die Geräteintegration weiterhin möglich.
Obwohl der Berührungssensor im LCD-Panel integriert ist, kann auf dem Display dennoch ein Schutzglas angebracht werden.
Zu den Anpassungsoptionen können gehören:
chemisch gehärtetes Glas
Anti-Glare-Oberflächenbehandlung (AG).
Antireflexbeschichtung (AR).
Siebdruck für UI-Rahmen
Dadurch erfüllt das Display industrielle Anforderungen an Haltbarkeit und Design.
Für Anwendungen, die eine bessere Lesbarkeit und Haltbarkeit erfordern, kann das Display durch optisches Bonden integriert werden.
Optical Bonding hilft:
Reduzieren Sie interne Reflexionen
Verbessern Sie die Lesbarkeit bei Sonnenlicht
erhöhen die mechanische Festigkeit
verhindern Kondensation in rauen Umgebungen
Obwohl die Touch-Elektroden Teil des LCD-Panels sind, können der Touch-Controller-IC und die Firmware-Konfiguration angepasst werden.
Zu den technischen Anpassungen können gehören:
Controller-Auswahl (EETI / Microchip etc.)
Schnittstellenkonfiguration (USB / I²C)
Abstimmung der Berührungsempfindlichkeit
Handschuh- oder Wassermodusunterstützung
Die Display-Hintergrundbeleuchtung kann je nach Geräteumgebung angepasst werden.
Mögliche Optionen sind:
Hintergrundbeleuchtung mit höherer Helligkeit
Unterstützung für PWM-Dimmung
Optimierung der Lebensdauer der Hintergrundbeleuchtung
Um die Gerätemontage zu vereinfachen, kann das Anzeigemodul an spezifische mechanische Anforderungen angepasst werden.
Typische Anpassungen umfassen:
Montagehalterungen
Ausrichtung des Steckers
FPC-Längenanpassung
Rahmenstrukturdesign
FAQ
Ein 1920×720-LVDS-Display kann typischerweise durch gesteuert werden, die LVDS-Ausgabe und benutzerdefinierte Timing-Konfiguration unterstützen eingebettete Prozessoren oder Display-Controller .
Zu den gängigen Plattformen gehören:
ARM-basierte Industrieprozessoren
Automotive-Infotainment-SoCs
eingebettete Grafikcontroller
Ingenieure müssen die richtigen Anzeige-Timing-Parameter und LVDS-Kanaleinstellungen in der System-Firmware konfigurieren.
Die Auflösung von 1920 x 720 bietet ein breites Seitenverhältnis von 8:3 , das sich gut für moderne Armaturenbretter und Cockpit-Displays in Automobilen eignet.
Dieses Format ermöglicht die gleichzeitige Anzeige mehrerer Informationsbereiche, wie zum Beispiel:
Navigationsinformationen
Fahrzeugstatusdaten
Medienschnittstellenpanels
Es verbessert auch die visuelle Kontinuität in breiten Dashboard-Layouts.
In vielen Gerätedesigns kann die Handschuh- oder Wet-Touch-Funktionalität durch Touch-Controller-Konfiguration und Firmware-Tuning unterstützt werden.
Industrie- und Automobilanwendungen erfordern oft eine Touch-Bedienung, wenn Benutzer Handschuhe tragen oder wenn Feuchtigkeit auf dem Bildschirm vorhanden ist.
Die tatsächliche Leistung hängt vom ausgewählten Touch-Controller-IC und der Systemabstimmung ab.
Ultrabreite Displays ermöglichen es Ingenieuren, Benutzeroberflächen mit mehreren Bedienfeldern zu entwerfen , bei denen verschiedene Informationsbereiche gleichzeitig sichtbar sind.
Im Vergleich zu herkömmlichen 16:9-Bildschirmen bietet ein Breitbilddisplay Folgendes:
größere Dashboard-Visualisierungsbereiche
Bessere Datentrennung zwischen UI-Abschnitten
verbesserte Bedienerlesbarkeit in Steuerungssystemen
Aus diesem Grund werden großformatige Displays zunehmend in Automobil-Cockpits und Schnittstellen für Industriegeräte eingesetzt.
Displays, die im Automobil- oder Außenbereich eingesetzt werden, müssen so konzipiert sein, dass sie mehreren Umweltfaktoren standhalten, darunter:
große Temperaturschwankungen
Vibrationen und mechanische Beanspruchung
starkes Umgebungslicht
lange Betriebsstunden
Die Auswahl von Displays mit breiter Temperaturunterstützung, stabilen Hintergrundbeleuchtungssystemen und robuster mechanischer Integration trägt dazu bei, unter diesen Bedingungen eine langfristige Zuverlässigkeit sicherzustellen.
