Was macht ein Hochleistungs-Motorrad-Display aus? | Fannal Touch -Lösungen

In der heutigen Welle der intelligenten Mobilität sind Motorraddisplays keine einfachen Instrumententafeln mehr, sondern integrierte HMI-Systeme , die Visualisierung, Interaktion und Fahrzeugsteuerung kombinieren.

Aus Sicht des Systemdesigns wird ein Hochleistungs-Motorraddisplay nicht durch eine einzige Spezifikation definiert, sondern dadurch, wie gut mehrere Subsysteme – Optik, Touch, Mechanik und Elektronik – unter realen Bedingungen zusammenarbeiten.

Was zeichnet ein Hochleistungs-Motorraddisplay im realen Einsatz aus?

Ein Hochleistungs-Motorraddisplay zeichnet sich durch Lesbarkeit, Haltbarkeit, Berührungszuverlässigkeit und Umweltverträglichkeit unter Außenbedingungen aus . Es muss eine stabile Leistung unter Sonnenlicht, Vibration, Regen und extremen Temperaturen aufrechterhalten.

Aus Sicht der Modulintegration bedeutet dies, Folgendes auszubalancieren:

• Optische Leistung (Helligkeit + Bindung)

• Mechanische Festigkeit (Abschlussscheibe + Dichtung)

• Robustheit des Touch-Systems

• Langfristige Zuverlässigkeit in rauen Umgebungen

Im Gegensatz zu Verbraucherdisplays liegen Fehlermodi bei Motorradanwendungen auf Systemebene und nicht auf Komponentenebene.

Warum ist die Lesbarkeit bei Sonnenlicht die wichtigste Designbeschränkung?

Die Lesbarkeit bei Sonnenlicht ist der wichtigste Faktor, da Motorraddisplays unter unkontrollierten Lichtverhältnissen im Freien , einschließlich direkter Sonneneinstrahlung, betrieben werden.

Um eine nutzbare Sichtbarkeit zu erreichen, benötigt das System normalerweise Folgendes:

• ≥1000 Nits Helligkeit (in der Praxis oft 1200–1500 Nits)

• Optisches Bonding (OCA/LOCA) zur Eliminierung von Luftspalten

• Oberflächenbehandlung mit Antireflexion (AR) und Blendschutz (AG).

Technische Einblicke:

Eine Erhöhung der Helligkeit allein reicht nicht aus. Ohne optisches Bonding können interne Reflexionen den Kontrast um 30–50 % reduzieren , wodurch eine hohe Helligkeit unwirksam wird.

Systemkompromiss:

• Höhere Helligkeit → erhöhter Stromverbrauch und thermische Belastung

• Optisches Bonden → verbesserte Lesbarkeit, aber höherer Fertigungsaufwand

Wie wirken sich Vibrationen und Stöße auf das Displaymodul-Design aus?

Motorraddisplays müssen ständigen Vibrationen und mechanischen Stößen standhalten , die weit über die typischen Bedingungen in der Fahrzeugkabine hinausgehen.

Ein robustes Design erfordert:

• Verstärkte mechanische Struktur (Rahmen + Halterungsdesign)

• Hochfestes Deckglas (typischerweise 3–6 mm)

• Einhaltung der IK-Schlagnormen (IK08–IK10)

• Sicheres FPC- und Steckerdesign zur Vermeidung von Ermüdungsausfällen

Technische Einblicke:

Bei den meisten Ausfällen vor Ort handelt es sich nicht um LCD-Ausfälle, sondern um eine Lockerung der Anschlüsse, eine Ermüdung des Lötmittels oder eine Delaminierung der Verbindung.

Empfehlung auf Systemebene:

• Vermeiden Sie eine ausschließlich starre Fixierung; kontrollierte mechanische Nachgiebigkeit einführen

• Validieren Sie mithilfe zufälliger Vibrationstests , nicht nur mit Sinuswellentests

Was macht die Touch-Funktionalität mit Handschuhen und Wasser zuverlässig?

Für eine zuverlässige Touch-Leistung ist ein sorgfältig abgestimmtes PCAP-System (Projected Capacitive) erforderlich , nicht nur ein Standardsensor.

Ein Motorraddisplay muss Folgendes unterstützen:

• Glove Touch (dicke Reithandschuhe)

• Nasse Berührung (Regenbedingungen)

• Störfestigkeit (Motor- und Antriebssystem-EMI)

Wichtige Designfaktoren:

• Touch-Controller mit hohem Signal-Rausch-Verhältnis (SNR).

• Benutzerdefiniertes Sensormuster (kein Standard-Telefonlayout)

• Firmware-Tuning für:

  • Wasserablehnung

  • Unterdrückung falscher Berührungen

  • Multi-Touch-Stabilität

Technischer Kompromiss:

• Eine Erhöhung der Empfindlichkeit verbessert das Handschuhgefühl

• Eine übermäßige Empfindlichkeit erhöht jedoch die Fehlauslösung bei Regen

→ Die Lösung ist das gemeinsame Design von Algorithmus und Hardware , nicht nur die Parameteroptimierung.

Welche Display-Spezifikationen sind eigentlich für modernes UI erforderlich?

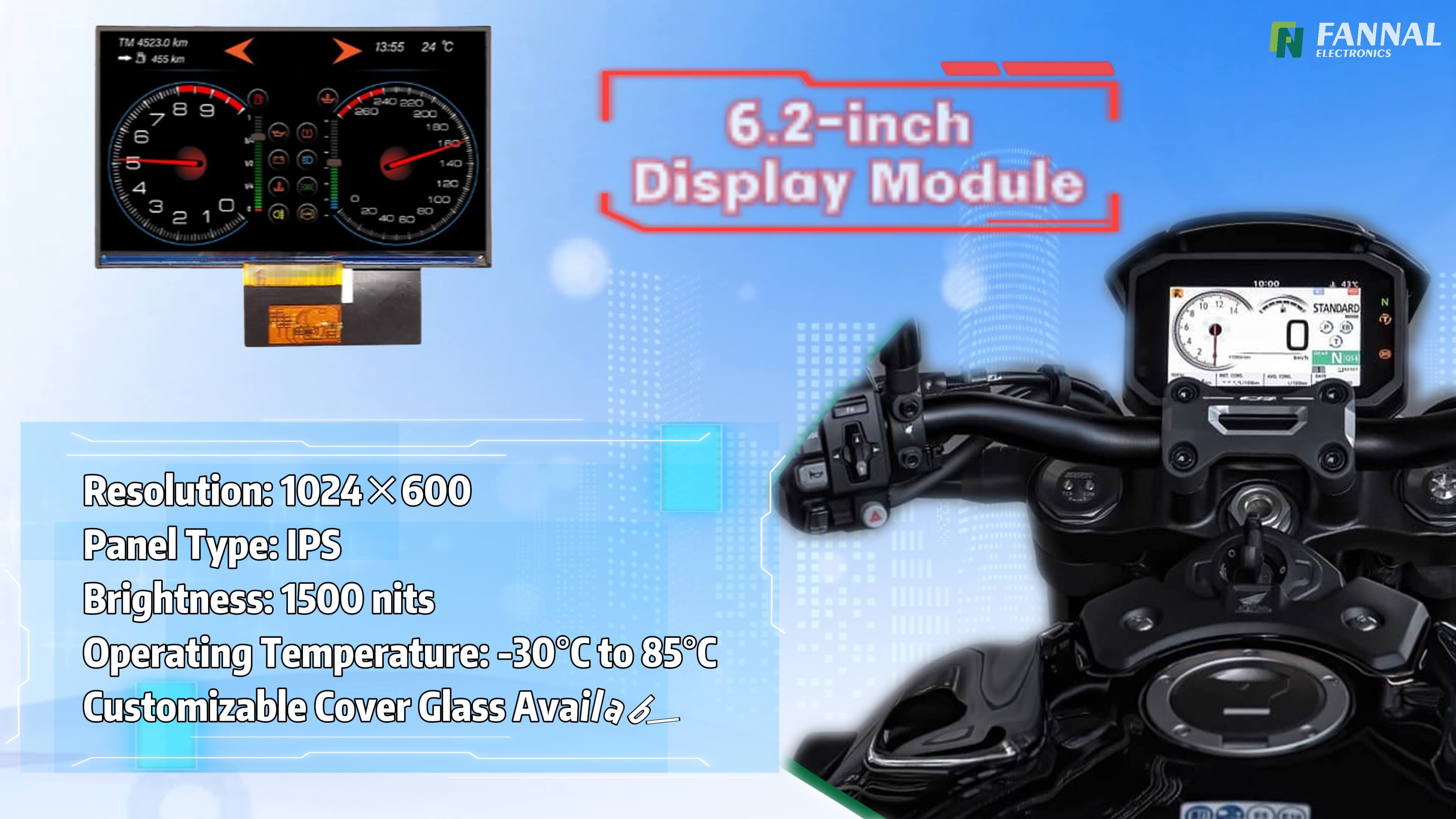

Moderne Motorrad-Armaturenbretter integrieren zunehmend:

• Navigation (Kartendarstellung)

• UI-Animationen

• Mehrzonen-Informationsanzeige

Typische Anforderungen:

• Auflösung ≥ 1024×600

• IPS-Panel für große Betrachtungswinkel

• Hohes Kontrastverhältnis für Lesbarkeit im Freien

Technische Einblicke:

Die Auflösung sollte dem Betrachtungsabstand und der UI-Dichte entsprechen und nicht blind erhöht werden.

Höhere Auflösung:

• Verbessert die Klarheit der Benutzeroberfläche

• Erhöht jedoch die GPU-Last und die Systemkosten

Wie stellen Sie einen stabilen Betrieb auch bei extremen Temperaturen sicher?

Motorraddisplays sind vollständigen Umweltzyklen ausgesetzt , nicht kontrollierten Kabinenbedingungen.

Typische Anforderung:

• Betriebsbereich: -30 °C bis +85 °C

Wichtige Designüberlegungen:

• Optimierung der Reaktion von Flüssigkristallen bei niedrigen Temperaturen

• Zuverlässigkeit der Hintergrundbeleuchtung bei hohen Temperaturen

• Klebestabilität (optische Haftschicht darf nicht vergilben oder delaminieren)

Häufige Ausfallrisiken:

• Langsame Reaktion oder Geisterbilder bei niedrigen Temperaturen

• Verschlechterung der Hintergrundbeleuchtung bei hohen Temperaturen

• Optische Bindungsblasen im Laufe des Lebenszyklus

Was sind die wichtigsten Integrationselemente über das Anzeigefeld hinaus?

Ein Hochleistungs-Motorraddisplay ist ein vollständig integriertes Modul , nicht nur ein LCD.

Zu den kritischen Integrationselementen gehören:

• Optisches Bonden (OCA/LOCA)

• Abdeckscheibe (Stärke + Beschichtung)

• Touchpanel-Integration

• EMI-Abschirmungsdesign

• Wasserdichte Abdichtung (IP65/IP67)

Systemeinblick:

Die meisten Leistungslücken auf dem Markt sind auf die Integrationsqualität und nicht auf die Panel-Spezifikationen zurückzuführen.

Checkliste mit den wichtigsten Spezifikationen für das Design von Motorraddisplays

Wie sollten OEMs bei der Auswahl von Motorraddisplays vorgehen?

OEMs sollten Displays nicht anhand isolierter Parameter bewerten, sondern anhand der anwendungsspezifischen Systemleistung.

Empfohlener Bewertungsansatz:

1. Definieren Sie reale Nutzungsbedingungen (Sonnenlicht, Regen, Vibration)

2. Validieren Sie integrierte Module , nicht separate Komponenten

3. Anfrage:

   • Daten zur Validierung des optischen Bondings

   • Touch-Performance-Test (Handschuh + Wasser)

   • Berichte zur Umweltzuverlässigkeit

Kritische Erkenntnis:

Ein Display, das im Labor gut funktioniert, kann unter Feldbedingungen aufgrund von Integrationsproblemen dennoch ausfallen.

FAQ

Was ist die typische Helligkeit für ein Motorraddisplay?

Die meisten Motorraddisplays erfordern mindestens 1000 Nits, für die Sichtbarkeit bei direkter Sonneneinstrahlung sind jedoch 1200–1500 Nits üblich.

Ist Optical Bonding für Motorraddisplays notwendig?

Ja. Ohne optische Verklebung kommt es insbesondere bei starker Sonneneinstrahlung zu einer deutlichen Beeinträchtigung der Lesbarkeit durch Reflexionen.

Funktioniert die kapazitive Standardberührung mit Handschuhen?

Nicht zuverlässig. Motorradanwendungen erfordern speziell abgestimmte PCAP-Systeme für Handschuh- und Nasskontakt.

Was verursacht Ausfälle bei der Anzeige von Motorrädern im Feld?

Die meisten Ausfälle sind auf mechanische Beanspruchung, Ermüdung der Anschlüsse oder schlechte Abdichtung zurückzuführen – nicht auf das LCD-Panel selbst.

Welche IP-Schutzart wird für Motorraddisplays empfohlen?

IP65 ist das Minimum, während IP67 für eine bessere Wasserbeständigkeit bevorzugt wird.
