FN0283D001A
2.83
-20 ~ 70
-30 ~ 80
480x640
ALLE
450
Anpassbar
MIPI
| Menge: | |
|---|---|

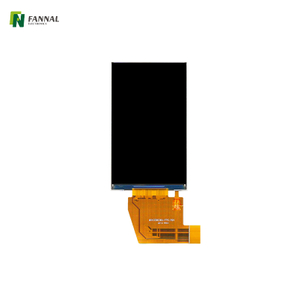

Dieses kleine 2,83-Zoll-TFT-LCD ist mit einem 400×640 IPS-Panel und einer MIPI-Schnittstelle ausgestattet und bietet stabile Leistung, lebendige Farben und hervorragende Betrachtungswinkel. Mit einer Helligkeit von 450 cd/m² sorgt das Display für klare Sicht bei verschiedenen Lichtverhältnissen und ist somit sowohl für Innen- als auch für Halbaußenumgebungen geeignet.
Dieses kompakte TFT-LCD wurde für Industrie- und Handheld-Anwendungen entwickelt und bietet einen zuverlässigen Langzeitbetrieb. Seine schnelle Reaktionszeit und minimale Farbverschiebung machen es ideal für Geräte, die eine präzise visuelle Ausgabe erfordern, selbst wenn sie aus verschiedenen Blickwinkeln betrachtet werden. Der kompakte Formfaktor ermöglicht außerdem die nahtlose Integration in tragbare Terminals, Testgeräte und Handsteuerungen.
Kompaktes kleines 2,83-Zoll-TFT-LCD für Geräte mit begrenztem Platzangebot
400×640 hochauflösendes IPS-Panel mit großen Betrachtungswinkeln
450 cd/m² Helligkeit für klare Sicht bei hellen Lichtverhältnissen
MIPI-Schnittstelle sorgt für effiziente Datenübertragung
Stabile Leistung auf Industrieniveau für lange Betriebsstunden
Schnelle Reaktionszeit für reibungslose Interaktion mit der Benutzeroberfläche
Leicht und einfach in tragbare und eingebettete Systeme zu integrieren
LCD -Größe (Zoll): | 2,83 (Diagonal) |
Auflösung: | 480 (h) × 640 (v) |
Pixel -Tonhöhe: | 0,09 (h) x0.09 (v) |
Aktiver Bereich (MM): | 43,2 (h) × 57,6 (v) |
Modulgröße (MM): | 46,2 (w) x65,181 (h) × 2,3 (d) |
Anzeigemodus (MM): | Normalerweise schwarz, übertragbar |
Schnittstelle: | MIPI |
Pixelanordnung: | RGB-vertikaler Streifen |
Richtung anzeigen: | ALLE |
Stromversorgung (v): | 2.8 |
| Gewicht (g): | 12.5 (Typ.) |
Luminanz (CD/M2): | 450 (Typ.) |
Betriebstemperatur (° C): | -20 ~+70 |
Lagertemperatur (° C): | -30 ~+80 |
Pin -Nr. | Symbol | E/O | Beschreibung |
1 | GND | P | Boden. |
2 | D0n | I | POW -Versorgung für LED -Kathodeneingang. |
3 | D0p | I | POW -Versorgung für LED -Kathodeneingang. |
4 | GND | P | Boden. |
5 | D1n | I | MIPI DSI Negatives Differentialdatensignal. |
6 | D1p | I | MIPI DSI Positives Differentialdatensignal. |
7 | GND | P | Keine Verbindung. |
| 8 | Clkn | I | MIPI DSI Negatives Taktdatensignal. |
9 | CLKP | I | MIPI DSI Positives Taktdatensignal. |
10 | GND | P | Boden. |
11 | ZURÜCKSETZEN | I | Signaleingang zurücksetzen. |
12 | Te | I | Träneneffekt. |
13 | NC | - | Keine Verbindung. |
14 | IOVCC | P | Logikleistung für den digitalen Schaltkreis. |
15 | VDD | P | Analogspannung liefern. |
16 | Tp_vdd | P | Berührung der Stromversorgung. |
17 | Tp_sda | I | Berühren Sie IIC -Datensignal. |
18 | TP_SCL | I | Berühren Sie IIC -Uhr -Signal. |
19 | Tp_int | I | Berühren Sie Interrupt. |
20 | Tp_rst | I | Berühren Sie Reset Signal. |
21 | Ledk | P | Kraft für LED -Hintergrundbeleuchtung (Kathode). |
| 22 | Leda | P | Kraft für LED -Hintergrundbeleuchtung (Anode). |
Parameter | Symbol: | Min. | Typ. | Max. | Einheit |
Vorwärtsstromspannung | Vf | 11.6 | 12.6 | 13.6 | V |
Vorwärtsstrom | Wenn | - | 40 | - | ma |
Hintergrundbeleuchtungsstromverbrauch | Wbl | - | 0.504 | - | W |
LED LEBEN | - | 30000 | - | - | HRS |

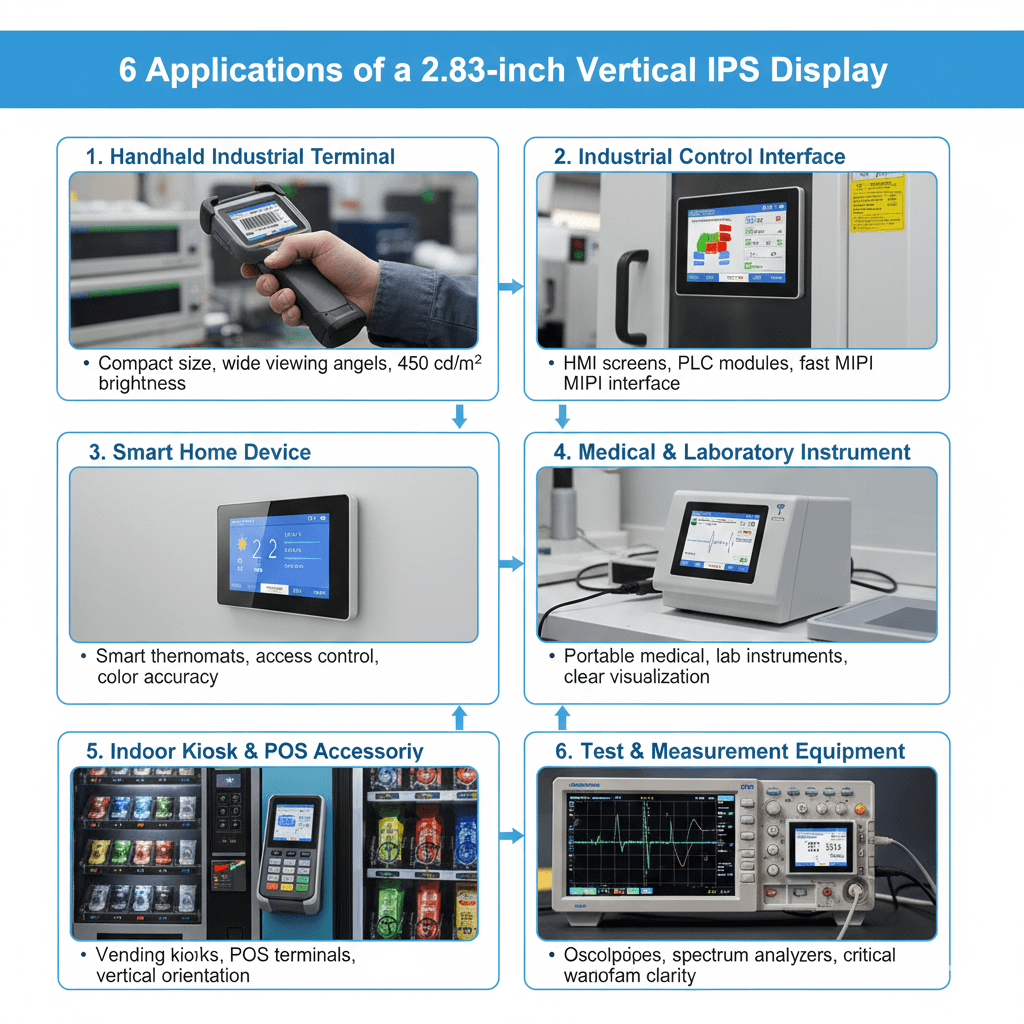

Die kompakte Größe von 2,83 Zoll macht es ideal für tragbare Geräte wie Handtester, Messgeräte, Scanner und Datenlogger.
Sein IPS-Panel sorgt für weite Betrachtungswinkel, sodass Bediener die Daten auch dann klar ablesen können, wenn das Gerät in unterschiedlichen Winkeln gehalten wird.
Die Helligkeit von 450 cd/m² sorgt für ausreichende Sichtbarkeit in typischen Fabrikbeleuchtungs- und Werkstattumgebungen.
Dieses Display eignet sich gut für kleine HMI-Bildschirme auf Automatisierungsgeräten, SPS-Modulen oder kompakten Bedienfeldern.
Die zuverlässige MIPI-Schnittstelle unterstützt reibungslose Grafiken und schnelle Datenaktualisierungen und gewährleistet eine genaue Informationsanzeige für Maschinenstatus, Sensorwerte und Bedienerbefehle.
Aufgrund seiner geringen Stellfläche und hohen Klarheit eignet es sich ideal für Geräte wie intelligente Thermostate, Zugangskontrollsysteme und wandmontierte Controller.
Die IPS-Technologie bewahrt die Farbgenauigkeit und -schärfe, was für moderne Benutzeroberflächen für Verbraucher wichtig ist.
Für tragbare medizinische Geräte oder kompakte Laborinstrumente, bei denen der Platz begrenzt ist, ist diese Größe perfekt geeignet.
Die stabile Anzeigeleistung gewährleistet eine klare Visualisierung von Messwerten, Wellenformen und Einstellungen unter verschiedenen Lichtverhältnissen in Innenräumen.
Obwohl es nicht für die volle Sonneneinstrahlung im Freien geeignet ist, reicht die Helligkeit aus für:
Innenverkaufskioske
Ticketing-Geräte
POS-Anhänge
Zahlungsterminals
Diese Geräte profitieren von der scharfen vertikalen Ausrichtung von 400 x 640, die die Datensichtbarkeit in kompakten Schnittstellen maximiert.
Oszilloskope, Spektrumanalysatoren, Signaltester und andere technische Werkzeuge erfordern häufig kleine, aber hochwertige Sekundäranzeigen.
Die vertikale Auflösung und die schnelle Reaktion des IPS-Panels tragen dazu bei, die Klarheit kritischer Wellenformen und die Reaktionsfähigkeit der Benutzeroberfläche sicherzustellen.
Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32' | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32' | Ideal für robuste, großformatige Industrieanwendungen |
