FN0143E001A
FANNAL
1.43
36,35 * 36,35
-20 ~ 70
-30 ~ 80
QSPI
466×466
750
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

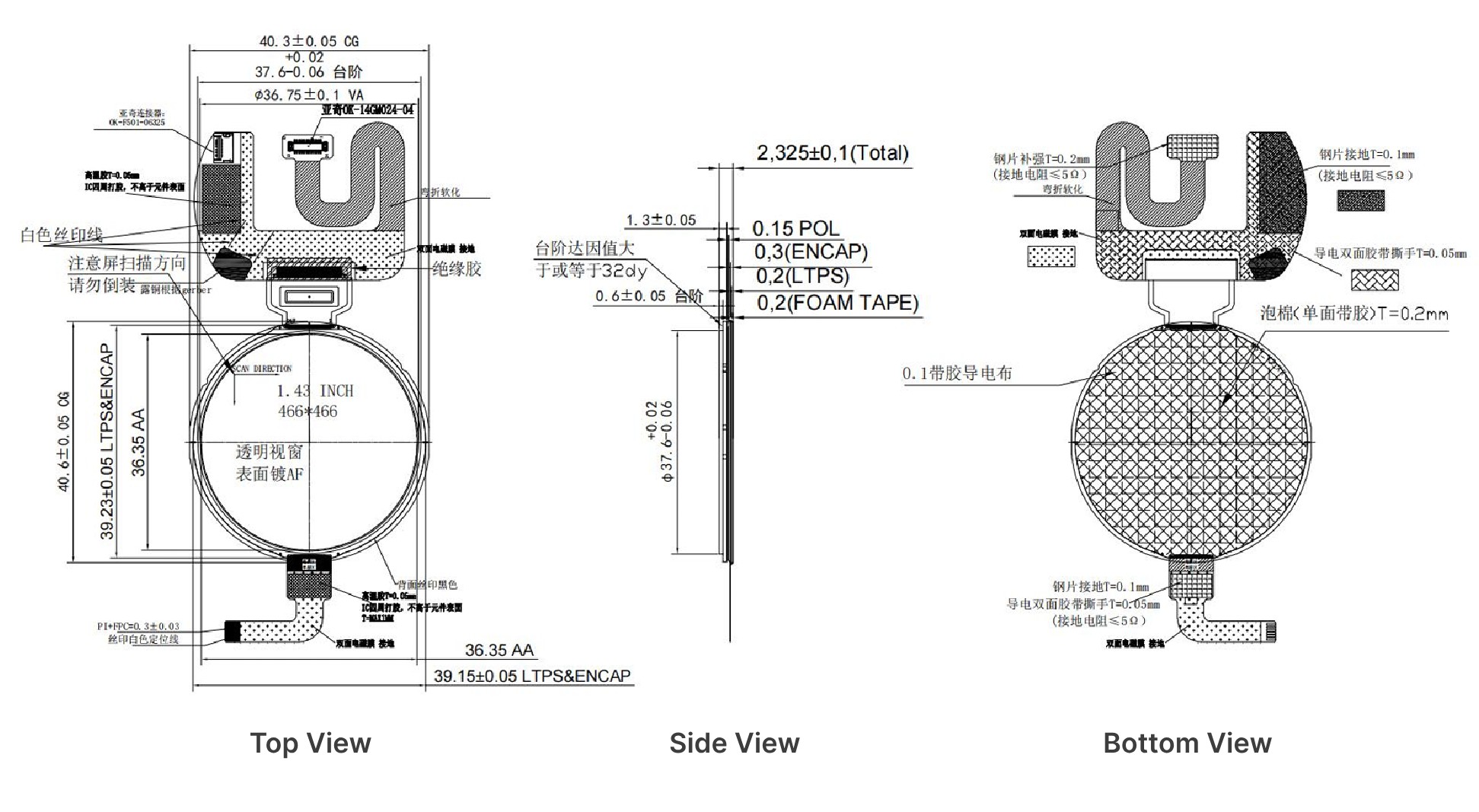

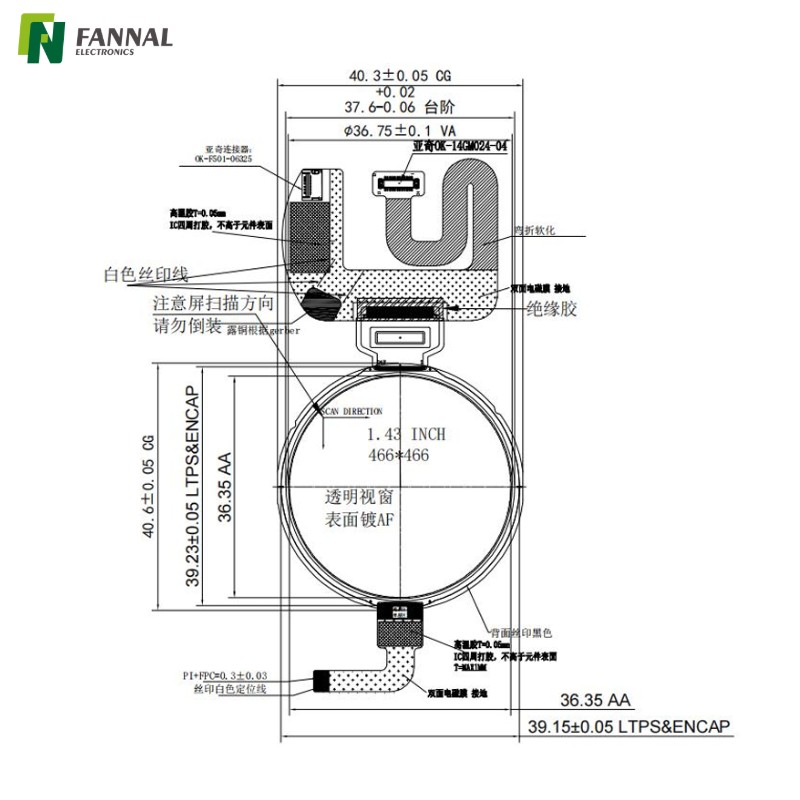

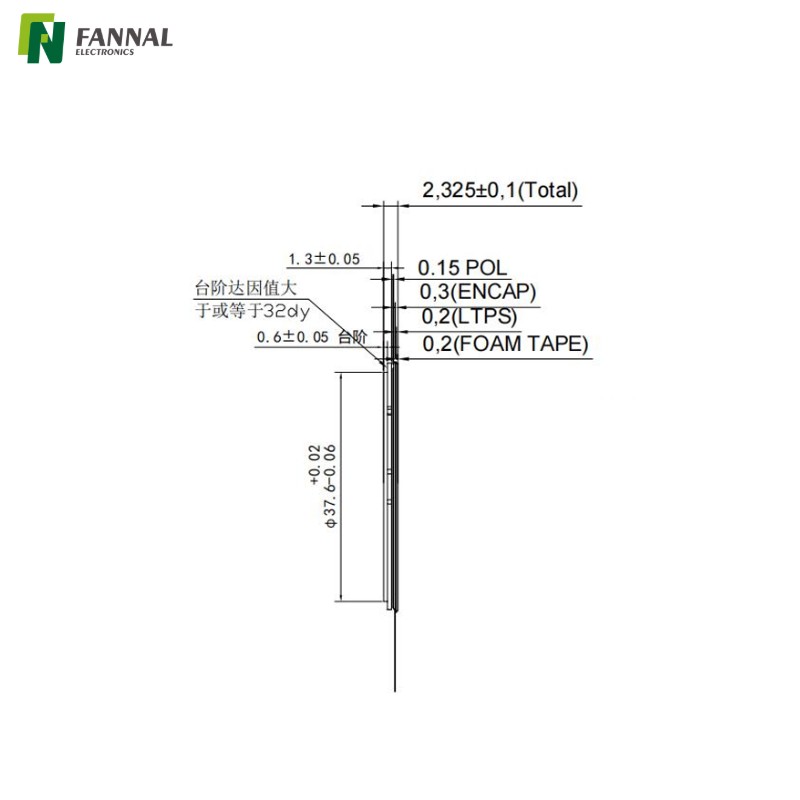

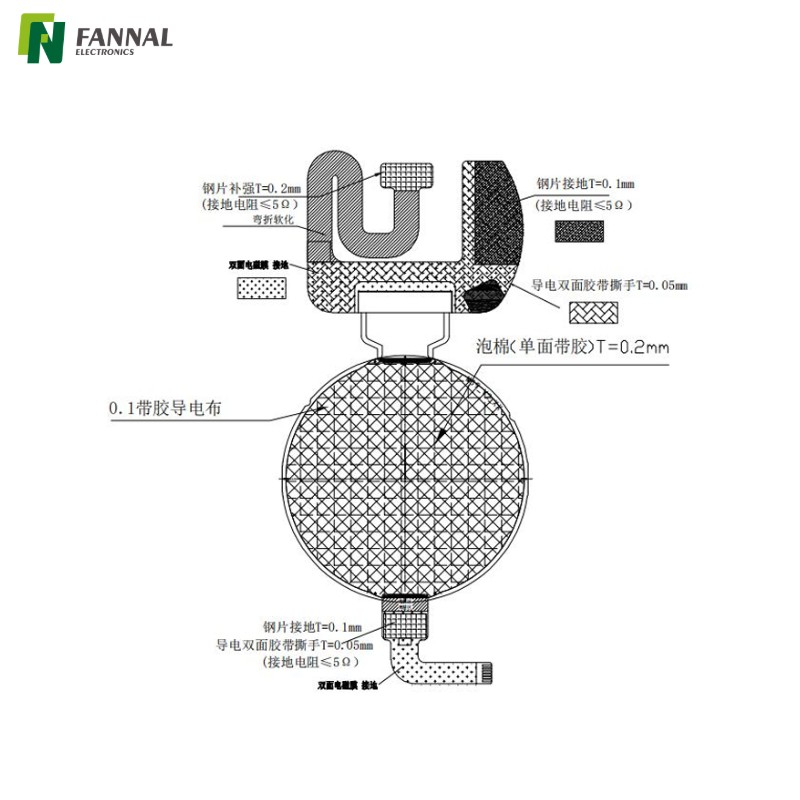

Zeichnung
Spezifikationen
Artikel | Spezifikation | Einheit |
|---|---|---|
Diagonale Größe | 1.43 | Zoll |
Auflösung | 466×466 | |
Farbe anzeigen | 16,7 MB (RGB × 24 Bit) | - |
Pixelanordnung | Echte RGB-Anordnung | - |
Schnittstelle | QSPI | - |
Treiber-IC | CO5300 | - |
Dimensionsübersicht | 40,30 (V) × 40,60 (B) × 2,325 (T) | mm |
LTPS-Glasumriss | 39,23 (V) × 39,15 (B) | mm |
Einkapselungsglas-Umriss | 39,15 (V) × 39,15 (B) | mm |
Aktiver Bereich | Φ36,35 | mm |
Pixelabstand | 78 × 78 | μm |
Glasdicke | 0.5 | mm |
Betriebstemp | -20 ~ 70 | ℃ |
Lagertemp | -30 ~ 80 | ℃ |
Leuchtdichte | 750 cd/m² (TYP), 700 cd/m² (MIN) | cd/m² |
Umweltkonformität | ROHS- UND HALOGENFREI | - |
Artikel | Symbol | Min. | Typ. | Max. | Einheit | Bemerkung |
|---|---|---|---|---|---|---|
AMOLED-Leistung | Elvdd | 3.25 | 3.3 | 3.35 | V | Positiv |
AMOLED-Leistung | Elvss | -3.3 | -3.3 | -3.35 | V | Ref. Negativ |
Digitales Netzteil | Vddio | 1.7 | 1.8 | 1.95 | V | Ref |
Analoges Netzteil | VCI | 3.25 | 3.3 | 3.35 | V | Ref |
Pin -Nr. | Symbol | E/O | Funktionsbeschreibung |
|---|---|---|---|
1 | ELVSS1 | Leistung | AMOLED-Leistung Negativ |
2 | ELVSS2 | Leistung | AMOLED-Leistung Negativ |
3 | ELVDD1 | Leistung | AMOLED-Leistung Positiv |
4 | ELVDD2 | Leistung | AMOLED-Leistung Positiv |
5 | NEBEL | - | Teststift |
6 | NEBEL/FOF | - | Teststift |
7 | FOF | - | Teststift |
8 | VREFP5 | Leistung | Keine Verbindung |
9 | VREFN5 | Leistung | OLED-Antriebsspannungen |
10 | BVP3D | Leistung | AMOLED-Leistung Positiv im Idle-Modus |
11 | BVN3D | Leistung | AMOLED-Leistung Negativ im Leerlauf |
12 | VCL | Leistung | Interne Stromversorgung des Treiber-ICs |
13 | VREF | Leistung | Interne Stromversorgung des Treiber-ICs |
14 | VCI | Leistung | Analoge Versorgung des Treiber-ICs |
15 | VCI | Leistung | Analoge Versorgung des Treiber-ICs |
16 | TE1 | O | Ausgangspin mit Tearing-Effekt |
17 | SWIRE | O | Swire-Protokoll-Einstellungspin des Power IC |
18 | Te | O | Ausgangspin mit Tearing-Effekt |
19 | Resx | - | Dieses Signal setzt das Gerät zurück und muss angelegt werden, um den Chip ordnungsgemäß zu initialisieren. Das Signal ist aktiv niedrig. |
20 | SDO | O | Serielles Ausgangssignal in SPI I/F. Die Daten werden an der steigenden/fallenden Flanke des SCL-Signals ausgegeben. |
21 | SDI_RDX | I | Serielles Eingangssignal in SPI I/F. Die Daten werden mit der steigenden Flanke des SCL-Signals eingegeben. |
22 | DCX | I | Anzeigedaten/Befehlsauswahl in MPU-I/F der 80er-Serie und 4-Draht-SPI-I/F. D/CX = "0": Befehl; D/CX = „1“: Anzeigedaten oder Parameter |
23 | WRX_SCL | I | Ein synchrones Taktsignal in SPI I/F. |
24 | CSX | I | Chip-Select-Eingangspin („Low“-Aktivierung) |
25 | D0 | E/O | 8-Bit-Richtungsdatenbus für MPU-I/F der 80er-Serie und 8-Bit-Eingangsdatenbus für RGB-I/F |
26 | D1 | E/O | 8-Bit-Richtungsdatenbus für MPU-I/F der 80er-Serie und 8-Bit-Eingangsdatenbus für RGB-I/F |
27 | IM1 | I | Auswahl des Schnittstellentyps. |
28 | IM0 | I | Auswahl des Schnittstellentyps. |
29 | DSWAP | I | Eingangspin zur Auswahl der HSSI_D0/D1-Datenspursequenz nur in der Hochgeschwindigkeitsschnittstelle |
30 | PSWAP | I | Eingangspin zur Auswahl der HSSI_D0/D1-Datenspurpolarität nur in der Hochgeschwindigkeitsschnittstelle |
31 | Vddio | Leistung | Treiber-IC-Digital-I/O-Versorgung |
32 | Vddio | Leistung | Treiber-IC-Digital-I/O-Versorgung |
33 | DVDD | Leistung | Analoge Versorgung des Treiber-ICs |
34 | DGND | Leistung | Der Stromboden |
35 | HSSI_D1_P | E/O | Bei diesen Pins handelt es sich um DSI-D1+/- differenzielle Datensignale |
36 | HSSI_D1_N | E/O | Bei diesen Pins handelt es sich um DSI-D1+/- differenzielle Datensignale |
37 | AGND1 | Leistung | Der Stromboden |
38 | HSSI_CLK_P | I | Diese Pins sind DSI-CLK+/- Differenztaktsignale |
39 | HSSI_CLK_N | I | Diese Pins sind DSI-CLK+/- Differenztaktsignale |
40 | AGND2 | Leistung | Der Stromboden |
41 | HSSI_D0_P | E/O | Bei diesen Pins handelt es sich um DSI-D0+/- differenzielle Datensignale |
42 | HSSI_D0_N | E/O | Bei diesen Pins handelt es sich um DSI-D0+/- differenzielle Datensignale |
43 | AGND3 | Leistung | Der Stromboden |
44 | C11P | - | Kondensator-Anschlussstifte für die Aufwärtsschaltung, die AVDD erzeugen |
45 | C11N | - | Kondensator-Anschlussstifte für die Aufwärtsschaltung, die AVDD erzeugen |
46 | C12P | - | Kondensator-Anschlussstifte für die Aufwärtsschaltung, die AVDD erzeugen |
47 | C12N | - | Kondensator-Anschlussstifte für die Aufwärtsschaltung, die AVDD erzeugen |
48 | Avdd | Leistung | Interne Stromversorgung des Treiber-ICs |
49 | C31P | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VCL erzeugen |
50 | C31N | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VCL erzeugen |
51 | C32P | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VCL erzeugen |
52 | C32N | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VCL erzeugen |
53 | C41P | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VGH erzeugen |
54 | C41N | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VGH erzeugen |
55 | C51N | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VGL erzeugen |
56 | C51P | - | Kondensatoranschlussstifte für die Aufwärtsschaltung, die VGL erzeugen |
57 | VGH | Leistung | Interne Stromversorgung des Treiber-ICs |
58 | VGHR | Leistung | Interne Stromversorgung des Treiber-ICs |
59 | Dummy | - | NC |
60 | VGLR | Leistung | Interne Stromversorgung des Treiber-ICs |
61 | Vgl | Leistung | Interne Stromversorgung des Treiber-ICs |
62 | AGND4 | Leistung | Der Stromboden |
63 | MTP_PWR | Leistung | Netzteil für OTP. Lassen Sie den Stift geöffnet, wenn er nicht verwendet wird. |
64 | NEBEL | - | Teststift |
65 | NEBEL/FOF | - | Teststift |
66 | FOF | - | Teststift |
67 | ELVDD3 | Leistung | AMOLED-Leistung Positiv |
68 | ELVDD4 | Leistung | AMOLED-Leistung Positiv |
69 | ELVSS3 | Leistung | AMOLED-Leistung Negativ |
70 | ELVSS4 | Leistung | AMOLED-Leistung Negativ |
Pin -Nr. | Symbol | E/O | Funktionsbeschreibung |
|---|---|---|---|
1 | NEBEL1 | - | FOG-Teststift |
2 | NEBEL2 | - | FOG-Teststift |
3 | GND1 | P | Der Stromboden |
4 | GND2 | P | Der Stromboden |
5 | Y07 | - | TP-Signal |
6 | Y06 | - | TP-Signal |
7 | GND3 | P | Der Stromboden |
8 | X00 | - | TP-Signal |
9 | X01 | - | TP-Signal |
10 | X02 | - | TP-Signal |
11 | X03 | - | TP-Signal |
12 | X04 | - | TP-Signal |
13 | X05 | - | TP-Signal |
14 | GND4 | P | Der Stromboden |
15 | Y00 | - | TP-Signal |
16 | Y01 | - | TP-Signal |
17 | Y02 | - | TP-Signal |
18 | Y03 | - | TP-Signal |
19 | Y04 | - | TP-Signal |
20 | Y05 | - | TP-Signal |
21 | GND5 | P | Der Stromboden |
22 | X07 | - | TP-Signal |
23 | X06 | - | TP-Signal |
24 | GND6 | P | Der Stromboden |
25 | GND7 | P | Der Stromboden |
26 | NEBEL3 | - | FOG-Teststift |
27 | NEBEL4 | - | FOG-Teststift |
Anwendungen
Entwickelt für kompakte, tragbare High-End-Geräte, die eine hohe Auflösung, geringen Stromverbrauch und erstklassige visuelle Leistung erfordern.
Smartwatches
Fitness-Tracker
Geräte zur Gesundheitsüberwachung
Mit einer Auflösung von 466×466 und echter RGB-Anordnung liefert das Display eine scharfe UI-Wiedergabe und eine reibungslose Grafikleistung, geeignet für erweiterte Smartwatch-Schnittstellen und Always-On-Anzeigemodi.
Optimiert für tragbare Geräte, die im Freien oder in Umgebungen mit hohem Umgebungslicht verwendet werden.
Outdoor-Smartwatches
Sport-Wearables
Überwachungsgeräte für den Feldeinsatz
Die Helligkeit von 750 Nits (typisch) sorgt für klare Sicht auch bei direkter Sonneneinstrahlung und beseitigt damit eine häufige Einschränkung von Standard-AMOLED-Displays in Outdoor-Szenarien.
Eine geeignete Lösung für platzbeschränkte eingebettete Systeme, die ein kreisförmiges UI-Design erfordern.
Handinstrumente
Tragbare Prüfgeräte
Mini-Steuerterminals
Die QSPI-Schnittstelle ermöglicht eine schnellere Datenübertragung bei reduzierter Pin-Anzahl und vereinfacht so die Systemintegration für eingebettete Plattformen.
Unterstützt Produktdesigns, bei denen runde Displays die Benutzerfreundlichkeit oder Ästhetik verbessern.
Smart-Home-Controller
IoT-Bedienfelder
Industrielle tragbare Terminals
Die On-Cell-Touch-Integration reduziert die Moduldicke und verbessert die optische Leistung, was ein kompakteres und zuverlässigeres Produktdesign ermöglicht.
Gebäudekontrolltafeln, Aufzugsanzeigen, Sicherheitsüberwachungsstationen, Zugangskontrollschnittstellen, Energiemanagementterminals
Fallstudie
Ein Hersteller tragbarer Geräte benötigte ein kompaktes, hochauflösendes rundes Display für eine Smartwatch der nächsten Generation, die sich auf die Benutzerfreundlichkeit im Freien und ein erstklassiges UI-Erlebnis konzentriert.
Zu den wichtigsten Anforderungen gehörten:
Hohe Pixeldichte für detailliertes UI-Rendering
Ausreichende Helligkeit für Sichtbarkeit im Freien
Dünne Modulstruktur für leichtes Design
Vereinfachte Integration mit eingebettetem Mainboard
1. Einschränkung der Sichtbarkeit von AMOLED im Freien
Standard-AMOLED-Displays haben bei starkem Umgebungslicht oft Probleme.
2. Platzbeschränkungen im kompakten Wearable-Design.
Der begrenzte Innenraum erforderte eine dünnere und hochintegrierte Displaylösung.
3. Schnittstellenkomplexität
Herkömmliche Schnittstellen erhöhen die Pinzahl und erschweren das PCB-Design in kleinen Geräten.
Hochhelles AMOLED-Panel (750 Nits).
Verbesserte Lesbarkeit im Freien im Vergleich zu herkömmlichen AMOLED-Lösungen
On-Cell-Touch-Integration
Reduzierte Gesamtmoduldicke und vereinfachte Montage
QSPI-Schnittstellenimplementierung
Geringere Pinzahl und schnellere Kommunikation für kompakte eingebettete Systeme
466×466 Hohe Auflösung mit echtem RGB.
Verbesserte Klarheit der Benutzeroberfläche und visuelle Leistung
Verbesserte Sichtbarkeit des Displays im Außenbereich
Reduzierte Moduldicke und Gesamtgewicht des Geräts
Vereinfachte Systemintegration und PCB-Layout
Verbesserte Benutzererfahrung mit schärferem UI-Rendering
Anpassungsmöglichkeiten für AMOLED-Displays
Im Gegensatz zu TFT-LCD-Modulen basieren AMOLED-Displays typischerweise auf festen Panel-Spezifikationen. Bei der Anpassung liegt der Schwerpunkt auf Modulintegration, mechanischem Design und Systemkompatibilität.
Vergleich der Anpassungsmöglichkeiten
Kategorie | TFT LCD | Amoliert |
|---|---|---|
Panelauswahl | Hochflexibel | Begrenzt auf verfügbare Modelle |
Helligkeitsdesign | Vollständig anpassbar | Panelabhängig |
Berühren Sie Struktur | Vollständig anpassbar | Größtenteils integriert (on-cell) |
Optischer Stapel | Flexibel | Halbfest |
Schnittstellenoptionen | Breit (RGB, LVDS, eDP) | Begrenzt (MIPI, QSPI) |
Anpassungstiefe | Hoch | Mäßig |
Basierend auf den verfügbaren AMOLED-Panel -Größen und Auflösungen
Stabile Versorgung durch ausgewählte Panelpartner
Benutzerdefiniertes FPC-Design (Form, Pin-Definition)
Unterstützung der QSPI/MIPI-Schnittstelle
Signaloptimierung für eingebettete Systeme
On-Cell-/integrierte Touch-Lösungen
Ultradünnes Moduldesign
Strukturelle Anpassung für tragbare Geräte
Unterstützung für kompakte eingebettete Anwendungen
FAQ
Es bietet hohen Kontrast, tiefes Schwarz und ein erstklassiges visuelles Erlebnis in einer kompakten kreisförmigen Form. Dies verbessert die Lesbarkeit der Benutzeroberfläche und die Ästhetik tragbarer Geräte.
Im Vergleich zu TFT-LCDs ist bei AMOLED keine Hintergrundbeleuchtung erforderlich, was dünnere Module und eine bessere Energieeffizienz bei Schnittstellen im Dunkelmodus ermöglicht. Allerdings sollten Ingenieure bei der Entwicklung von Always-on-Displays oder Outdoor-Wearables das Einbrennrisiko und Helligkeitseinschränkungen bei starker Sonneneinstrahlung berücksichtigen.
Ja, es verfügt über eine integrierte On-Cell-Touch-Technologie im Display. Dies reduziert die Moduldicke und vereinfacht die Systemintegration.
Im Gegensatz zu externen Touchpanels (G+G oder G+F+F) schränkt On-Cell Touch die strukturelle Anpassung ein, verbessert aber die optische Klarheit und Zuverlässigkeit. Firmware-Tuning und Cover-Linsen-Design bleiben wichtige Optimierungsbereiche für Empfindlichkeit, Wasserdichtigkeit und Handschuh-Touch-Anwendungsfälle.
Ja, 750 Nits reichen im Allgemeinen für die Lesbarkeit im Freien bei den meisten tragbaren Anwendungen aus. Es bringt Sichtbarkeit und Stromverbrauch ins Gleichgewicht.
Während AMOLED-Displays im Vergleich zu TFT-Lösungen mit hoher Helligkeit normalerweise bei direkter Sonneneinstrahlung Probleme haben, ist diese Leuchtdichte für am Handgelenk getragene Geräte optimiert. Ingenieure können die Sichtbarkeit durch UI-Kontrastdesign, Antireflexbeschichtungen (AR) und eine auf Umgebungslichtsensoren basierende Helligkeitsanpassung weiter verbessern.
Dieses Display verwendet eine QSPI-Schnittstelle und ermöglicht so eine Hochgeschwindigkeitskommunikation mit reduzierter Pinanzahl. Es eignet sich gut für kompakte eingebettete Systeme.
Im Vergleich zu RGB- oder LVDS-Schnittstellen in TFT-Modulen vereinfacht QSPI das PCB-Routing und reduziert die Komplexität der Anschlüsse. Allerdings müssen Systementwickler die Kompatibilität mit der Host-MCU sicherstellen und die Firmware für eine effiziente Bildpufferverwaltung und Bildwiederholfrequenzleistung optimieren.
Die Anpassung konzentriert sich auf die Modulintegration und nicht auf Änderungen auf Panelebene. Zu den Schlüsselbereichen gehören FPC-Design, Abdecklinse und Firmware-Optimierung.
Im Gegensatz zu TFT-LCDs unterliegen AMOLED-Panels festen Größen- und Auflösungsbeschränkungen. Ingenieure können die mechanische Struktur, die Pin-Definition, die optische Verbindung und die Abstimmung der Berührungsempfindlichkeit anpassen. Dadurch eignet sich AMOLED eher für eine anwendungsgesteuerte Optimierung als für eine vollständige strukturelle Neugestaltung.
Wärmemanagement, Stromverbrauch und Lebensdauerleistung sind entscheidende Faktoren. Diese wirken sich direkt auf die Zuverlässigkeit kompakter Geräte aus.
AMOLED-Panels reagieren empfindlich auf Hitze und längere statische Aufladung, was mit der Zeit zum Einbrennen führen kann. Das richtige UI-Design (Pixelverschiebung, Dunkelmodus), die Energieverwaltung und das thermische Design des Gehäuses sind von entscheidender Bedeutung. Umweltfaktoren wie der Betriebstemperaturbereich und die Nutzungsbedingungen im Freien sollten ebenfalls frühzeitig in der Entwurfsphase validiert werden.
