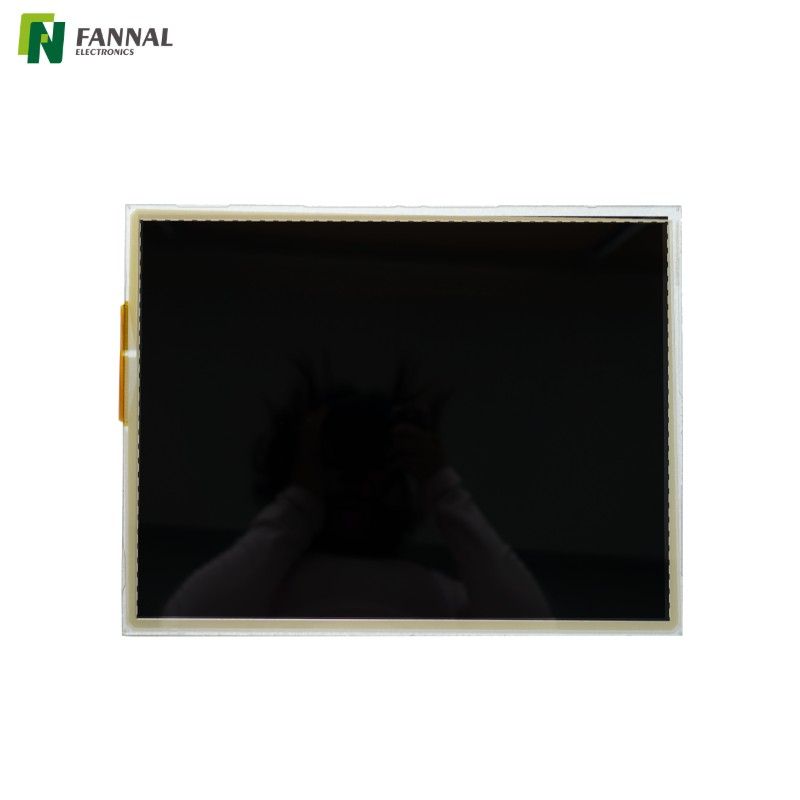

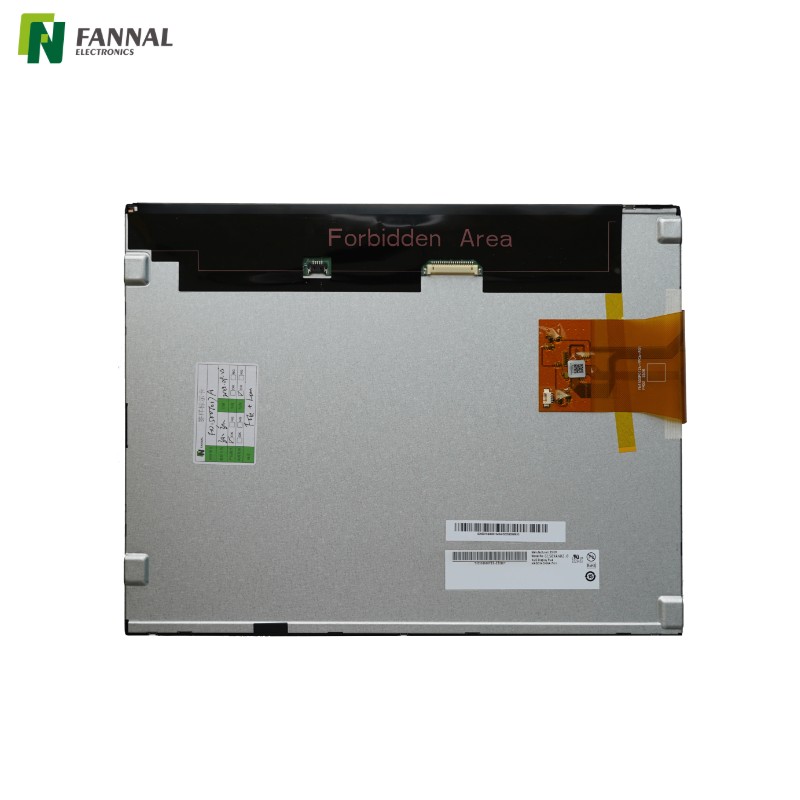

Robustes 15-Zoll-Touchscreen-Modul | 1024×768 Industriedisplay

Spezifikationen

Anwendungen

Industrielle Automatisierung

HMI-Terminals für Fabrikhallen, Maschinensteuertafeln, SPS-Bedienerschnittstellen, Prozessvisualisierungssysteme, industrielle IoT-Gateways

Medizinische Geräte

Patientenmonitore am Krankenbett, tragbare Diagnosegeräte, klinische Arbeitsplätze, medizinische Wagendisplays, Informationsterminals für das Gesundheitswesen

Interaktive Kioske

Selbstbedienungs-Check-in-Terminals, POS-Systeme für den Einzelhandel, digitale Bestelldisplays, Informations-Wegweiser, Fahrkartenautomaten

Mobil- und Feldausrüstung

Fahrzeugmontierte Displays , tragbare Testinstrumente, tragbare Datensammler, robuste Außendienstterminals und Geräte für den Lagerbetrieb

Intelligente Infrastruktur

Gebäudekontrolltafeln, Aufzugsanzeigen, Sicherheitsüberwachungsstationen, Zugangskontrollschnittstellen, Energiemanagementterminals

Automobilanzeige	Kiosk -Touchscreen	Eisenbahnanzeige	E-Bike-Display
Outdoor -Display	Industrielles Display	Medizinischer Touchscreen	Gym-Bildschirm
Ingenieurwerk	Motorradanzeige	Verkaufsautomatenanzeige	Eingebettete Anzeige

Anpassungen

Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Kundenspezifischer optischer Bonding -Service

Häufig gestellte Fragen

Q1. Was ist optisches Bonden und warum ist es für meine Anwendung wichtig?

Durch optisches Bonden wird der Luftspalt zwischen Deckglas und LCD-Panel mithilfe von OCR-Material eliminiert. Dies reduziert interne Reflexionen, verbessert die Lesbarkeit bei Sonnenlicht, verhindert Kondensation in feuchten Umgebungen und erhöht die strukturelle Haltbarkeit gegenüber Vibrationen und Stößen im Vergleich zu luftgebundenen Displays.

Q2. Kann dieses Display in Außenumgebungen ohne zusätzliche Heizung oder Kühlung zuverlässig funktionieren?

Der Betriebsbereich von -30 °C bis +85 °C deckt die meisten Außenbedingungen ohne aktives Wärmemanagement ab. Bei extrem niedrigen Temperaturen kann sich die Reaktionszeit des LCD jedoch vorübergehend verlangsamen. Für einen dauerhaften Betrieb bei hoher Helligkeit bei direkter Sonneneinstrahlung wird eine zusätzliche Überlegung beim thermischen Design empfohlen, um die interne Wärmeentwicklung zu kontrollieren.

Q3. Wie funktioniert der 10-Punkt-Touch-Controller mit der Bedienung bei Nässe oder Handschuhen?

Der MXT1664T3-Controller unterstützt die gegenseitige Kapazitätsmessung mit einstellbaren Empfindlichkeitsprofilen. Während die Standardkalibrierung auf die Bedienung mit bloßen Fingern abzielt, kann die Firmware-Abstimmung die Reaktion bei dünnen Handschuhen oder leichter Feuchtigkeit optimieren. Starker Wasserfilm oder dicke Industriehandschuhe erfordern während der Integration eine anwendungsspezifische Validierung des Tastmusters.

Q4. Mit welchen Integrationsherausforderungen muss ich bei der LVDS- und USB-Schnittstellenkombination rechnen?

Die getrennten Video- (LVDS) und Touch-Datenpfade (USB) vereinfachen die Kabelführung, erfordern jedoch einen koordinierten ESD-Schutz und ein Abschirmungsdesign. Die USB-Touch-Latenz beträgt typischerweise 10–15 ms – für die meisten Industrieschnittstellen akzeptabel, bei hochpräzisen Zeichenanwendungen jedoch möglicherweise spürbar. Stellen Sie sicher, dass Ihr Hostsystem ausreichend USB-Bandbreite reserviert und eine ordnungsgemäße LVDS-Impedanzanpassung für Signalintegrität über längere Kabelstrecken implementiert.
