Was ist der Unterschied zwischen Multi -Touch und kapazitivem Touchscreen?

Ein moderner Touchscreen ist mehr als nur ein Display: Er kombiniert visuelle Ausgabe mit einer interaktiven Sensorschicht, die es Benutzern ermöglicht, Geräte direkt zu steuern. In Industrie-, Medizin- und Verbraucheranwendungen begegnen Ingenieuren, Produktteams und Einkäufern häufig die Begriffe „kapazitiv“ und „Multi-Touch“ gemeinsam. Kapazitiv bezieht sich auf eine Sensortechnologie, die Berührungen durch Änderungen der elektrischen Ladung erkennt, während Multitouch die Fähigkeit beschreibt, mehrere Berührungspunkte gleichzeitig zu erkennen und zu verarbeiten. Bei der Auswahl des richtigen Touchscreens ist es wichtig, die Beziehung zwischen diesen Konzepten zu verstehen.

Was bedeutet „Multi-Touch“ wirklich?

Multi-Touch ist eher eine funktionale Fähigkeit als eine bestimmte Technologie. Es ermöglicht einer Schnittstelle, mehrere gleichzeitige Berührungen zu erkennen und sie in Gesten umzusetzen, wie z. B. Pinch-to-Zoom, Zwei-Finger-Rotation, Wischen mit mehreren Fingern oder kollaborative Eingaben auf großen Displays.

Entscheidend ist, dass Multi-Touch nicht vorgibt, wie Berührungen erkannt werden. Ein Bildschirm gilt als Multi-Touch, wenn sein Sensorsystem und sein Controller mehr als eine unabhängige Koordinate gleichzeitig auflösen können. Diese Fähigkeit kann mithilfe verschiedener Sensorprinzipien implementiert werden, einschließlich kapazitiver , optischer oder Infrarotsysteme.

Wie funktioniert die kapazitive Berührungserkennung?

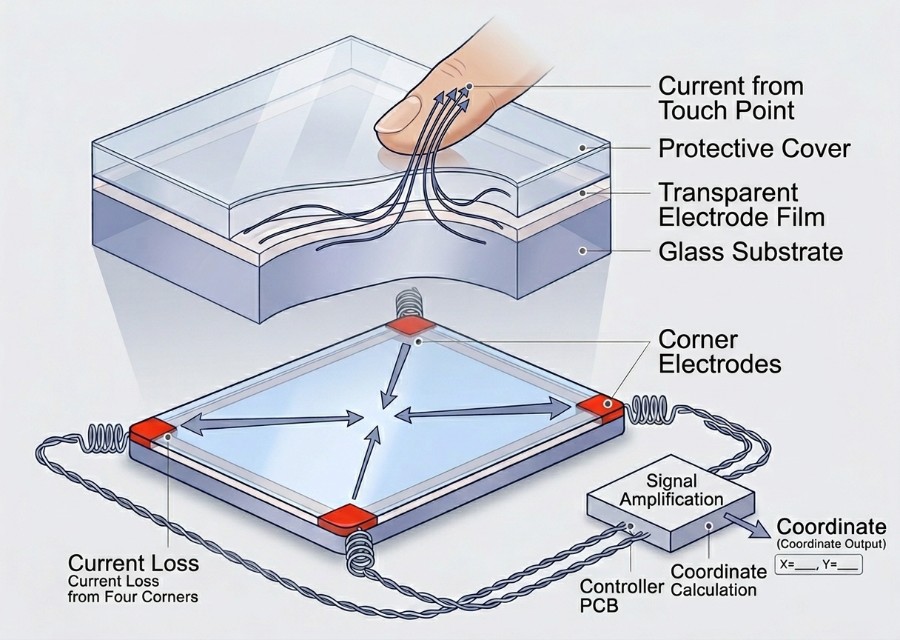

Die kapazitive Berührungserkennung erkennt Berührungen, indem sie Änderungen im lokalen elektrischen Feld misst. Wenn sich ein leitender Gegenstand, beispielsweise ein Finger, der Bildschirmoberfläche nähert, verändert er die Kapazität an bestimmten Elektroden. Die Steuerung wandelt diese Änderungen dann in präzise XY-Koordinaten um.

Es gibt zwei Hauptmethoden zur kapazitiven Erfassung:

1. Eigenkapazität

• Misst die Ladung an einzelnen Elektroden im gesamten Panel.

• Sehr empfindlich für einzelne Berührungen, wodurch es sich für kostengünstige oder gelegentliche Gestenanwendungen eignet.

• Eingeschränkt für Multi-Touch: Mehrere Finger können Geisterpunkte verursachen, sofern keine zusätzliche Verarbeitung angewendet wird.

2. Gegenseitige Kapazität

• Verwendet ein Gitter aus sich kreuzenden Elektroden, wobei jede Kreuzung einen kleinen Kondensator bildet.

• Misst Kapazitätsänderungen an Kreuzungen, um mehrere gleichzeitige Berührungen genau zu lokalisieren.

• Bildet die Grundlage der projizierten kapazitiven Technologie (PCAP), die häufig in Smartphones, Tablets und High-End-Industriedisplays eingesetzt wird und vollständige Multi-Touch-Unterstützung, hohe Tracking-Genauigkeit und schnelle Reaktionszeiten bietet.

Was ist ein kapazitiver Multi-Touchscreen und wie erkennt er mehrere Berührungspunkte?

Ein kapazitiver Multi-Touch-Bildschirm kombiniert Multi-Touch-Fähigkeit mit einer kapazitiven Sensorschicht. Es erkennt mehrere gleichzeitige Berührungspunkte, indem es lokale Kapazitätsänderungen über eine leitfähige Elektrodenmatrix misst. Im Gegensatz zu Einzel-Touchscreens unterstützt es Gesten wie Auf- und Zuziehen, Wischen und Drehen und ermöglicht so erweiterte Interaktionen in industriellen HMIs, medizinischen Geräten und kollaborativen Schnittstellen.

Technische Einblicke:

• Die Unterstützung von Multi-Touch erfordert eine komplexe Sensormatrix und eine ausgefeilte Signalverarbeitung.

• Eine höhere Elektrodendichte verbessert die Genauigkeit, erhöht jedoch die Komplexität und Kosten der Herstellung.

• Hersteller müssen die Touch-Auflösung, die EMI-Robustheit und die Controller-Auswahl sorgfältig abwägen.

Integrationshinweis:

• Optisches Bonden kann die Berührungsempfindlichkeit verbessern und die Parallaxe verringern, erfordert jedoch möglicherweise eine Kompensation von Brechungsindexänderungen.

• Um die Gestengenauigkeit bei Vibrationen, Temperaturschwankungen oder Umgebungen mit hoher Helligkeit aufrechtzuerhalten, wird eine Kalibrierung auf Systemebene empfohlen.

Was sind die Schlüsselparameter für kapazitive Multi-Touch-Touchscreens?

Technische Einblicke: Zu den Kompromissen gehören Touch-Genauigkeit vs. Kosten, EMI-Robustheit vs. dünne Rahmendesigns und Multi-Touch-Unterstützung vs. Controller-Komplexität.

Warum kapazitive Bildschirme mit gegenseitiger Kapazität der Industriestandard für Multi-Touch sind

Wenn Designer zuverlässige Multi-Touch-Bildschirme benötigen, sind PCAP-Bildschirme (Projected Capacitive) mit gegenseitiger Kapazität im Allgemeinen die bevorzugte Lösung. Die Gitterelektrodenarchitektur trennt Signale von Natur aus, sodass jeder Berührungspunkt unabhängig identifiziert werden kann, was Folgendes bietet:

• Präzise Mehrfingerverfolgung ohne Geisterberührungen.

• Schnelle Reaktionszeiten, die sich für Benutzer sofort anfühlen.

• Hohe optische Klarheit, da die Sensorschicht dünn über das Display laminiert werden kann.

• Hervorragende Haltbarkeit und lange Lebensdauer, da aktive Sensorelemente unter dem Glas geschützt sind.

Aufgrund dieser Eigenschaften basieren die meisten Verbraucher- und Profigeräte, die für Multi-Touch werben, auf der gegenseitigen Kapazitätserkennung. Die Eigenkapazität bleibt bei kostensensiblen oder Single-Touch-Anwendungen nützlich, kann jedoch die vollständigen Multi-Touch-Leistungsanforderungen nicht direkt ersetzen.

Wie Multi-Touch und kapazitive Berührung in realen Produkten zusammenhängen

Der richtige Weg, die Begriffe zu verstehen, ist hierarchisch: Kapazitive Berührung ist die Sensorfamilie und Multi-Touch ist eine Fähigkeit, die von einigen kapazitiven Implementierungen bereitgestellt wird.

• Ein kapazitiver Touchscreen kann je nach Sensoranordnung und Controller-Design Single-Touch oder Multi-Touch sein.

• Wenn das System mehrere gleichzeitige Kapazitätsänderungen auflösen kann, wird der Bildschirm zu einem kapazitiven Multi-Touch-Display.

Produktetiketten können diese Unterscheidung verwischen:

• Ein Datenblatt, das nur „kapazitive Berührung“ auflistet, gibt möglicherweise nicht die Anzahl der unterstützten gleichzeitigen Berührungspunkte an.

• „Multi-Touch“ ohne Angabe der Sensormethode lässt offen, ob das Panel kapazitiv, infrarot oder optisch ist.

Best Practice: Bestätigen Sie immer sowohl die Sensortechnologie als auch die maximale Anzahl unterstützter Berührungspunkte.

Vergleich wichtiger Leistungsfaktoren

Die Wahl des richtigen Touchscreens erfordert das Abwägen mehrerer Faktoren:

Bildklarheit und Anzeigequalität

• Kapazitive PCAP-Bildschirme bieten typischerweise eine überlegene optische Leistung.

• Die Sensorschicht kann als dünne, optisch klare Schicht implementiert werden, wodurch Helligkeit und Farbtreue erhalten bleiben.

• Andere Mehrschichttechnologien können die Lichtdurchlässigkeit verringern und Bilder dunkler erscheinen lassen.

Reaktionsgeschwindigkeit und Empfindlichkeit

• Kapazitive Bildschirme mit gegenseitiger Kapazität bieten eine schnelle und reibungslose Reaktion auf Gesten.

• Selbstkapazitive Designs eignen sich gut für einzelne Eingaben, haben jedoch Probleme mit mehreren Berührungen.

• Optische und Infrarotsysteme können ebenfalls reagieren, die Genauigkeit der Verfolgung hängt jedoch vom Sensorlayout und der Kalibrierung ab.

Kosten und Komplexität

• Einfache kapazitive oder resistive Panels sind kostengünstiger in der Herstellung.

• Vollständig kapazitive PCAP-Panels erfordern komplexere Elektrodenlayouts und Steuerungen, was die Kosten erhöht, aber eine umfassendere Interaktion ermöglicht.

• Bei Geräten, die Wert auf Multi-Touch und Premium-Erlebnis legen, sind die zusätzlichen Kosten in der Regel gerechtfertigt.

Umweltverträglichkeit und Haltbarkeit

• Kapazitive Berührungen reagieren empfindlich auf Wasser, Handschuhe und Verunreinigungen, da diese Bedingungen die gemessene Kapazität verändern.

• Moderne PCAP-Systeme umfassen Firmware- und Hardwarestrategien zur Verbesserung der Leistung im Nasshand- und Handschuhmodus.

• Raue Umgebungen erfordern möglicherweise spezielle PCAP-Beschichtungen, optische Verbindungen oder alternative, auf die Anwendung zugeschnittene Erfassungsmethoden.

Technischer Leitfaden: Auswahl und Integration der richtigen Touch-Display-Lösung

1. Identifizieren Sie Ihre Anwendungsumgebung

Die Wahl der Touch-Technologie wird in erster Linie von der Betriebsumgebung bestimmt. Die Wahl des richtigen „Kerns“ sorgt für Zuverlässigkeit, bevor mit der Anpassung begonnen wird.

• Industrielle HMI- und Outdoor-Terminals: Hochleistungs- PCAP (Projected Capacitive) ist der Standard. Konzentrieren Sie sich auf Controller, die die Verfolgung von Handschuhen und nassen Händen unterstützen und eine hohe Beständigkeit gegen elektromagnetische Störungen (EMI) aufweisen.

• Öffentliche Kioske und medizinische Ausstellungen: Legen Sie Wert auf Haltbarkeit und Hygiene. Nutzen Sie PCAP mit dickem Deckglas, Optical Bonding für Schlagfestigkeit und antimikrobiellen oder Anti-Fingerprint (AF) -Beschichtungen.

• Verbraucher- und Mobilgeräte: Gegenkapazitives PCAP bietet das beste Multi-Touch-Erlebnis, hohe optische Klarheit und schlanke, dünne Profile.

• Kostenempfindliche Einzelpunktsteuerung: Selbstkapazitive oder resistive Bildschirme bleiben eine praktikable, budgetfreundliche Wahl für einfache UI-Aufgaben.

2. Definieren Sie Anpassungsanforderungen

In spezialisierten Branchen reicht ein Standarddisplay oft nicht aus. Professionelle Integration erfordert tiefgehendes Tuning über die Hardware hinaus:

• Optische Verbesserung: Verwenden Sie Optical Bonding , um den Luftspalt zwischen Sensor und LCD zu beseitigen. Dies reduziert interne Reflexionen, erhöht den Kontrast und verhindert Feuchtigkeitsbeschlag in Außenumgebungen.

• Oberflächenbehandlungen: Wählen Sie je nach Beleuchtung Anti-Glare (AG) , um Reflexionen zu reduzieren, oder Anti-Reflection (AR), um die Lichtdurchlässigkeit zu erhöhen.

• Firmware-Optimierung: Benutzerdefinierte Firmware ist für Funktionen wie Palm Rejection , spezifische Gestenerkennung und Empfindlichkeitsanpassungen für dicke Coverlinsen (bis zu 10 mm+) unerlässlich .

3. Checkliste für kritische Integration und Implementierung

Um die Spitzenleistung des Multi-Touch-Systems sicherzustellen, müssen die folgenden technischen Faktoren während der Design-In-Phase berücksichtigt werden:

• EMI & Erdung: Die ordnungsgemäße Erdung des Gehäuses ist der wichtigste Faktor zur Vermeidung von Berührungs-„Geisterbildern“ oder Störgeräuschen.

• Controller-Auswahl: Stellen Sie sicher, dass der IC die erforderlichen Berührungspunkte und Kommunikationsschnittstellen (I2C, USB oder RS232) unterstützt, die mit Ihrem Betriebssystem (Linux, Windows, Android) kompatibel sind.

• Umgebungskalibrierung: Validieren Sie die Leistung unter realen Bedingungen, einschließlich Tests mit der endgültigen Blende/dem endgültigen Gehäuse und bestimmten Handschuhtypen, die von Endbenutzern verwendet werden.

• Mechanische Integration: Berücksichtigen Sie die Montagemethode (Klebeband vs. Kaltkleber), um sicherzustellen, dass der Sensor bei thermischer Ausdehnung und Vibration stabil bleibt.

Abschluss

Denken Sie an die Schlüsselbeziehung: Kapazitiv ist der Erfassungsmechanismus und Multitouch ist die Interaktionsfähigkeit, die einige kapazitive Implementierungen bieten.

Bestätigen Sie bei der Angabe eines Touchscreens sowohl die Erfassungsmethode als auch die Anzahl der unterstützten gleichzeitigen Berührungspunkte, um sicherzustellen, dass das Produkt Ihren Anwendungs- und Umgebungsanforderungen entspricht. Für maßgeschneiderte Anleitungen zur Auswahl oder Anpassung von Touch-Displays wenden Sie sich bitte an den Hersteller, um fachkundigen Rat einzuholen.

FAQ

F1: Können kapazitive Multi-Touchscreens in industriellen Umgebungen mit Handschuhen verwendet werden?
Ja, aber der Touch-Controller muss den Hochempfindlichkeits- oder Handschuhmodus unterstützen. Zu den Nachteilen gehört eine erhöhte Anfälligkeit für falsche Berührungen.

F2: Wie wirkt sich die Temperatur auf die kapazitive Multitouch-Leistung aus?
Extreme Temperaturen können die dielektrischen Eigenschaften der Sensorschichten verändern und die Berührungsgenauigkeit verringern. Wählen Sie Controller, die für industrielle Temperaturbereiche ausgelegt sind.

F3: Ist optisches Bonding für alle kapazitiven Multitouch-Displays erforderlich?
Nicht immer, aber optisches Bonden verbessert die Lesbarkeit bei Sonnenlicht und die Berührungsgenauigkeit in Umgebungen mit starken Vibrationen.

F4: Was sind häufige Fehlermodi für industrielle Multi-Touchscreens?
Typische Probleme sind Controller-Drift, EMI-Interferenz, Oberflächenkratzer und Delaminierung optischer Schichten.

F5: Wie wähle ich zwischen projizierter und Eigenkapazität für Multi-Touch-Anwendungen?
Die projizierte Kapazität ist Standard für Multi-Touch; Die Eigenkapazität unterstützt nur 1–2 Berührungspunkte und ist für Gesten weniger geeignet.
