Warum haben Touch-Displays schwarze Ränder?

Viele Menschen bemerken den schwarzen Rand um ein Touch-Display und stellen die gleiche Frage:

Kann es entfernt werden? Kann der Bildschirm vollständig transparent oder randlos sein?

Auf den ersten Blick mag der schwarze Rand wie ein kosmetisches Element wirken. Tatsächlich erfüllt es mehrere wichtige strukturelle, optische und Montagefunktionen. Bei vielen industriellen, medizinischen und eingebetteten Geräten kann das Entfernen des schwarzen Randes zu sichtbaren Mängeln führen, die Integrationsqualität verringern oder die Herstellungskomplexität erhöhen.

In diesem Artikel wird erläutert, warum bei Touch-Displays häufig schwarze Ränder verwendet werden und wie diese für verschiedene Projekte angepasst werden können.

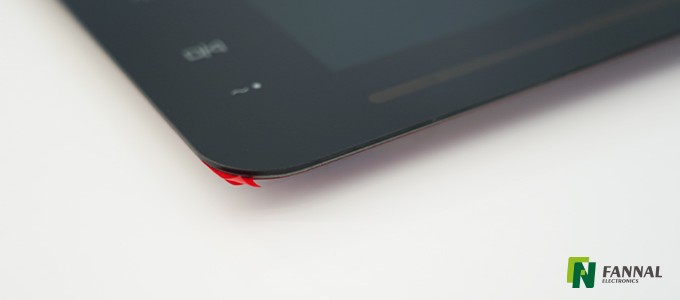

Was ist der schwarze Rand auf einem Touch-Display?

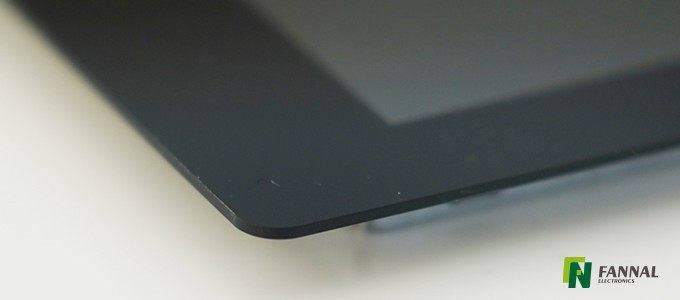

Der schwarze Rand ist normalerweise eine aufgedruckte Verdunklungsschicht, die auf das Deckglas oder die Oberfläche des Touchpanels aufgebracht wird. Es umgibt den aktiven Anzeigebereich und verbirgt die darunter liegenden nicht sichtbaren Zonen.

Abhängig von der Struktur kann es auch heißen:

• Schwarze Maske

• Rand im Seidendruck

• Schwarzer Rahmendruck

• Decken Sie den Verdunkelungsbereich mit Glas ab

• Dekorative Randtintenschicht

Es wird häufig verwendet in:

• Kapazitive Touchscreens

• TFT-LCD-Module

• Optisch gebondete Displays

1. Es verbirgt interne Strukturen

Außerhalb des aktiven Sichtbereichs enthält ein Anzeigemodul mehrere funktionelle Komponenten, die optisch nicht ansprechend sind, wie zum Beispiel:

• FPC-Endanschlüsse

• Treiber-IC-Bonding-Bereich

• ITO-Sensor-Routing-Leitungen

• Kleberänder

• Mechanische Ausrichtungszonen

Ohne einen schwarzen Rand könnten diese Elemente durch das Frontglas sichtbar sein, sodass das Produkt unvollendet wirkt.

Die Umrandung schafft einen klaren visuellen Rahmen und bietet den Ingenieuren gleichzeitig ausreichend Platz für die elektrische und strukturelle Gestaltung.

2. Es hilft, das Austreten von Kantenlicht zu reduzieren

LCD-Displays sind auf Hintergrundbeleuchtungssysteme angewiesen, und die Randbereiche sind oft die Zonen, die am schwierigsten perfekt zu steuern sind.

Ohne Randmaskierung könnten Benutzer Folgendes bemerken:

• Lichtaustritt in der Nähe von Ecken

• Helle Kanten

• Ungleichmäßige Leuchtdichteübergänge

• Weißer Schleier um den Rahmen herum

Ein schwarzer Rand absorbiert Streulicht und verbirgt diese Kanteninkonsistenzen, wodurch die insgesamt wahrgenommene Bildqualität verbessert wird.

Dies ist besonders wichtig bei:

• Displays mit hoher Helligkeit

• Outdoor-LCDs

• Weittemperaturmodule

• Großformatige Touch-Displays

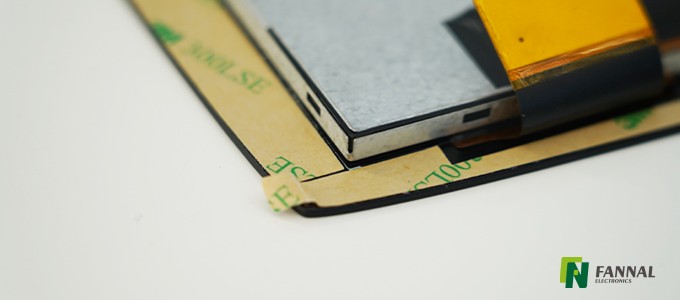

3. Es deckt Klebeflächen ab

Viele Industrieprodukte verwenden zur Montage von Touchdisplays Klebeverbindungen statt sichtbarer Schrauben.

Bei der Montage kann es zu Folgendem kommen:

• Doppelseitige Klebebandzonen

• OCA-Kleberänder

• Klebespuren

• Mechanische Lücken zwischen Rahmen und Glas

Der schwarze Rand deckt diese Bereiche ab, sodass das Endprodukt sauberer und integrierter erscheint.

Dies ist einer der praktischsten Gründe, warum schwarze Ränder in kommerziellen Designs weiterhin üblich sind.

4. Es verbessert das Erscheinungsbild des Industriedesigns

Der Rand ist auch Teil der visuellen Identität des Produkts nach vorne.

Gut gestaltete schwarze Ränder können helfen:

• Schaffen Sie ein symmetrisches Erscheinungsbild

• Standardisieren Sie die visuellen Proportionen aller Modelle

• Gehäusefarben aufeinander abstimmen

• Verbessern Sie das erstklassige Erscheinungsbild

• Sorgen Sie dafür, dass die Anzeige im ausgeschalteten Zustand gleichmäßiger erscheint

Viele OEM-Kunden geben bei der Entwicklung genaue Randbreitentoleranzen und Kantensymmetrien vor.

5. Es kann funktionale Anpassungen beinhalten

Schwarze Ränder sind keine festen Standardteile. Sie können je nach Projektanforderungen angepasst werden, einschließlich:

• Randbreite

• Abgerundete oder unregelmäßige Formen

• Fensterausschnitte für Sensoren oder Kameras

• Transparente Logobereiche

• Verschiedene Farben (Schwarz, Weiß, Grau, benutzerdefiniert)

• UV-beständige Tinte für den Außenbereich

Bei kundenspezifischen HMIs hängt der Rand oft mit dem Touch-Sensor-Layout, dem Gehäusedesign und den Anforderungen an die optische Verbindung zusammen.

Können schwarze Ränder vollständig entfernt werden?

Manchmal ja – aber es hängt von der Display-Technologie und der Produktstruktur ab.

Ultraschmale Ränder oder nahezu randlose Designs können möglich sein, wenn:

• Das interne Routing wurde neu gestaltet

• Die Integration des Display-Treibers ist optimiert

• Die Laminierungstoleranzen sind enger

• Wohnraum kann einige inaktive Bereiche verbergen

• Zum Einsatz kommen OLED oder fortschrittliche Panel-Strukturen

Bei vielen jedoch die Kosten erhöhen und die Fertigungsmarge verringern. industriellen TFT-LCD-Modulen kann ein vollständig randloses Frontdesign

Wie schmal kann der Rand eines Touch-Displays sein?

Es gibt keine allgemeingültige Antwort.

Die Randbreite hängt ab von:

• Panelgröße

• Touch-Technologie

• Treiber-IC-Position

• FPC-Ausgangsrichtung

• Anforderungen an die Glasfestigkeit abdecken

• Fähigkeit zum Klebeprozess

Bei kundenspezifischen Projekten werden Grenzziele normalerweise während der mechanischen Entwurfsphase bewertet.

Benutzerdefinierte Touch-Display-Randlösungen von FANNAL

Bei FANNAL wird das Design des schwarzen Randes als Teil des gesamten Touch-Display-Entwicklungsprozesses behandelt – und nicht nur als kosmetisches Detail.

Wir unterstützen maßgeschneiderte Lösungen für:

• Industrielle Kontrollanzeigen

• Medizinische Touchpanels

• Automotive-Schnittstellen

• Im Sonnenlicht lesbare Systeme für den Außenbereich

• Eingebettete OEM-Produkte

Zu den Dienstleistungen können gehören:

• Individueller Druck auf das Deckglas

• Randoptimierung für Projekte mit schmalem Rahmen

• Optische Bonding-Integration

• Touch + TFT-Vollmoduldesign

• Überprüfung der mechanischen Passgenauigkeit mit Kundengehäuse

Wenn Sie ein neues Produkt entwickeln und ein besseres Gleichgewicht zwischen Aussehen, Zuverlässigkeit und Herstellbarkeit benötigen, kann FANNAL Ihnen bei der Bewertung der richtigen Grenzlösung helfen.

FAQ

Warum sind die meisten Touchscreens an den Rändern schwarz?

Denn der schwarze Rand verbirgt Schaltkreise, Verbindungszonen und inaktive Bereiche und verbessert gleichzeitig das Erscheinungsbild der Kanten.

Reduziert der schwarze Rand die Anzeigegröße?

Nein. Normalerweise werden nicht aktive Bereiche außerhalb des sichtbaren Anzeigebereichs abgedeckt.

Können schwarze Ränder weiß oder in anderen Farben gestaltet werden?

Ja. Individuell bedruckte Ränder können je nach Projektanforderungen in Weiß, Grau oder anderen Farben verwendet werden.

Sind Touch-Displays mit schmalem Rahmen teurer?

Oft ja. Schmale Grenzen erfordern in der Regel engere Toleranzen, eine komplexere Streckenführung und eine strengere Montagekontrolle.

Ist der schwarze Rand Teil des LCD- oder Deckglases?

Normalerweise wird es auf das Deckglas oder die Touchpanel-Schicht gedruckt, nicht auf das LCD selbst.

Ist randloses Design besser?

Nicht immer. Es mag zwar modern aussehen, aber bei Industrieprodukten stehen oft Haltbarkeit, Kostenkontrolle und Montagezuverlässigkeit im Vordergrund.
