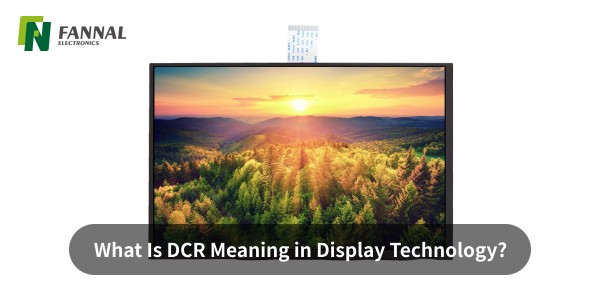

Was bedeutet DCR in Displays?

Bei der Bewertung eines Monitors oder LCD-Moduls sehen viele Käufer den Begriff DCR in den Spezifikationen, sind sich aber nicht sicher, was er wirklich bedeutet. In der Displaytechnik steht DCR normalerweise für Dynamic Contrast Ratio , eine Funktion, die die Helligkeit der Hintergrundbeleuchtung oder die Bildverarbeitung automatisch anpasst, um einen größeren wahrgenommenen Kontrastbereich zu erzeugen.

Bei Verbrauchermonitoren wird DCR häufig als Marketingmetrik verwendet. Bei industriellen Displays sollten Ingenieure jedoch verstehen, wie sich DCR auf Lesbarkeit, Stabilität, Kamerasysteme, HMI-Schnittstellen und Langzeitleistung auswirkt.

Was bedeutet DCR in einem Monitor?

DCR bedeutet Dynamic Contrast Ratio. Es beschreibt, wie ein Monitor während des Betriebs die Helligkeit ändert, um dunkle Szenen dunkler und helle Szenen heller erscheinen zu lassen.
Im Gegensatz zum statischen Kontrastverhältnis ist DCR keine feste Paneleigenschaft, sondern eine aktive Steuerfunktion.

In der Praxis erkennt der Monitor Bildinhalte:

• Dunkler Bildschirm → verringert die Intensität der Hintergrundbeleuchtung

• Heller Bildschirm → erhöht die Intensität der Hintergrundbeleuchtung

• Gemischte Szenen → passt sich der Algorithmuslogik an

Dadurch entsteht ein höherer beworbener Kontrastwert, wie zum Beispiel:

• 1000:1 statischer Kontrast

• 1.000.000:1 DCR

Diese beiden Werte werden nicht auf die gleiche Weise gemessen.

Was ist ein DCR-Monitor?

Ein DCR-Monitor ist ein Display, das die Steuerung des dynamischen Kontrastverhältnisses unterstützt. Es nutzt Firmware und Hintergrundbeleuchtungsmanagement, um den Bildkontrast dynamisch zu optimieren.
Die meisten Büromonitore, Gaming-Displays und Fernseher verfügen möglicherweise über DCR oder ähnliche Funktionen unter unterschiedlichen Namen.

Zu den gängigen Markenbegriffen gehören:

• Dynamischer Kontrast

• Adaptiver Kontrast

• Intelligenter Kontrast

• Mega-Kontrast

• Automatischer Kontrast

In industriellen TFT-Modulen kann eine ähnliche Technologie vorhanden sein durch:

• Dimmung der PWM-Hintergrundbeleuchtung

• Umgebungslichtkompensation

• Lokales Dimmen (fortgeschrittene Systeme)

• Bildverbesserungs-ICs

Wie funktioniert DCR in einem Anzeigesystem?

DCR analysiert die Bildhelligkeit und ändert dann die Hintergrundbeleuchtung oder die Gamma-Reaktion. Das Kontrastverhältnis der LCD-Zellen selbst wird dadurch nicht physikalisch verbessert.
Stattdessen manipuliert es den wahrgenommenen Kontrast.

Typischer Kontrollfluss

1. Der Timing-Controller empfängt Rahmendaten

2. Der durchschnittliche Bildpegel wird berechnet

3. Firmware legt Helligkeitsziel fest

4. Der LED-Treiber passt den Hintergrundbeleuchtungsstrom an

5. Es wird eine optionale Gammakorrektur angewendet

Technischer Hinweis

Bei Industrieanlagen kann aggressives DCR Folgendes verursachen:

• Helligkeitspumpen

• Verzögerung bei Luminanzänderungen

• Inkonsistente Kamerabelichtung

• Ablenkung des Bedieners in HMI-Systemen

Aus diesem Grund priorisieren viele Industriedisplays eine stabile Leuchtdichte gegenüber einem aggressiven dynamischen Kontrast.

DCR vs. statisches Kontrastverhältnis: Was ist der Unterschied?

Das statische Kontrastverhältnis misst die native Schwarz-Weiß-Fähigkeit des Panels zu einem bestimmten Zeitpunkt. DCR misst sich über die Zeit ändernde Kontraste mithilfe der Steuerlogik.
Der statische Kontrast ist für die technische Bewertung nützlicher.

Empfehlung

Priorisieren Sie bei eingebetteten Systemen Folgendes:

1. Statisches Kontrastverhältnis

2. Helligkeit (Nits)

3. Betrachtungswinkel

4. Optische Bindungsqualität

5. Oberflächenbehandlung

6. Lebensdauer der Hintergrundbeleuchtung

DCR sollte als zweitrangig betrachtet werden.

Ist ein höherer DCR immer besser?

Nein, eine höhere DCR-Zahl bedeutet nicht immer eine bessere Anzeige. Einige Displays geben Verhältnisse im Millionen-zu-eins-Bereich an, die nicht die tatsächliche Qualität des nativen Panels widerspiegeln.
Der Algorithmus dimmt die Hintergrundbeleuchtung möglicherweise einfach stärker.

Zum Beispiel:

• Panel A: 1500:1 statischer Kontrast + mäßiger DCR

• Panel B: 800:1 statischer Kontrast + extremer DCR-Anspruch

In vielen realen Industrieanwendungen schneidet Panel A besser ab.

Speziell für:

• Medizinprodukte

• Werksseitige HMI-Panels

• Kioske im Freien

• Meeressysteme

• Kombiinstrumente

Konsistenz ist wichtiger als Marketingkennzahlen.

Sollten industrielle TFT-Displays DCR verwenden?

DCR kann in ausgewählten Umgebungen hilfreich sein, sollte jedoch sorgfältig abgestimmt werden. Es ist nicht immer ideal für industrielle Touch-Display-Systeme.
Die Nutzung hängt vom Anwendungsverhalten ab.

Gute Anwendungsfälle

• Multimedia-Terminals

• Digitale Beschilderung

• Smart-Home-Panels

• Unkritische UI-Systeme

Anwendungsfälle mit Vorsicht

• Diagnosegeräte

• Vision-Inspektionssysteme

• Bedienfelder, die eine konstante Leuchtdichte erfordern

• Systeme mit externen Kameras/Sensoren

Herstellerperspektive

Bei der Integration von TFT-Modulen empfehlen wir häufig:

• Optionale DCR-EIN/AUS-Einstellung

• Einstellbare Reaktionsgeschwindigkeit

• Helligkeitssperrmodus

• Tag-/Nachtprofilumschaltung

Dies gibt OEM-Kunden Flexibilität.

Beeinflusst DCR Touchscreens?

DCR wirkt sich nicht direkt auf die Berührungserkennung aus, kann aber indirekt das Benutzererlebnis beeinflussen. Wenn sich die Helligkeit zu oft ändert, bemerken Benutzer möglicherweise ein Flackern oder eine instabile Qualität der Benutzeroberfläche.
Bei projiziert-kapazitiven Touch-Systemen kann eine visuelle Inkonsistenz die wahrgenommene Reaktionsfähigkeit beeinträchtigen.

Für gebondete Touch-Displays ausgewogene Abstimmung zwischen:

• PWM-Frequenz der Hintergrundbeleuchtung

• Aktualisierungszeitpunkt der Anzeige

• EMV-Abschirmung

• Rauschfilterung des Touch-Controllers

ist wichtiger als die Jagd nach großen DCR-Zahlen.

Welche Spezifikationen sind für Käufer wichtiger als DCR?

Für die B2B-Beschaffung sind viele Spezifikationen wichtiger als DCR. Konzentrieren Sie sich zunächst auf die tatsächliche Betriebssicherheit.

Prioritäts-Checkliste

• Statisches Kontrastverhältnis

• Helligkeit (cd/m²)

• IPS / Betrachtungswinkel

• Betriebstemperatur

• Touch-Haltbarkeit

• Optisches Bonden

• Schnittstelle (HDMI / LVDS / MIPI / RGB / eDP)

• Lebensdauer der Hintergrundbeleuchtung

• EMV-Leistung

• Kontinuität der Versorgung

DCR ist erst dann sinnvoll, wenn diese Grundlagen validiert sind.

Wie sollten OEM-Käufer DCR-Ansprüche bewerten?

Fordern Sie reale Testbedingungen an, bevor Sie DCR-Nummern vertrauen. Die Kontrastverhältnisse variieren stark je nach Messmethode.
Fragen Sie Lieferanten:

• Ist der Wert statisch oder dynamisch?

• Vollbild-Schwarzweiß- oder Schachbretttest?

• Wird Local Dimming verwendet?

• Kann DCR deaktiviert werden?

• Reaktionsgeschwindigkeit in Millisekunden?

• Flimmert es bei geringer Helligkeit?

Zuverlässige Lieferanten liefern transparente Daten statt nur Kennzahlen.

Abschluss

DCR steht für Dynamic Contrast Ratio, eine Software-/Hardwarefunktion, die die Helligkeit dynamisch ändert, um den wahrgenommenen Kontrast zu verbessern. Bei Consumer-Displays kann es nützlich sein, bei Industriemonitoren und TFT-Modulen kommt es jedoch in der Regel auf den statischen Kontrast und die Systemstabilität an.

Wenn Sie Displays für Industrie-, Medizin-, Automobil- oder beschaffen Outdoor-Geräte , betrachten Sie DCR als zweitrangiges Merkmal – nicht als Hauptentscheidungsmetrik.

FAQ

Ist DCR dasselbe wie HDR?

Nein. DCR ändert die Helligkeit dynamisch, um einen stärkeren Kontrast zu simulieren, während HDR einen größeren Helligkeitsbereich, eine größere Farbtiefe und Signalstandards wie HDR10 erfordert. HDR ist ein vollständiges Bildgebungs-Ökosystem. DCR ist eine Kontrastverstärkungsfunktion.

Kann DCR die Lebensdauer des Displays verkürzen?

Möglicherweise ja. Häufiges Wechseln bei hoher Helligkeit kann die thermische Belastung der LED mit der Zeit erhöhen, wenn das thermische Design schlecht ist. Hochwertige Hintergrundbeleuchtungstreiber minimieren dieses Problem.

Warum sehen manche Monitore besser aus, wenn DCR ausgeschaltet ist?

Denn DCR kann Helligkeitsverschiebungen oder Gamma-Instabilität verursachen. Für Büroarbeiten, CAD oder industrielle Benutzeroberflächen bevorzugen viele Benutzer aus Konsistenzgründen eine feste Helligkeit.

Ist DCR im Freien nützlich?

Manchmal. DCR kann die Sichtbarkeit bei wechselnden Szenen verbessern, aber im Freien sind hohe Helligkeit, Antireflexionsbeschichtung, optische Verklebung und Lesbarkeit bei Sonnenlicht normalerweise wichtiger.

Was ist ein realistisches Kontrastverhältnis für industrielle TFT-Panels?

Viele IPS-TFT-Panels bieten einen statischen Kontrast von etwa 800:1 bis 1500:1. Premium-Technologien können je nach Größe und Anbieter darüber hinausgehen.
