FN1730T007A
17.3
409,3*276,8*6,65
-0~+50
-20~+60
EDP
USB
G+G
410
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

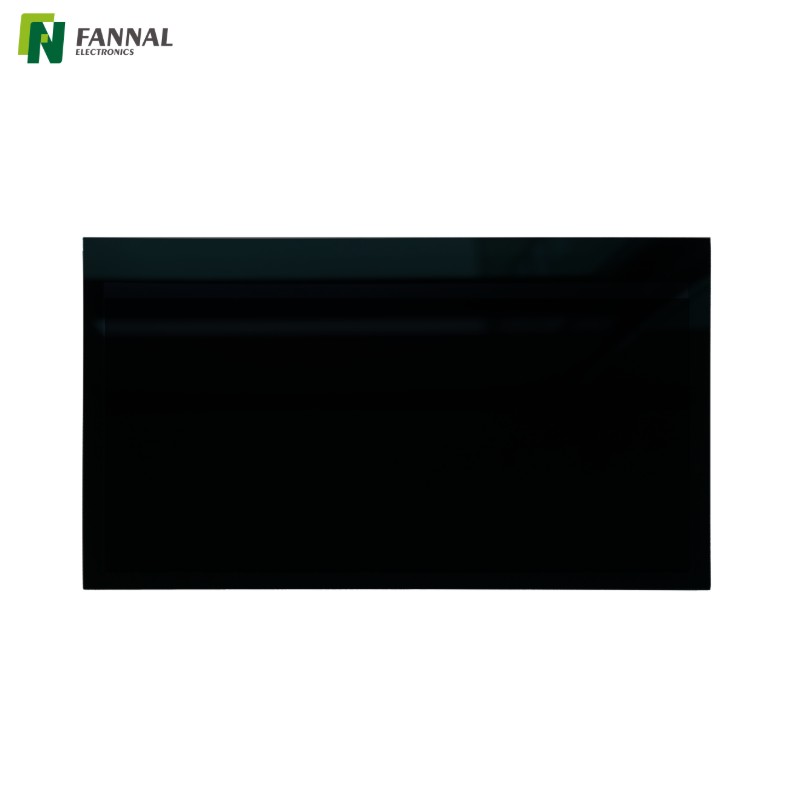

Dieses 17,3-Zoll-Touchdisplay wurde für PC-basierte und eingebettete Systeme entwickelt , die eine hochauflösende Ausgabe, vereinfachte Signalweiterleitung und zuverlässige Touch-Interaktion erfordern.
Mit einer Full-HD-Auflösung und einer eDP-Schnittstelle lässt sich das Display problemlos in x86-Plattformen, Einplatinencomputer und Industrie-PCs integrieren, die häufig in modernen HMI- und Terminalanwendungen verwendet werden.
Der USB-basierte kapazitive 10-Punkt-Touch unterstützt intuitive Multi-Touch-Interaktion ohne zusätzliche Controller, während die optische Bonding-Struktur die visuelle Klarheit und mechanische Stabilität verbessert.
In Kombination mit einer robusten Glasstruktur und einer konsistenten optischen Leistung eignet sich dieses Display gut für Innenanwendungen wie Kioske, Industriearbeitsplätze, medizinische Terminals und eingebettete Steuerungssysteme.
Das für die langfristige Integration konzipierte Modul bietet eine ausgewogene Lösung für Projekte, bei denen Systemkompatibilität, sauberes mechanisches Design und zuverlässige Leistung in kontrollierten Umgebungen im Vordergrund stehen.
Hauptvorteile
Direkte Kompatibilität mit PC-Plattformen
eDP wird von den meisten modernen x86-Motherboards, Industrie-PCs und SBCs nativ unterstützt, sodass keine LVDS-zu-eDP-Konvertierungskarten erforderlich sind.
Vereinfachte Verkabelung und Montage
Im Vergleich zur mehrpaarigen LVDS-Verkabelung verwendet eDP weniger Signalleitungen, was die Kabelkomplexität reduziert und die Zuverlässigkeit des Gesamtsystems verbessert.
Bessere Unterstützung für hochauflösende Displays
eDP verarbeitet Full HD und höhere Auflösungen effizienter und eignet sich daher gut für großformatige Displays und informationsreiche Schnittstellen.
Verbesserte Signalintegrität
Paketbasierte Übertragung und integrierte Taktung tragen dazu bei, eine stabile Bildqualität über längere Verbindungen in PC-basierten Systemen aufrechtzuerhalten.
Geringeres Integrationsrisiko für Systementwickler.
Die Verwendung von eDP entspricht den aktuellen PC-Anzeigestandards und trägt dazu bei, die Entwicklungszeit und langfristige Wartungsprobleme bei eingebetteten und industriellen Projekten zu reduzieren.
Zukunftsorientierte Schnittstellenauswahl
eDP ist in modernen Display-Architekturen weit verbreitet und bietet im Vergleich zu älteren LVDS-Lösungen eine bessere Langzeitverfügbarkeit.

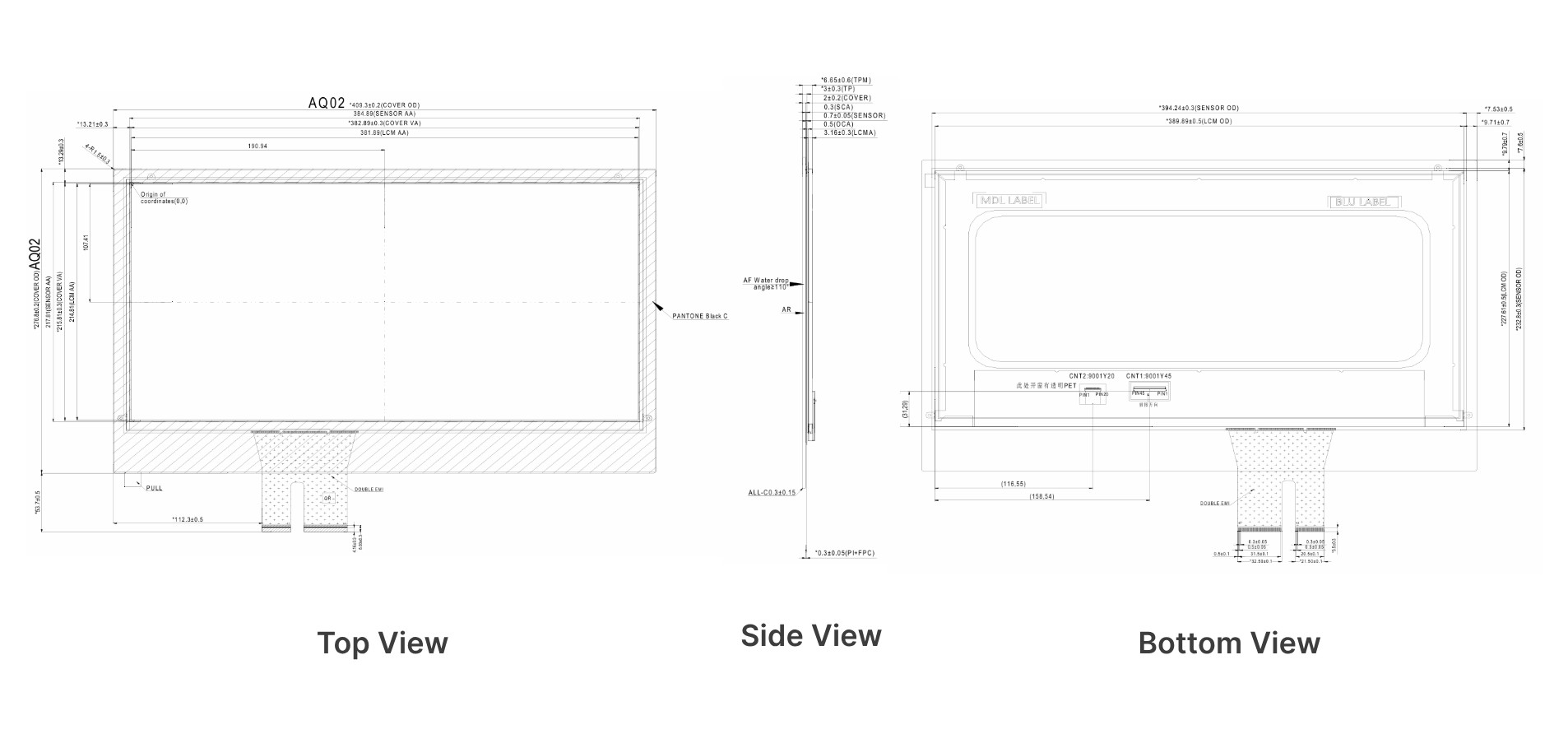

Zeichnung
Spezifikationen
Kategorie | Artikel | Spezifikation |
Anzeige | Größe | 17,3 Zoll |
Auflösungsverhältnis | 1920x1080 | |
Leuchtdichte (TPM) | 410 Typ. 320 Min. | |
TFT-Schnittstelle | EDP | |
TFT-Treiber-IC | / | |
Stromversorgung von TFT | 3,3 V | |
Berühren | Struktur | G+G |
Touch-Schnittstelle | USB | |
Anzahl der Berührungen | 10 | |
Oberflächenhärte | 7H Min. | |
Stromversorgung von Touch | 5,0 V | |
Konstruktion | Dicke der Abdeckscheibe | 2,0 mm |
Sensordicke | 0,7 mm | |
Bindungsart | Optisches Bonden | |
Klebematerial | OCA | |
Lichtdurchlässigkeit | 85 % min. | |
Umfeld | Betriebstemperatur | 0 ~ +50°C |
Lagertemperatur | -20 ~ +60°C | |
Umweltanforderungen | RoHS-2.0 |
Anwendungen
Entwickelt für Industrie-PCs und All-in-One-Terminals, bei denen die native eDP-Ausgabe und die USB-Touch-Integration das Systemdesign vereinfachen. Das große 17,3-Zoll-Display unterstützt komplexe HMI-Layouts und die Mehrfensterbedienung in Fabrikkontrollräumen und Arbeitsstationen.
Gut geeignet für Indoor-Kioske wie Informationsterminals, Check-in-Systeme und Tankstellen. Die Touch-Oberfläche in voller Größe ermöglicht eine intuitive Benutzerinteraktion, während Optical Bonding die visuelle Klarheit und Haltbarkeit für den täglichen Dauergebrauch verbessert.
Anwendbar auf medizinische Wagen, Diagnoseterminals und unkritische klinische Schnittstellen, bei denen in kontrollierten Innenumgebungen eine stabile Anzeigeleistung und reaktionsschnelle Touch-Interaktion erforderlich sind.
Eine praktische Wahl für eingebettete Steuerungssysteme mit x86- oder SBC-Plattformen, die eine saubere Integration ohne zusätzliche Display-Konvertierungshardware unterstützt.
Anpassungen
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32" | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32" | Ideal für robuste, großformatige Industrieanwendungen |
FAQ
Q1. An welche Arten von Motherboards kann dieses Display angeschlossen werden?
Dieses Display ist für den Einsatz mit PC-Motherboards, Industrie-PCs und Einplatinencomputern konzipiert, die eine native eDP-Ausgabe bieten.
Q2. Ist eine Signalumwandlungsplatine erforderlich?
Nein. Wenn das Hostsystem die eDP-Ausgabe unterstützt, kann das Display direkt ohne LVDS-zu-eDP-Konvertierungskarten angeschlossen werden.
Q3. Wie ist die Touch-Funktion in das System integriert?
Das kapazitive Touchpanel nutzt eine Standard-USB-Schnittstelle und kann daher von den meisten Betriebssystemen ohne zusätzliche Treiber als HID-Gerät erkannt werden.
Q4. Ist dieses Display für den langfristigen industriellen Einsatz geeignet?
Ja. Das Modul ist für den Dauerbetrieb in Innenräumen und kontrollierten Umgebungen konzipiert und eignet sich daher für langfristige industrielle und professionelle Anwendungen.
F5. Kann diese Anzeige an die Projektanforderungen angepasst werden?
Anpassungsoptionen wie Deckglasbehandlung, mechanische Anpassung und Kabelkonfiguration können für OEM- und ODM-Projekte evaluiert werden.
