Optisches Bonding 3,5 Zoll 320*480 IPS TFT LCD Modul

Zeichnung

Spezifikationen

Allgemeine Spezifikationen:

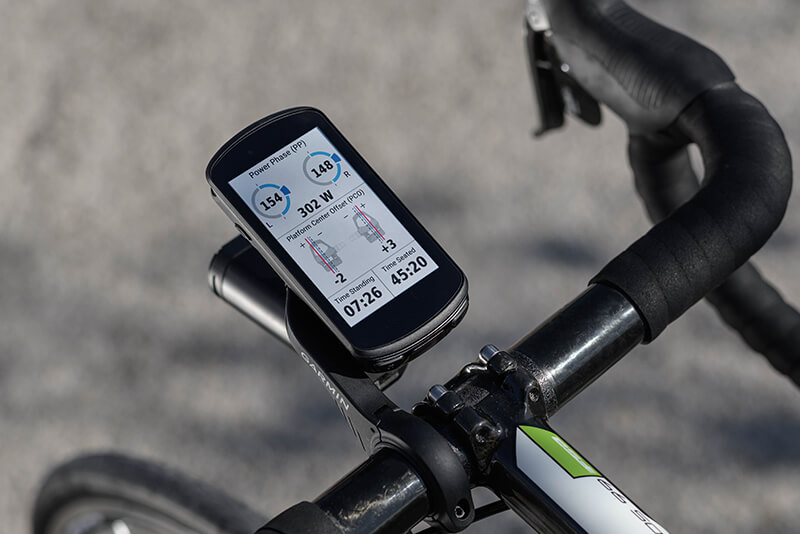

Anwendung – Integration des E-Bike-Displaysystems

Bei einem kürzlich durchgeführten E-Bike-Dashboard-Projekt benötigte der Kunde ein kompaktes Anzeigemodul, das bei unterschiedlichen Lichtverhältnissen im Freien eine stabile Sichtbarkeit gewährleisten und gleichzeitig die Systemmontage vereinfachen kann.

Herkömmliche luftgebundene Displays zeigten bei Tageslicht deutliche Reflexionen und die mehrschichtige Struktur erhöhte die Komplexität der Ausrichtung während der Installation.

FANNAL lieferte ein 3,5-Zoll-TFT-Anzeigemodul mit integrierter optischer Verklebung , wodurch interne Reflexionen reduziert und der Kontrast verbessert wurden. Durch die verklebte Struktur wurde außerdem der Luftspalt zwischen den Schichten beseitigt, wodurch ein Beschlagen verhindert und die Haltbarkeit in Außenumgebungen verbessert wurde.

Um das Steuerungssystem des Kunden zu unterstützen, wurde das Modul mit einer MCU + RGB-Schnittstelle ausgestattet , was eine einfache Integration mit dem Mainboard ohne zusätzliche Signalumwandlung ermöglicht.

Im Ergebnis erreichte der Kunde:

• Verbesserte Lesbarkeit unter realen Fahrbedingungen

• Reduzierte Montageschritte und Ausrichtungsprobleme

• Stabilere Langzeitleistung im Außeneinsatz

Diese Lösung eignet sich für E-Bike-Dashboards und ähnliche Outdoor-Steuerungsschnittstellen , bei denen sowohl Sichtbarkeit als auch Effizienz der Systemintegration von entscheidender Bedeutung sind.

Maßgeschneiderte E-Bike-Display-Modullösungen

Anzeige- und Panelauswahl

FANNAL unterstützt die flexible TFT-LCD-Anpassung basierend auf den Projektanforderungen, einschließlich:

• Größenbereich: 1,77" – 15,6"

• Panelpartner: BOE, Innolux, Tianma, JDI, Hannstar, CTC, TCL

• Panel-Technologien: IPS / TN / LTPS

• Betriebstemperaturoptionen:

  • Industrie: –20°C ~ +70°C

  • Automobil: –30°C ~ +85°C

Dies ermöglicht Kunden die Skalierung vom Prototyp zur Massenproduktion mit stabiler Panelversorgung.

Schnittstellen- und FPC-Design

Um eine nahtlose Integration mit verschiedenen E-Bike-Steuerungssystemen zu gewährleisten, bietet FANNAL:

• Benutzerdefinierte FPC-Form, Länge und Pin-Definition

• Schnittstellenunterstützung: SPI / MCU / RGB / MIPI / LVDS / eDP

• Signalkonvertierung für verschiedene Hostplattformen

• EMI-Abschirmung und Schaltungsoptimierung für stabile Signalübertragung

Hintergrundbeleuchtung und Helligkeitsoptimierung

Helligkeit und Stromverbrauch können je nach Anwendungsbedarf angepasst werden:

• Standard- bis hohe Helligkeitsoptionen

• Maximale Helligkeit bis zu 3000 cd/m²

• Lebensdauer der Hintergrundbeleuchtung bis zu 50.000 Stunden

• Strukturoptionen: Metall / Kunststoff / Hybrid

Geeignet sowohl für energieeffiziente als auch für gut sichtbare Außengestaltungen.

Touchpanel-Integration (optional)

FANNAL kann das Modul zu einer Full-Touch-Display-Lösung aufrüsten:

• Strukturoptionen: G+G / G+F+F

• Multi-Touch, Handschuh-Touch, wasserdichte Touch-Unterstützung

• Passive Stift- und Gestenunterstützung

• Controller-Optionen: Microchip, EETI, ILITEK, FocalTech, GOODiX

• Interne Firmware-Abstimmung für Empfindlichkeit und Anti-Interferenz

Anpassung der Abdecklinse

Das Abdeckglas kann individuell an die Designanforderungen von Industrie- und E-Bikes angepasst werden:

• Material: Glas (0,55–10 mm), PMMA, PC

• CNC-Bearbeitung, 2,5D-/3D-Formgebung, Warmbiegen

• Oberflächenbehandlungen: AG / AR / AF

• Optionale Funktionen: antimikrobiell, explosionsgeschützt

Optische Bonding-Lösungen

FANNAL bietet je nach Größe und Anwendung mehrere Klebeprozesse:

Treiberplatine und Systemintegration

Für eine schnellere Bereitstellung unterstützt FANNAL außerdem:

• Schnittstellen der Treiberplatine: RGB / HDMI / LVDS / VGA / DVI / Typ-C

• Kompatibilität mit kundenspezifischen TFT-Modulen

• Optimiertes Signaldesign für stabile Bildübertragung

• Unterstützung für die vollständige Integration des Anzeigesystems

FAQ – 3,5-Zoll-E-Bike-TFT-Displaymodul

1. Kann dieses Modul an verschiedene Mainboards oder Systemarchitekturen angepasst werden?

Ja. FANNAL unterstützt Schnittstellenanpassung und Signaloptimierung basierend auf dem Mainboard-Design des Kunden. Dazu gehören die FPC-Anpassung, die Anpassung der Pin-Definition und die Kompatibilitätsprüfung, um eine stabile Kommunikation mit verschiedenen eingebetteten Systemen sicherzustellen.

2. Wie wirkt sich Optical Bonding auf die Langzeitzuverlässigkeit im Außeneinsatz aus?

Durch die optische Bindung wird der Luftspalt zwischen den Schichten eliminiert, wodurch interne Kondensation, Staubeintritt und Delaminierung im Laufe der Zeit verhindert werden. Dies ist besonders wichtig für E-Bikes und Outdoor-Geräte, die Feuchtigkeit und Temperaturschwankungen ausgesetzt sind.

3. Welche technische Unterstützung wird bei der Produktintegration bereitgestellt?

FANNAL bietet Unterstützung während des gesamten Entwicklungsprozesses, einschließlich Entwurfsbewertung, Prototypenvalidierung und Integrationsberatung , und hilft so, Risiken bei der Systemintegration und Massenproduktion zu reduzieren.

4. Kann die mechanische Struktur an bestimmte Gehäusedesigns angepasst werden?

Ja. Das Modul kann hinsichtlich der Außenabmessungen, der Montagestruktur und des Designs der Abdecklinse an unterschiedliche Gehäuseanforderungen angepasst werden, was eine bessere mechanische Integration und Montageeffizienz gewährleistet.
