Von COG bis TPM: Abkürzungen für Touch-Display-Module verstehen

Wenn Sie neu in der Touch-Display-Branche sind , kann die Vielzahl der Abkürzungen – COG, FOG, LCM, TPM – verwirrend wirken. Als Hersteller von Anzeigemodulen erklären wir unseren Kunden und Partnern häufig diese „Branchenkürzel“-Begriffe. Hier finden Sie eine klare Anleitung, die Ihnen hilft zu verstehen, wie sich ein Anzeigemodul von einem bloßen Panel zu einem voll funktionsfähigen Touch-Display entwickelt.

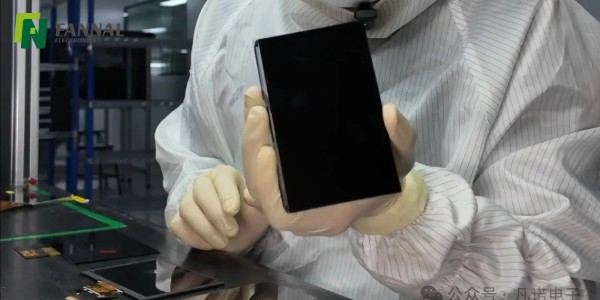

Was ist ein LCD-Panel?

Ein LCD-Panel ist das Kernglassubstrat eines Anzeigemoduls.
Es zeigt Bilder an, verfügt aber über keinen Treiber und kann kein eigenes Licht aussenden. Stellen Sie sich das wie ein „Gehirn ohne Energie“ vor, das Flüssigkristallmoleküle steuert, um Licht zu modulieren. In unseren Projekten ist dies das Fundament, auf dem alles Weitere aufbaut.

Hinweis: Bei den meisten modernen Displays handelt es sich beim LCD-Panel tatsächlich um ein TFT-LCD (Thin-Film Transistor LCD) . TFT ist eine Art Aktivmatrix-Technologie, die Dünnschichttransistoren verwendet, um jedes Pixel einzeln zu steuern, was im Vergleich zu passiven LCDs eine höhere Auflösung, bessere Bildstabilität und schnellere Reaktion ermöglicht.
Wenn Kunden von einem „LCD“ sprechen, meinen sie in der Praxis meist ein TFT-LCD-Modul.

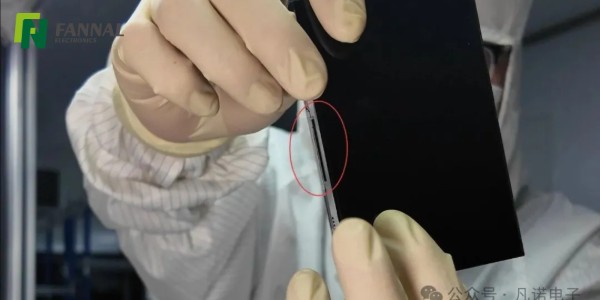

Was ist COG (Chip On Glass)?

COG ist eine Methode, bei der der Treiber-IC direkt auf dem LCD-Glas montiert wird.
Dadurch kann das Panel tatsächlich Bilder anzeigen. Wir verwenden COG häufig für kleine Module wie Armaturenbretter von Autos, tragbare Geräte und Industriebildschirme. Es bietet eine kompakte Größe, schnelle Reaktion und passt in platzbeschränkte Designs.

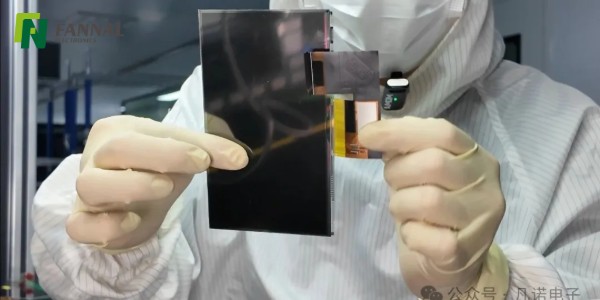

Was ist FOG (Film On Glass)?

FOG bezieht sich auf einen COG in Kombination mit einem FPC (Flexible Printed Circuit).
Der FPC fungiert wie eine weiche Brücke und verbindet die COG-Signale und die Stromversorgung mit dem Mainboard. FOG erleichtert unseren Kunden die Integration.

Hinweis: Weitere verwandte Verpackungsbegriffe sind COF (Chip On Film), COB (Chip On Board) und TAB (Tape Automated Bonding), jeweils mit leicht unterschiedlichen Merkmalen.

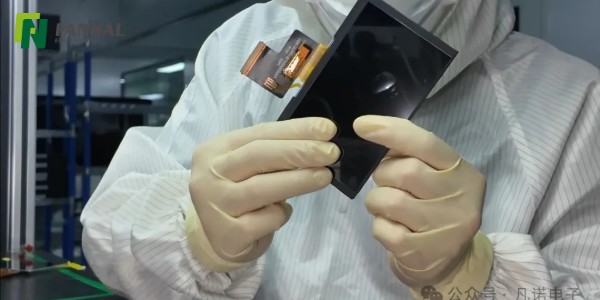

Was ist LCM (Liquid Crystal Module)?

LCM ist ein komplettes Anzeigemodul, das das LCD-Panel, den Treiber-IC, das FPC und die Hintergrundbeleuchtungseinheit (BLU) umfasst.
Es ist ein gebrauchsfertiges Display: Schließen Sie den Strom an und das Bild erscheint. Aufgrund unserer Erfahrung bei der Lieferung von Industrie- und Medizinmodulen sind LCM-Spezifikationen wie Größe und Auflösung wichtige Parameter, die Kunden wünschen.

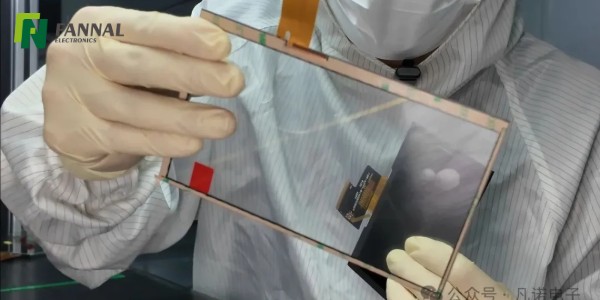

Was ist TP (Touch Panel)?

TP ist ein Touchpanel , das Finger- oder Stifteingaben erkennt.
Zu den gängigen Strukturen gehören G+G (Glasabdeckung + Glassensor) und G+F (Glasabdeckung + Foliensensor). Die Wahl beeinflusst das Tastgefühl, die Dicke und die Kosten. Als Hersteller bewerten wir diese Strukturen anhand der Zielanwendung.

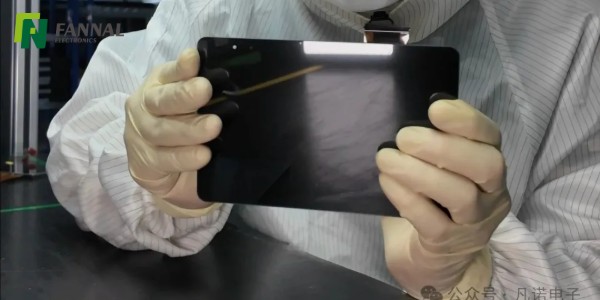

Was ist TPM (Touch Panel Module)?

TPM kombiniert ein Touchpanel mit einem LCM zu einer integrierten Einheit.
Mithilfe optischer Bonding- Methoden wie OCA oder OCR bietet TPM sowohl Anzeige- als auch Touch-Funktionen. Wir entwerfen TPMs für interaktive Anwendungen in Automobil-, Medizin- und Industriegeräten und sorgen für Zuverlässigkeit und Klarheit.

Für hochintegrierte Projekte kann TDDI (Touch and Display Driver Integration) Touch- und Displayfunktionen in einem einzigen Chip kombinieren. In industriellen Anwendungen bevorzugen wir häufig separate ICs, um Stabilität und Flexibilität zu gewährleisten.

Weitere gebräuchliche Begriffe in Touch-Display-Modulen

• COF (Chip On Film) – flexibler für größere Displays

• COB (Chip On Board) – kostengünstig, aber größer

• TAB (Tape Automated Bonding) – ältere Klebemethode

• TDDI (Touch and Display Driver Integration) – integriert Touch- und Display-Treiber in einem Chip

Diese Begriffe sind für das Verständnis des Moduldesigns und der Terminologie wichtig.

Zusammenfassung: Ablauf der Modulstruktur

Ein Touch-Display-Modul entwickelt sich normalerweise wie folgt:

LCD-Panel → COG → FOG → BLU → LCM → TP → Optical Bonding → TPM

Jeder Schritt fügt Struktur und Funktionalität hinzu. Wenn Sie diesen Ablauf verstehen, können Sie verstehen, warum Abkürzungen wie COG, FOG, LCM und TPM nicht nur Buchstaben sind – sie repräsentieren tatsächliche Modulmerkmale und Designüberlegungen, mit denen wir als Hersteller zu tun haben.

FAQ

F: Ist für TPM ein optisches Bonding erforderlich?

Nein, aber es wird in den meisten Anwendungen dringend empfohlen.
Im Vergleich zum Luftbonden reduziert das optische Bonden (OCA/OCR) die Reflexion, verbessert den Kontrast und erhöht die Haltbarkeit. In Outdoor-, medizinischen und industriellen Umgebungen wird es oft als unverzichtbar angesehen.

F: Was ist der Unterschied zwischen TDDI und herkömmlichen Touch-Lösungen?

TDDI integriert Touch- und Display-Treiberfunktionen in einem einzigen Chip.
Dies reduziert die Anzahl der Komponenten und die Moduldicke. Allerdings werden in industriellen Anwendungen immer noch häufig separate Touch- und Display-ICs verwendet, um eine bessere Flexibilität und Systemstabilität zu erreichen.

F: Warum sind manche Displays im Sonnenlicht schwer lesbar?

Die Hauptgründe sind unzureichende Helligkeit und Oberflächenreflexion.
Neben der Erhöhung der Helligkeit der Hintergrundbeleuchtung (Nits) können Optical Bonding und Antireflexionsbehandlungen die Lesbarkeit bei Sonnenlicht deutlich verbessern.

F: Können Touchscreens mit Handschuhen oder Wasser bedient werden?

Ja, aber sie erfordern ein spezielles Design und eine spezielle Abstimmung.
Herkömmliche kapazitive Berührungen reagieren möglicherweise nicht gut auf Handschuhe oder Feuchtigkeit, aber die Steuerungsabstimmung und das Sensordesign können die Berührung mit Handschuhen und einen wasserfesten Betrieb ermöglichen, insbesondere bei industriellen und medizinischen Geräten.

F: Wo befindet sich der Polarisator in einem TPM?

Der Polarisator ist Teil des LCD-Panels im LCM, nicht des Touchpanels.
Es ist am LCD-Glas befestigt und befindet sich unterhalb des Touchpanels. Es spielt eine Schlüsselrolle bei der Steuerung des Lichts und der Bildanzeige.
