11,6-Zoll-Touchpanel mit I²C-Schnittstelle, berührungsempfindlich mit Handschuhen und wasserkompatibel

Anwendung – Industrielle Touch-Schnittstelle in rauen Umgebungen

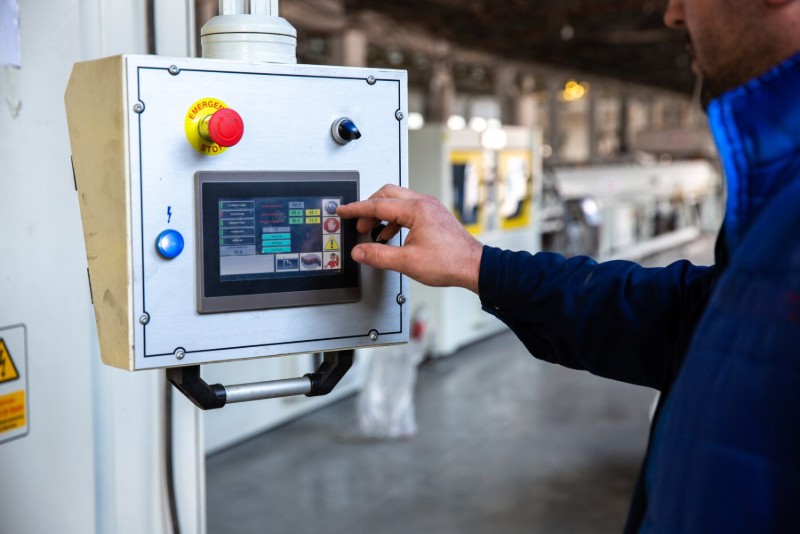

In industriellen Umgebungen wie Außenbedienfeldern , für medizinische Geräte und Fabrikterminals müssen Touch-Schnittstellen häufig unter schwierigen Bedingungen betrieben werden. Bediener tragen möglicherweise Handschuhe, es kann Feuchtigkeit auf der Oberfläche vorhanden sein und elektrisches Rauschen von umliegenden Geräten kann die Touch-Leistung beeinträchtigen.

In einem industriellen Steuerungsprojekt benötigte der Kunde eine zuverlässige Touch-Schnittstelle für ein Gerät, das teilweise im Freien eingesetzt wird. Standard-Touchpanels zeigten eine instabile Reaktion, wenn Benutzer Arbeitshandschuhe trugen, und es kam zu versehentlichen Eingaben, wenn Wassertropfen auf der Oberfläche vorhanden waren.

FANNAL stellte ein kapazitives 11,6-Zoll-Touchpanel mit optimierter Controller-Abstimmung bereit , das eine stabile Berührungsreaktion mit Handschuhen und eine verbesserte Unterdrückung unbeabsichtigter Eingaben durch Wasser ermöglicht.

Das Panel wurde über eine I²C-Schnittstelle integriert , was eine einfache Verbindung mit dem eingebetteten Steuerungssystem des Kunden ermöglicht und gleichzeitig eine konsistente Multi-Touch-Leistung beibehält.

Im Ergebnis erreichte der Kunde:

• Zuverlässige Touch-Interaktion mit Handschuhen

• Reduziert Fehlberührungen durch Wasser oder Feuchtigkeit

• Stabile Leistung in elektrisch verrauschten Industrieumgebungen

Diese Lösung eignet sich für industrielle Steuerungssysteme, Außenterminals und Geräteschnittstellen , bei denen Berührungsgenauigkeit und Zuverlässigkeit für den täglichen Betrieb von entscheidender Bedeutung sind.

Kundenspezifisches industrielles kapazitives Touchpanel

Um den unterschiedlichen Integrationsanforderungen in Industrie- und Semi-Outdoor-Anwendungen gerecht zu werden, bietet FANNAL umfangreiche Anpassungsoptionen für dieses 11,6-Zoll-Touchpanel und gewährleistet so Kompatibilität, Haltbarkeit und optimierte Leistung.

Benutzerdefinierter Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F für Industrie- und Automobilanwendungen

• Touch-Funktionen: Multi-Touch, Handschuh-Touch, wasserfeste Bedienung, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

  • Industrie: –20°C ~ +70°C

  • Automobil: –30°C ~ +85°C

Touch-Controller (IC)

• Internes Firmware-Tuning: Optimiert für Handschuhberührung und Wasserabweisung

• Vertrauenswürdige IC-Partner: Microchip, EETI, ILITEK, GOODiX, FocalTech, Cypress

• Hohe Zuverlässigkeit: Anti-Interferenz-Design und Langzeitstabilität

• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen: Glas (0,55–10 mm), PMMA (0,5–3,0 mm), PC (0,1–1,0 mm)

• Individuelle Designoptionen: CNC-Bearbeitung, Warmbiegen, 2,5D-/3D-Formgebung, Keramikdruck, PMMA-Integration

• Oberflächenbehandlungen: AG / AR / AF, optional antimikrobielle oder explosionsgeschützte Beschichtungen

Optisches Bonden (optional)

Schnittstelle und Integration

• Schnittstellenoptionen: I²C (Standard) oder kann zur Systemkompatibilität an USB/SPI angepasst werden

• FPC- und Steckverbinder-Anpassung: Maßgeschneiderte Form, Länge und Pin-Definitionen für eine nahtlose Integration

• Unterstützung auf Systemebene: EMI-Abschirmung und Signaloptimierung für stabile Multi-Touch-Leistung

Über FANNAL

FANNAL wurde 2011 gegründet und ist ein Spezialist für kundenspezifische Touch-Display-Lösungen , der weltweit hochwertige Produkte und technischen Support liefert. Wir entwerfen und fertigen hausintern kundenspezifische LCDs, PCAP-Touchscreens und optische Bonding-Lösungen für Industrie-, Automobil-, Outdoor-, Medizin- und andere anspruchsvolle Anwendungen.

Unsere technischen Stärken

• Durchgängige Inhouse-Fähigkeit: Von Anzeigetafeln und Berührungssensoren bis hin zu Hintergrundbeleuchtungssystemen, Treiberplatinen und optischem Bonding verwaltet FANNAL jede Phase intern, um Zuverlässigkeit auf Systemebene sicherzustellen.

• Anpassungskompetenz: Wir bieten maßgeschneiderte Lösungen für Panelgröße, Schnittstelle, Touch-Leistung, Abdecklinse, optisches Bonding und Firmware und ermöglichen so eine nahtlose Integration in verschiedene Anwendungen.

• Zuverlässigkeit in Industrie und Automobil: Unsere Produkte sind so konstruiert, dass sie Temperaturschwankungen, Feuchtigkeit, Staub und mechanischer Beanspruchung standhalten und eine gleichbleibende Leistung in rauen Umgebungen gewährleisten.

• Vertrauenswürdige Partner und Standards: Kooperationen mit führenden Panelherstellern und IC-Lieferanten garantieren eine stabile Versorgung und Spitzentechnologie. FANNAL ist nach ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert und unsere Produkte sind REACH- und RoHS-konform.

Warum Kunden sich für FANNAL entscheiden

• One-Stop-Lösung: Vollständiger interner Prozess, der Design, Prototyping und Serienproduktion umfasst

• Finanzielle Unterstützung durch das SECO: Gewährleistung langfristiger Stabilität und Wachstum

• Weltweiter Support: Lokale Niederlassungen in Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und anderen Ländern bieten zeitnahe technische und technische Unterstützung

• Technikorientierte Zuverlässigkeit: Konzentriert sich auf langfristige Stabilität und leistungsstarke Lösungen und hilft Kunden, ihre Produkte weltweit zu differenzieren

FANNAL kombiniert fortschrittliche Technik, vollständige Anpassung und Zuverlässigkeit auf Industrieniveau, um Ingenieure und Produktdesigner bei der Markteinführung innovativer, leistungsstarker Touch-Display-Lösungen zu unterstützen.

FAQ – Industrielles kapazitives 11,6-Zoll-Touchpanel

1. Wie kann dieses Touchpanel bei nasser Bedienung oder bei Bedienung mit Handschuhen eine stabile Leistung gewährleisten?

FANNAL bietet Controller-Tuning und Firmware-Optimierung , um eine präzise Berührungserkennung zu gewährleisten, selbst wenn Bediener Handschuhe tragen oder Wasser auf der Oberfläche vorhanden ist. Signalfilterung und Anti-Interferenz-Design sorgen für eine gleichbleibende Leistung unter schwierigen Bedingungen.

2. Welche Unterstützung gibt es bei der Systemintegration?

FANNAL bietet technische Unterstützung für Prototypentests, Schnittstellenverifizierung und Integrationsberatung, um Risiken während der Entwicklung zu reduzieren und eine reibungslose Verbindung mit Ihren eingebetteten Systemen sicherzustellen.

3. Kann das Touchpanel-Layout für kundenspezifische Gehäuse geändert werden?

Ja. Die mechanische Integration kann individuell angepasst werden, einschließlich Umrissabmessungen, Montagestruktur und FPC-Routing , um den Gehäuse- und Installationsanforderungen Ihres Produkts zu entsprechen.

4. Wie wird die langfristige Zuverlässigkeit im industriellen Umfeld sichergestellt?

Das Panel ist für Temperaturschwankungen, Feuchtigkeit, Staub und Vibrationen ausgelegt , wobei EMV/EMI-Überlegungen berücksichtigt wurden. FANNAL unterstützt die langfristige Leistungsvalidierung und kann Hinweise zur Wartung und Haltbarkeitsprüfung geben.
