TFT-Display vs. IPS-LCD: Hauptunterschiede für IPC

IPS ist eine spezielle Art der TFT-LCD-Technologie , das heißt, es handelt sich nicht um eine konkurrierende Alternative, sondern um eine Teilmenge und deren Kategorie. Während es sich bei allen IPS-Bildschirmen um TFT-Displays handelt, verbessert IPS (In-Plane Switching) speziell die Standard-TFT-Strukturen, indem es Flüssigkristalle horizontal ausrichtet, um eine überragende Farbgenauigkeit und einen weiten Betrachtungswinkel von 178° zu bieten. Bei Industrie-PC-Anwendungen (IPC) sorgt die Wahl von IPS-TFT-Displays für eine gleichbleibende visuelle Leistung und verhindert „Bildverwaschung“ bei extremen Winkeln.

TFT-LCD: Die Active-Matrix-Stiftung

TFT steht für Thin-Film Transistor. .
Es bezieht sich auf die Aktivmatrix-Adressierungsmethode, die in modernen LCD-Panels verwendet wird.

Jedes Pixel wird von einem eigenen Transistor gesteuert. Dieser Transistor regelt die an die Flüssigkristallzellen angelegte Spannung und steuert so die Lichtdurchlässigkeit des Hintergrundbeleuchtungssystems.

In der Praxis ermöglicht die TFT-Technologie:

• Schnellerer Pixelwechsel

• Höhere Auflösung

• Stabile Bildwiedergabe

• Skalierbare Panelgrößen

Nahezu alle modernen industriellen LCD-Module – ob TN, IPS oder VA – basieren auf der TFT-Aktivmatrix-Architektur.

Der eigentliche Vergleich ist also nicht „TFT vs. IPS“,
sondern typischerweise TN-TFT vs. IPS-TFT.

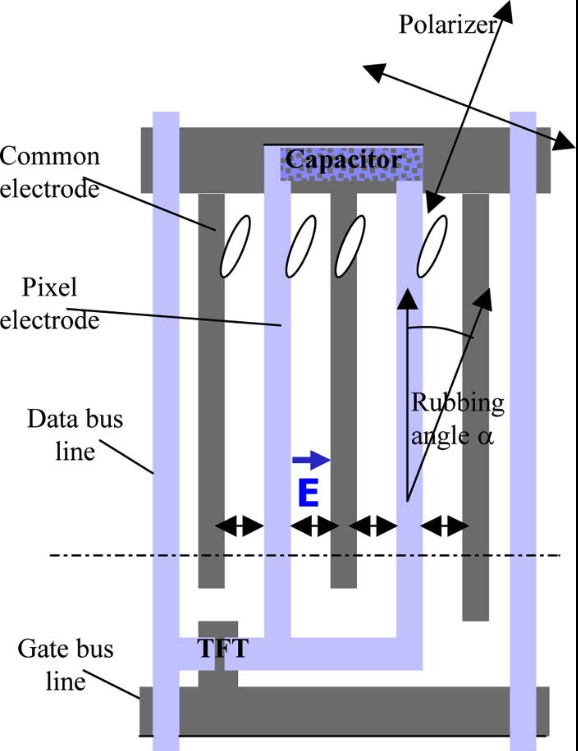

IPS-LCD: Ein spezieller Flüssigkristall-Ausrichtungsmodus

IPS steht für In-Plane Switching.

Der Unterschied liegt darin, wie sich Flüssigkristallmoleküle drehen, wenn Spannung angelegt wird.

In TN-Panels (Twisted Nematic) neigen sich die Kristalle vertikal.
Bei IPS-Panels rotieren Kristalle parallel zur Substratebene.

Diese Änderung der molekularen Ausrichtung wirkt sich direkt auf Folgendes aus:

• Betrachtungswinkel

• Farbverschiebungsverhalten

• Kontraststabilität

• Gammakonsistenz über Winkel hinweg

Aus diesem Grund wird oft beschrieben, dass IPS-TFT-Displays „große Betrachtungswinkel“ bieten, typischerweise bis zu 178° sowohl in horizontaler als auch in vertikaler Richtung.

Aber das ist nur ein Teil der technischen Geschichte.

Wo die wirklichen Unterschiede sichtbar werden

Nachfolgend finden Sie einen praktischen Vergleich auf technischer Ebene:

Diese Unterschiede sind jedoch kontextabhängig und nicht absolut.

Zum Beispiel:

• Einige moderne IPS-Panels verfügen über optimierte Reaktionszeiten, die mit denen von TN vergleichbar sind.

• Durch optisches Bonding kann der wahrgenommene Kontrastverlust deutlich reduziert werden.

• Das Design der Hintergrundbeleuchtung mit hoher Helligkeit kann das thermische Verhalten stärker beeinflussen als der Paneltyp selbst.

Aus diesem Grund entscheidet der Panel-Modus allein nicht über die industrielle Eignung.

Industrielle Anwendungsfallperspektive

In der Unterhaltungselektronik wird IPS oft als „besser“ positioniert.
Im industriellen Umfeld stellt sich die Frage anders:

Welche Betrachtungsbedingungen benötigt das System?

TN-Typ-TFT eignet sich häufig, wenn:

• Das Gerät verfügt über einen festen Blickwinkel (Bedienfeld)

• Kosteneffizienz ist entscheidend

• Reaktionsgeschwindigkeit ist wichtiger als Farbgenauigkeit

• Der Betriebstemperaturbereich hat Vorrang vor der Farbtreue

Typische Beispiele:

• Eingebettete Steuerterminals

• HMI-Panels der Einstiegsklasse

• Industriesteuerungen in Gehäusen

IPS TFT wird kritisch, wenn:

• Mehrere Bediener betrachten den Bildschirm aus verschiedenen Blickwinkeln

• Eine genaue Farbdarstellung ist erforderlich

• Die Benutzeroberfläche enthält feine grafische Elemente

• Dabei geht es um Lesbarkeit im Freien und optisches Bonding

• Das System integriert kapazitiven Multi-Touch

Typische Beispiele:

• Medizinische Diagnosegeräte

• Selbstbedienungsterminals

• Industrielle Schnittstellen für den Außenbereich

• Fortschrittliche HMI-Systeme

In diesen Umgebungen können sich Farbverschiebungen oder Kontrastumkehrungen im Winkel direkt auf die Benutzerfreundlichkeit auswirken.

Eine tiefergehende technische Überlegung: Optischer Stapel und Systemdesign

Der Panel-Modus ist nur eine Ebene im Anzeigestapel.

Die Leistung industrieller Displays hängt außerdem ab von:

• Design der Hintergrundbeleuchtung (cd/m²)

• Optische Bindungsqualität

• Effizienz des Polarisators

• Oberflächenbehandlung (AG/AR-Beschichtungen)

• Treiber-IC-Konfiguration

• Schnittstelle (RGB, LVDS, MIPI, eDP)

Zum Beispiel:

Auch bei einem IPS-Panel ohne Optical Bonding kann es bei Sonnenlicht zu Lesbarkeitseinbußen kommen.
Ein TN-Panel mit optimierter Verklebung und hoher Helligkeit kann IPS bei Blendung im Freien übertreffen.

Aus diesem Grund ist die Bewertung von „TFT vs. IPS“ ohne Systemkontext unvollständig.

Überlegungen zu Leistung und Wärme

IPS-Panels verbrauchen in der Regel etwas mehr Strom aus folgenden Gründen:

• Antriebseigenschaften von Transistoren

• Leichte Leckagekompensation

• Höhere Anforderungen an die Hintergrundbeleuchtung für eine gleichmäßige Leuchtdichte

In geschlossenen Industriegehäusen kann dies Folgendes beeinflussen:

• Wärmemanagementdesign

• LED LEBEN

• Treiberplatinenlayout

Für eingebettete Systeme mit geringem Stromverbrauch ist TN-TFT möglicherweise immer noch die bevorzugte technische Entscheidung.

Farbgenauigkeit und Kalibrierung

IPS-Panels werden häufig für Anwendungen eingesetzt, die Folgendes erfordern:

• Bessere Wahrnehmung der Farbtiefe

• Reduzierte Gammaverschiebung

• Stabile Graustufenleistung

Allerdings erfordern industrielle HMI-Anwendungen nicht immer eine echte Farbkalibrierungsgenauigkeit.

In vielen Fabriksystemen überwiegt die funktionale Klarheit die Präzision der Farbwiedergabe.

Häufig gestellte Fragen zu Suchanfragen werden beantwortet

Wenn Benutzer suchen:

• „Ist IPS besser als TFT?“

• „Was ist besser, IPS oder TFT-LCD?“

• „Was ist der Unterschied zwischen TFT und IPS?“

Die technisch korrekte Antwort lautet:

IPS ist eine Teilmenge der TFT-Technologie.
Die bessere Wahl hängt von den Betrachtungswinkelanforderungen, dem Systemdesign und den Umgebungsbedingungen ab.

Nicht zur Marketing-Terminologie.

Strategischer Auswahlrahmen

Anstatt zu fragen, welche Technologie besser ist, sollten Ingenieure Folgendes bewerten:

1. Variabilität der Blickrichtung

2. Umgebungslichtverhältnisse

3. Thermische Einschränkungen

4. Strombudget

5. Komplexität des UI-Designs

6. Kostenziele

Erst nachdem diese definiert sind, wird die Auswahl des Panel-Modus sinnvoll.

Warum diese Auszeichnung für Industrieeinkäufer wichtig ist

Viele Beschaffungsentscheidungen werden auf der Grundlage von Lastenheften getroffen, in denen Folgendes aufgeführt ist:

• „IPS-Panel“

• „TFT-LCD“

• „Großer Betrachtungswinkel“

Ohne den strukturellen Zusammenhang zwischen diesen Begriffen zu verstehen.

Dies kann dazu führen:

• Überspezifikation

• Unnötige Kostensteigerung

• Herausforderungen beim thermischen Design

• Nichtübereinstimmung zwischen Panel und Anwendungsfall

Klarheit in der Terminologie verbessert die Optimierung auf Systemebene.

Letzte Perspektive: Auswahl auf Systemebene

Die Wahl zwischen TFT und IPS ist keine Frage der optischen Vorliebe, sondern eine technische Abstimmung mit den optischen und mechanischen Einschränkungen Ihrer Anwendung.

Bei Industrie-PCs (IPC) sollte sich die Entscheidung auf Folgendes konzentrieren:

• Optische Stabilität: Verwenden Sie IPS für Betrachtungswinkel von 178°, um Farbverschiebungen zu vermeiden.

• Touch-Zuverlässigkeit: IPS- Strukturen sind unter Druck stabiler und verhindern so den bei Standard-TFTs üblichen „Welleneffekt“.

• Umweltverträglichkeit: Stellen Sie sicher, dass die Architektur die thermischen und Hintergrundbeleuchtungsanforderungen eines 24/7-Betriebs unterstützt.

Letztendlich ist das beste Display dasjenige, das Risiken auf Systemebene minimiert und gleichzeitig die langfristige Zuverlässigkeit maximiert.
