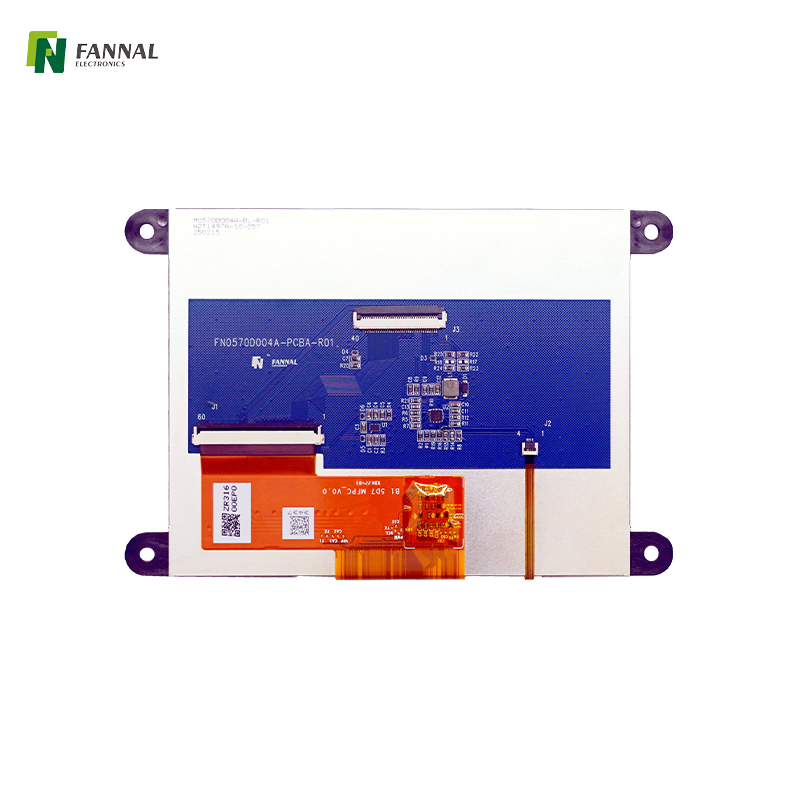

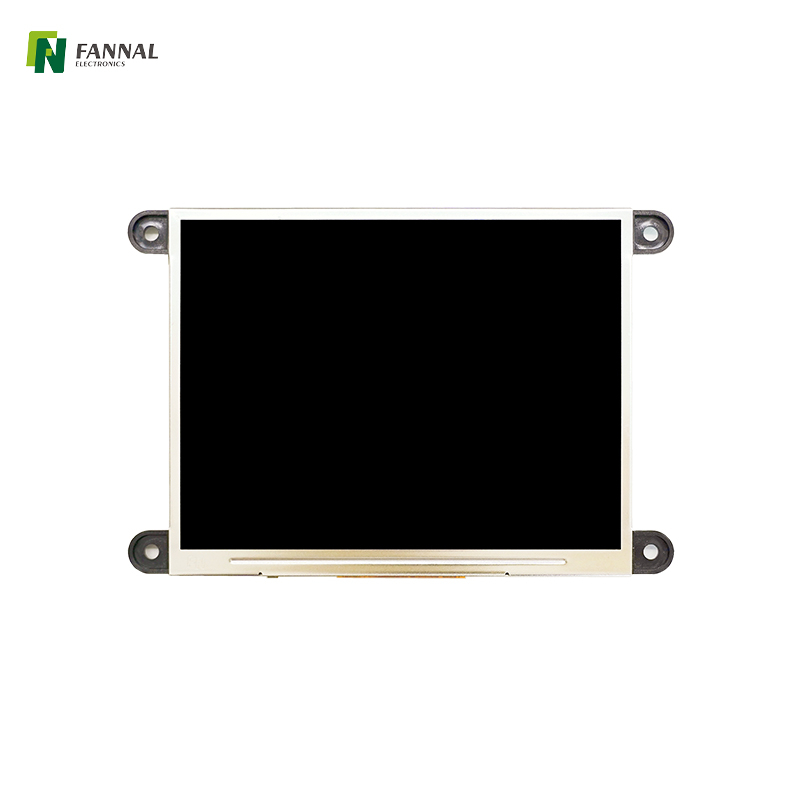

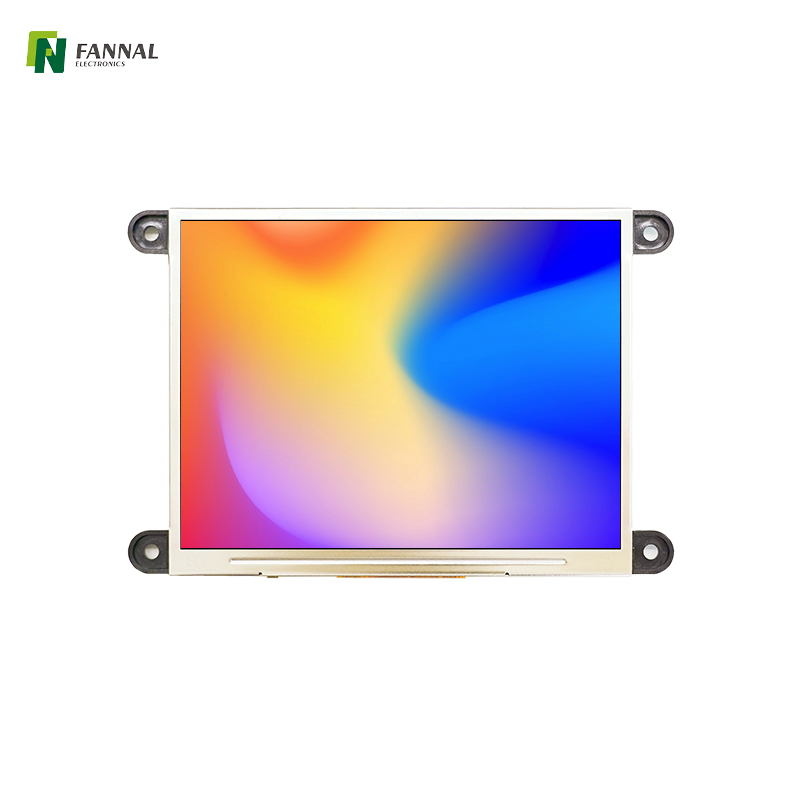

5.7 'TFT -LCD -Bildschirm, 640 x 480 Auflösung, IPS -Anzeige mit breitem Betrachtungswinkel

Anwendungen

Industrielle Schalttafeln

• Kompakte HMIs für Fabrikmaschinen, SPS-Schnittstellen und Überwachungssysteme.

• Die großen IPS-Betrachtungswinkel gewährleisten die Sicht aus verschiedenen Bedienerpositionen.

Transport

• Medizinische Instrumente, Laboranalysegeräte und Diagnosegeräte, die eine klare, genaue Anzeige erfordern.

• Die RGB-Schnittstelle ermöglicht eine flexible Integration in kundenspezifische Embedded-Boards.

Tragbare und handgehaltene Geräte

• Handtester, Analysatoren und Messgeräte.

• Die Helligkeit (450 Nits) sorgt für Lesbarkeit im Innenbereich oder in leicht beleuchteten Außenumgebungen.

Industriepaneele für

• Fahrzeuginterne Steuerungen, Dashboards oder Infotainment-Panels für Industriefahrzeuge, Gabelstapler oder Landmaschinen.

• Der Betriebstemperaturbereich (-20 °C bis +70 °C) unterstützt raue Umgebungen.

Kleine Außen- oder Kioskdisplays

• Kompakte Terminals, Verkaufsautomaten oder Informationstafeln, bei denen mittlere Helligkeit und große Betrachtungswinkel erforderlich sind.

Anpassung

●  Benutzerdefinierte Anzeigeoptionen

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und  TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

●  Benutzerdefinierte Touchscreen-Optionen

●  Kundenspezifischer optischer Bonding  -Service

Fallstudie

Überblick
Ein Hersteller medizinischer Geräte benötigte ein kompaktes, zuverlässiges Display für seine Laboranalysatoren der nächsten Generation. Ziel war es, den Bedienern klare und genaue Messwerte zu liefern und gleichzeitig die Haltbarkeit und Sichtbarkeit unter verschiedenen Lichtverhältnissen aufrechtzuerhalten.

Herausforderungen

• Kompakte Größe: Der Analysator hatte nur begrenzten Platz auf dem Bedienfeld und erforderte ein Display, das in enge Abmessungen passt, ohne die Lesbarkeit zu beeinträchtigen.

• Lesbarkeit: Bediener benötigten unabhängig vom Betrachtungswinkel konsistente Klarheit für numerische Ergebnisse, Diagramme und Statusanzeigen.

• Industrielle Zuverlässigkeit: Das Display musste häufigem Einsatz in Laboren mit schwankenden Temperaturen und möglicher Einwirkung von Reinigungsmitteln oder zufälliger Feuchtigkeit standhalten.

• Schnittstellenflexibilität: Für die Integration mit dem eingebetteten Controller des Analysators war eine kompatible und stabile Schnittstelle erforderlich.

Lösung
Das 5,7' 640×480 IPS TFT LCD wurde aufgrund seiner Kombination von Funktionen ausgewählt:

• Großer IPS-Betrachtungswinkel : Gewährleistete Sicht aus mehreren Bedienerpositionen und reduziert Fehler durch außeraxiale Betrachtung.

• Moderate Helligkeit (450 Nits): Klare Lesbarkeit bei normaler Laborbeleuchtung ohne übermäßigen Stromverbrauch.

• RGB-Schnittstelle: Vereinfachte Integration in das eingebettete Steuerungssystem.

• Industrieller Temperaturbereich (-20 °C bis +70 °C): Unterstützt eine gleichbleibende Leistung im täglichen Laborbetrieb.

Ergebnisse

• Verbesserte Bedienereffizienz: Klare numerische Anzeigen und grafische Benutzeroberfläche reduzierten Lesefehler und verbesserten den Arbeitsablauf.

• Zuverlässige Leistung: Keine Helligkeits- oder Farbverschiebung nach monatelanger kontinuierlicher Nutzung.

• Flexible Integration: Durch das kompakte Modul blieb das Design des Analysators klein und ergonomisch.
