FN1010D069A
10.1
-20 ~ 70
-30 ~ 80
1280x800
ALLE
450
Anpassbar
LVDs
| Menge: | |
|---|---|

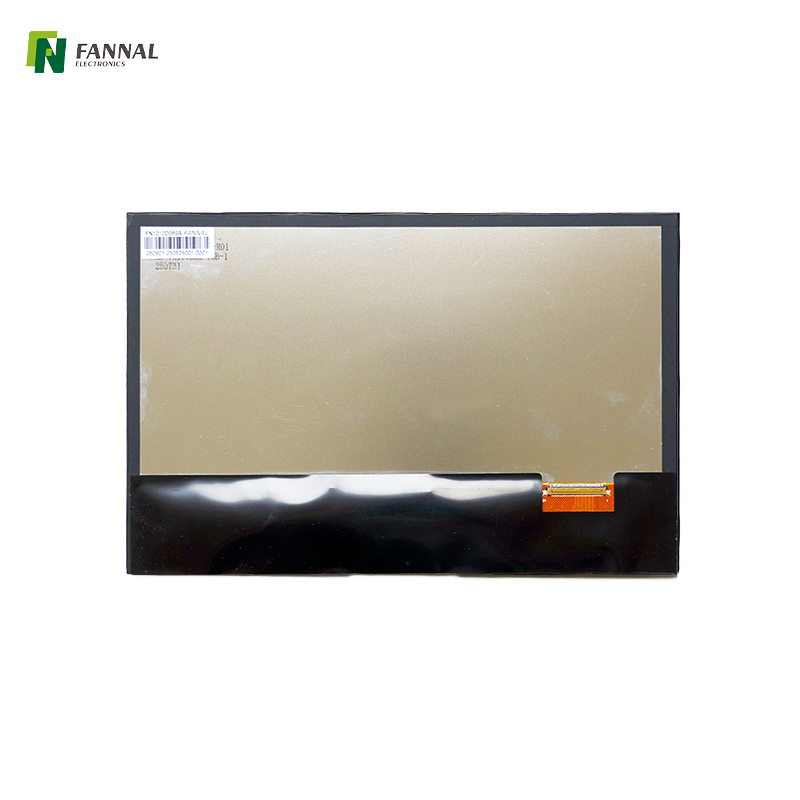

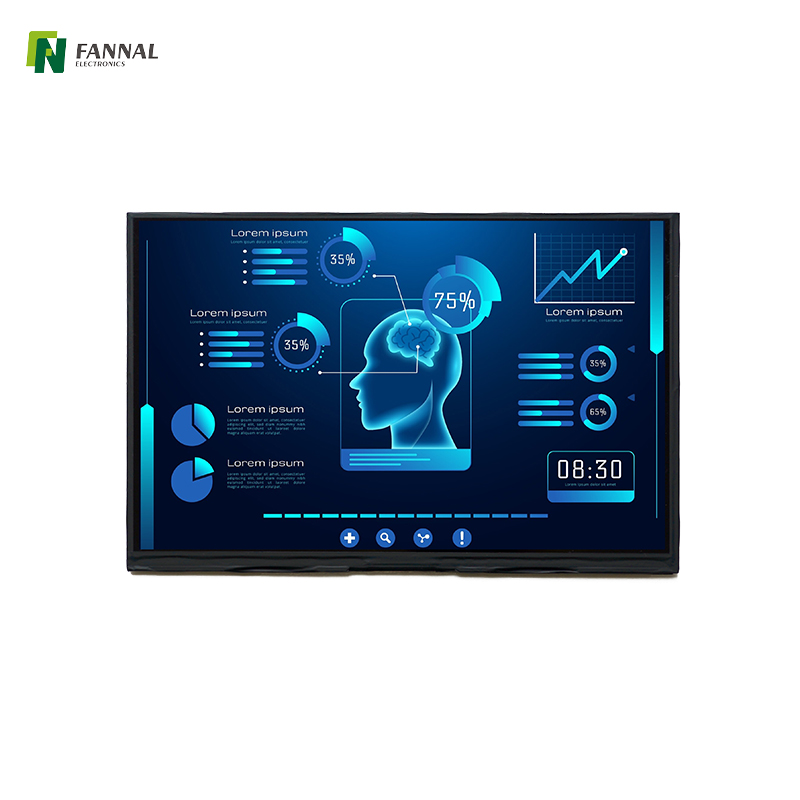

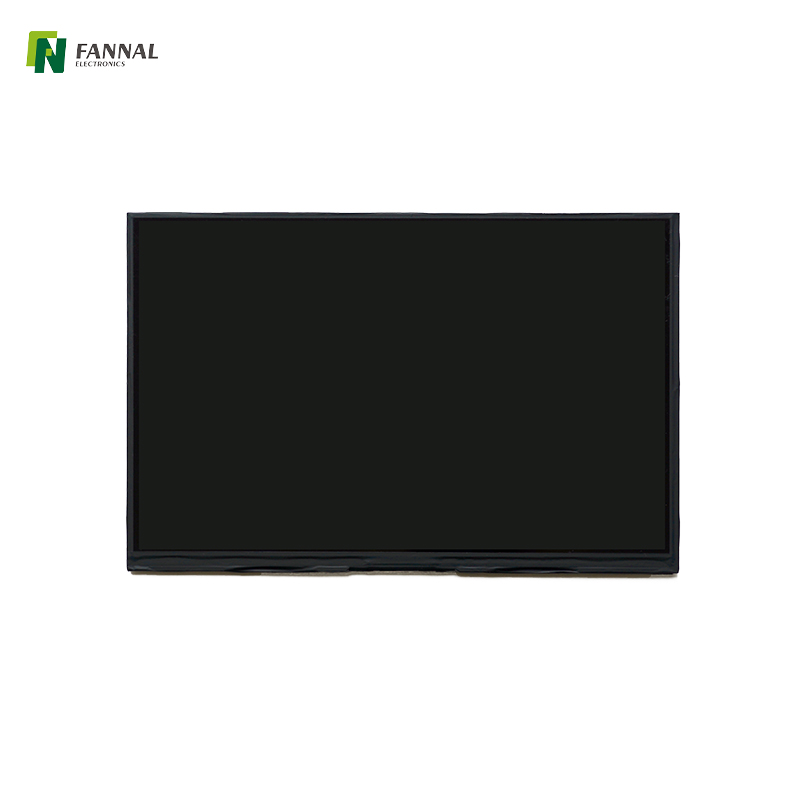

10.1 'TFT LCD -Anzeigemodul IPS 1280x800
Warum das 10,1-Zoll-TFT-Display wählen?
10,1-Zoll-IPS-TFT-LCD-Panel
10,1-Zoll-Display mit einer Auflösung von 1280 x 800 (WXGA) , das eine scharfe Bildqualität und ein Seitenverhältnis von 16:10 liefert, das für moderne UI-Layouts geeignet ist.
Großer Betrachtungswinkel (IPS-Technologie)
Das IPS-Panel gewährleistet weite Betrachtungswinkel von 178° mit konsistenter Farbwiedergabe und minimaler Farbverschiebung aus jeder Richtung.
Hohe Helligkeitsleistung.
Typische Helligkeit von 450 cd/m² , gute Lesbarkeit in Innenräumen und halbhellen Umgebungen.
Industrieller Temperaturbereich
Entwickelt für stabilen Betrieb unter rauen Bedingungen mit einer Betriebstemperatur von -20 °C bis +70 °C und erweiterter Lagertemperaturunterstützung.
LVDS-Schnittstelle für zuverlässige Signalübertragung
Die Standard- LVDS-Schnittstelle bietet eine stabile, rauscharme Datenübertragung, ideal für industrielle und eingebettete Systeme.
Geringer Stromverbrauch.
Angetrieben durch 3,3 V Logikspannung , optimiert für eingebettete Plattformen und langfristigen Dauerbetrieb.
Touchscreen optional.
Kann auf Anfrage mit kapazitiven oder resistiven Touchpanels integriert werden und unterstützt kundenspezifische HMI-Lösungen.
Lassen Sie das 10,1-Zoll-TFT-Display von Profis weltweit vertrauen. Ob für industrielle Geräte, kommerzielle Displays oder modernste Projekte, dieses Display liefert die Leistung, die Sie benötigen.
LCD -Größe (Zoll): | 10.1 (Diagonal) |
Auflösung: | 1280 (h) × 800 (v) |

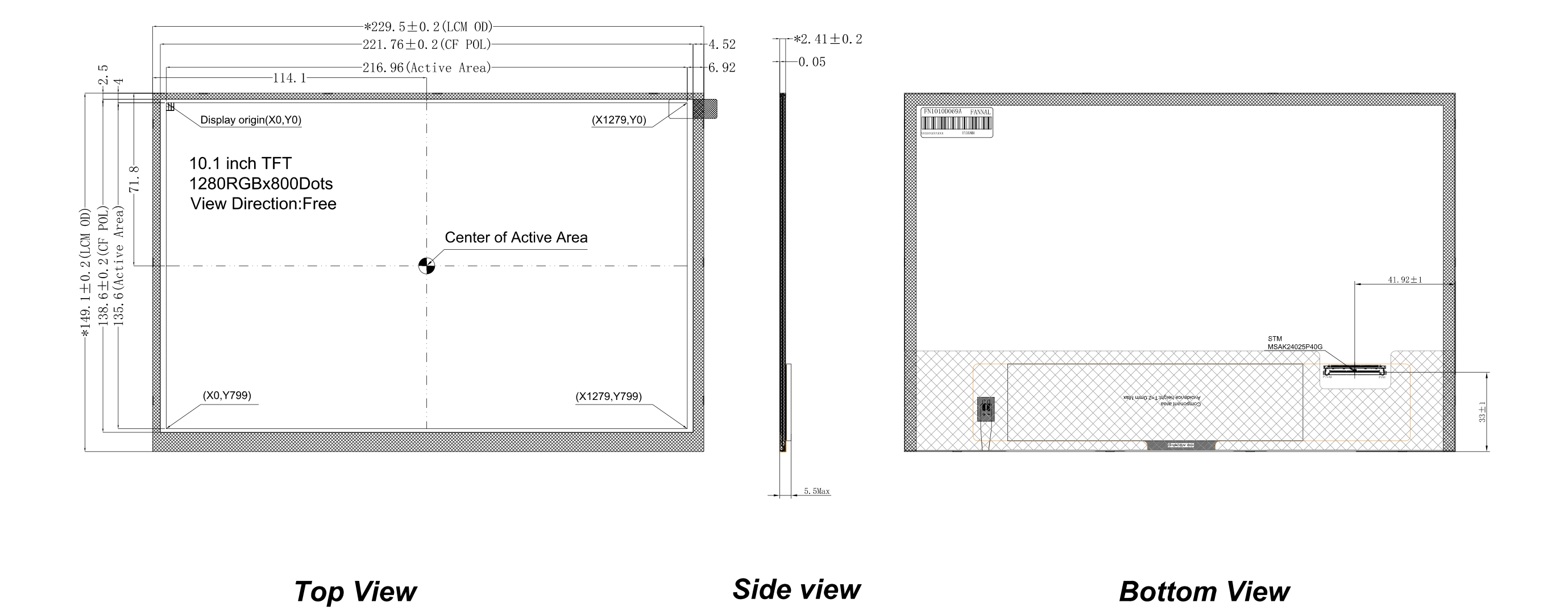

Aktiver Bereich (MM): | 216,96 (h) × 135,6 (v) |
Modulgröße (MM): | 229.5 (w) x149,1 (h) × 2,41 (d) |
Anzeigemodus (MM): | Normalerweise schwarz, übertragbar |
Schnittstelle: | LVDs |
Richtung anzeigen: | ALLE |
Stromversorgung (v): | 3.3 |
Luminanz (CD/M2): | 450 (Typ.) |
Betriebstemperatur (° C): | -20 ~+70 |
Lagertemperatur (° C): | -30 ~+80 |
| STIFT | Symbol |
| 1 | NC |
| 2 | VDD |
| 3 | VDD |
| 4 | VDD |
| 5 | NC |
| 6 | GND |
| 7 | GND |
| 8 | Rxinon |
| 9 | Rxinop |
| 10 | GND |
| 11 | Rxin1n |
| 12 | Rxin1p |
| 13 | GND |
| 14 | Rxin2n |
| 15 | Rxin2p |
| 16 | GND |
| 17 | Rxclkn |
| 18 | Rxclkp |
| 19 | GND |
| 20 | Rxin3n |
| 21 | Rxin3p |
| 22 | GND |
| 23 | NC |
| 24 | NC |
| 25 | GND |
| 26 | NC |
| 27 | NC |
| 28 | GND |
| 29 | NC |
| 30 | NC |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | NC |
| 35 | LED PWM |
| 36 | NC |
| 37 | NC |
| 38 | VLED 12V |
| 39 | VLED 12V |
| 40 | VLED 12V |
Dieses 10,1-Zoll-IPS-TFT-LCD-Modul eignet sich für eine Vielzahl professioneller und industrieller Anzeigeanwendungen, darunter:
Industrielle HMI-Panels
, Steuerungssysteme, SPS-Schnittstellen und industrielle Automatisierungsgeräte.
Eingebettete Systeme und SBC-Projekte
Ideal für eingebettete Controller, Entwicklungsplatinen und kundenspezifische Elektronik, die LVDS-Anzeigen erfordern.
Kommerzielle Display-Ausrüstung,
POS-Terminals, Informationskioske und Selbstbedienungsautomaten.
Medizin- und Laborgeräte
Diagnosegeräte, Überwachungssysteme und Steuerschnittstellen.
Transport und Instrumentierung
Fahrzeuganzeigen, Messgeräte und Systemstatusanzeigen.
Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32' | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32' | Ideal für robuste, großformatige Industrieanwendungen |
FANNAL, gegründet 2011, ist ein Spezialist für Touch-Display-Lösungen und liefert weltweit hochwertige Produkte und technische Dienstleistungen. Wir entwickeln und fertigen hausintern kundenspezifische Displays, PCAP-Touchscreens und optisches Bonding. Unsere Lösungen dienen Industrie-, Outdoor-, Medizin-, Automobil- und anderen Anwendungen.
Wir sind ein schnell wachsendes High-Tech-Unternehmen, das von SECO , einem europäischen Marktführer für elektronische Geräte und Embedded Computing, finanziell unterstützt wird. Wir verfügen über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 . Unsere Produkte sind REACH- und RoHS- konform. Prüfberichte oder Erklärungen sind auf Anfrage erhältlich.
Mit stabiler Qualität und technischem Support hilft FANNAL seinen Kunden, wettbewerbsfähig zu bleiben und ihre Produkte weltweit zu differenzieren.
 | Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Tuchscreens und Touch-Monitoren. |
| One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden |
| Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort. |
| Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen. |
| Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung. |
| Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform. |
A:
Bei diesem Display handelt es sich um ein bloßes TFT-LCD-Modul mit LVDS-Schnittstelle , was bedeutet, dass es nicht direkt über HDMI-, VGA- oder USB- Signale angesteuert werden kann.
Sie benötigen:
Ein LVDS-kompatibles Mainboard , bzw
Eine separate LCD-Controllerplatine zur Konvertierung von HDMI/DVI in LVDS.
Dies ist ein häufiger Integrationspunkt, an dem Projekte scheitern. Daher ist die frühzeitige Bestätigung der Signalkompatibilität von entscheidender Bedeutung.
A:
Nicht direkt. Raspberry Pi gibt HDMI aus , während dieses Modul LVDS verwendet. .
Für die Verwendung mit SBCs ist eine HDMI-zu-LVDS-Controllerplatine erforderlich.
Wenn Sie einen Prototyp oder ein Evaluierungssystem entwickeln, können wir Ihnen eine passende Controller-Lösung empfehlen oder liefern.
A:
Ja. Das Panel ist auf Zuverlässigkeit in Industriequalität ausgelegt und unterstützt:
Dauerbetrieb
Großer Temperaturbereich (-20°C bis +70°C)
Stabile Helligkeit über längere Nutzungszyklen
Dadurch eignet es sich für HMI-Panels, Kioske und Steuerungssysteme, die rund um die Uhr laufen.
A:
Ja. Wir können dieses Display als vollintegriertes Touch-Display-Modul liefern , inklusive:
Projiziert-kapazitive (PCAP) oder Resistive Touch
Optisches Bonden
Maßgeschneiderte FPC-, Abdecklinsen- und Firmware-Optimierung
Dies reduziert die Lieferantenkomplexität und beschleunigt Ihren Produktentwicklungszyklus.
