Was ist ein Twisted Nematic (TN) Display?

Ein Twisted Nematic (TN)-Display ist eine Art LCD-Technologie, die die kontrollierte Rotation von Flüssigkristallmolekülen nutzt, um die Lichtdurchlässigkeit zu modulieren. Es handelt sich um den einfachsten und kostengünstigsten LCD-Modus, der häufig in Industrie- und Einstiegsanzeigesystemen verwendet wird.

Aus Fertigungssicht ist TN die Basis-LCD-Architektur und bietet die geringste Komplexität in Bezug auf Zellstruktur, Antriebsanforderungen und Materialkosten. Dadurch eignet es sich hervorragend für hochvolumige, kostensensible oder funktionsorientierte Anwendungen wie Instrumentierung, industrielle Schalttafeln und eingebettete HMIs.

Wie funktioniert ein TN-Display?

Bei einem TN-Display werden Flüssigkristallmoleküle ohne Spannung um 90° gedreht, wodurch polarisiertes Licht durchgelassen wird. Wenn Spannung angelegt wird, richten sich die Moleküle vertikal aus und blockieren das Licht. Dadurch entsteht der sichtbare Kontrast zwischen hellen und dunklen Zuständen.

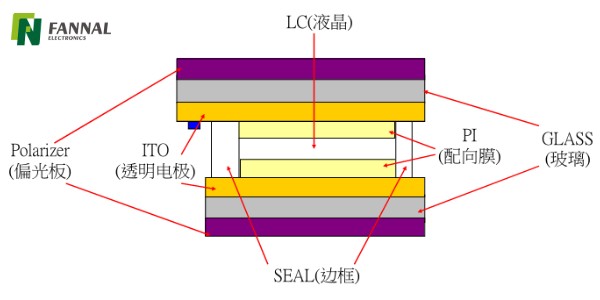

Optische Kernstruktur (Ansicht auf Modulebene)

Ein Standard-TN-LCD-Stack umfasst:

• Top-Polarisator

• Glassubstrat mit ITO-Elektroden

• Ausrichtungsebene

• Verdrehte nematische Flüssigkristallschicht (~90° Drehung)

• Unteres Substrat

• Unterer Polarisator (senkrecht nach oben)

Funktionsprinzip (technische Aufschlüsselung)

Spannung AUS (normalerweise Weißmodus):

• LC-Moleküle behalten eine helikale Drehung um 90° bei

• Polarisiertes Licht rotiert mit der LC-Struktur

• Licht passiert den zweiten Polarisator → Pixel erscheint hell

Spannung EIN:

• Das elektrische Feld zwingt LC-Moleküle in eine vertikale Ausrichtung

• Es findet keine Polarisationsdrehung statt

• Licht wird durch den zweiten Polarisator blockiert → Pixel erscheint dunkel

Technischer Hinweis:
Die elektrooptische Reaktion hängt stark ab von:

• Gleichmäßigkeit der Zelllücken

• Qualität der Ausrichtungsebene

• Antriebsspannungskurve (VT-Kurve)

Warum werden TN-Displays immer noch häufig in industriellen Anwendungen eingesetzt?

TN-Displays sind nach wie vor weit verbreitet, da sie die beste Kombination aus niedrigen Kosten, schneller Reaktionszeit und einfacher Antriebsarchitektur bieten. Sie eignen sich besonders dort, wo Leistungskompromisse im Austausch für Robustheit und Kosteneffizienz akzeptabel sind.

Hauptvorteile (technische Sicht)

• Niedrige Kostenstruktur

  • Weniger Prozessschritte im Vergleich zu IPS/VA

  • Ausgereifte Lieferkette, hoher Ertrag

• Schnelle Reaktionszeit

  • Typischerweise 1–5 ms (TFT TN)

  • Geeignet für dynamische Datenanzeige und Bewegungsinhalte

• Geringer Stromverbrauch

  • Besonders im passiven TN (Segment LCD)

  • Ideal für batteriebetriebene Geräte

• Große Temperaturanpassungsfähigkeit

  • Kann für optimiert werden -30°C bis +80°C

  • Häufig in Außen- und Industrieumgebungen

• Flexibilität bei der Lesbarkeit bei Sonnenlicht

  • Funktioniert gut mit:

    • Reflektierender Modus

    • Transflektiver Modus

    • Hintergrundbeleuchtung mit hoher Helligkeit

Systemeinblick:
TN ist oft die bevorzugte Wahl, wenn die optische Leistung nicht die primäre Einschränkung darstellt , sondern Zuverlässigkeit, Kosten und Reaktionsgeschwindigkeit.

Welche Einschränkungen gibt es bei TN-Displays?

TN-Displays haben aufgrund des vertikalen Ausrichtungsverhaltens unter Spannung eingeschränkte Betrachtungswinkel und eine schwächere Farbleistung. Diese Einschränkungen werden bei Anwendungen, die eine Sichtbarkeit aus mehreren Winkeln oder eine genaue Farbwiedergabe erfordern, von entscheidender Bedeutung.

Hauptnachteile

• Enger Betrachtungswinkel

  • Typisch: 45°–60° (mit Grauinversionsproblemen)

  • Erfordert eine strikte Installationsausrichtung

• Geringeres Kontrastverhältnis

  • Im Vergleich zu VA oder OLED

  • Die Schwarzwerte sind schwächer

• Farbverschiebung und -umkehr

  • Vor allem in vertikaler Blickrichtung

  • Kritisches Risiko für die HMI-Lesbarkeit

• Begrenzte optische Einheitlichkeit

  • Empfindlicher gegenüber Prozessschwankungen

Technisches Risiko:
In Steuerungssystemen kann ein schlechter Betrachtungswinkel dazu führen, dass kritische Daten falsch gelesen werden , insbesondere wenn Bediener nicht direkt auf das Display blicken.

TN vs. IPS vs. VA vs. OLED: Was ist der Unterschied?

Der Hauptunterschied liegt in der molekularen Ausrichtung und Lichtmodulation, die sich direkt auf Betrachtungswinkel, Kontrast und Reaktionszeit auswirkt.

Vergleich der Display-Technologie

Einblick in die Auswahl:

• Wählen Sie TN → kostensensibel, schnelle Reaktion, fester Betrachtungswinkel

• Wählen Sie IPS → HMI, medizinische, UI-kritische Systeme

• Wählen Sie VA → Anwendungen mit hohem Kontrast

• Wählen Sie OLED → Premium-Benutzeroberfläche, nicht typisch für den rauen industriellen Einsatz

Wann sollten Sie für Ihr Projekt ein TN-Display wählen?

Sie sollten sich für ein TN-Display entscheiden, wenn Kosten, Reaktionsgeschwindigkeit und Robustheit gegenüber Umgebungsbedingungen wichtiger sind als Betrachtungswinkel und Farbgenauigkeit.

Typische Anwendungsfälle

• Industriekontrollpaneele

• Handmessgeräte

• Outdoor-Ausrüstung (mit transflektivem Design)

• POS-Terminals

• HMI-Systeme der Einstiegsklasse

Checkliste für technische Entscheidungen

Wählen Sie TN, wenn:

• ✔ Blickrichtung ist fixiert

• ✔ Das Budget ist stark begrenzt

• ✔ Schnelle Reaktion ist erforderlich

• ✔ Die Betriebstemperatur ist extrem

• ✔ Keine strengen Anforderungen an die Farbgenauigkeit

Vermeiden Sie TN, wenn:

• ✖ Mehrbenutzeransicht ist erforderlich

• ✖ Die Lesbarkeit der Benutzeroberfläche ist aus allen Blickwinkeln von entscheidender Bedeutung

• ✖ High-End-Schnittstelle oder Branding sind wichtig

Wie wird TN in Touch-Display-Module (TPM) integriert?

In modernen Systemen werden TN-Panels häufig über optisches Bonding und kundenspezifische Schnittstellen in Touch Panel Module (TPM) integriert.

Überlegungen zur Integration

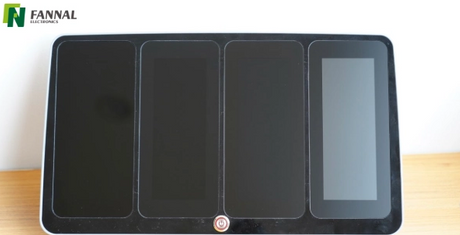

• Optisches Bonden (OCA / OCR)

  • Verbessert den Kontrast und die Lesbarkeit bei Sonnenlicht

  • Reduziert interne Reflexionen

• Touch-Integration

  • PCAP (projiziert kapazitiv) kann Folgendes einführen:

    • EMI-Rauschen

    • Erdungsherausforderungen

• Hintergrundbeleuchtungsdesign

  • Hohe Helligkeit (800–1500 Nits) für den Außenbereich

  • Wärmemanagement erforderlich

• EMI-Abschirmung

  • Notwendig in industriellen Umgebungen

  • Speziell für kapazitive Touchsysteme

Einblicke auf Systemebene:
TN + optisches Bonding + Hintergrundbeleuchtung mit hoher Helligkeit können die Leistungslücke mit IPS bei der Lesbarkeit im Freien erheblich schließen , und das zu geringeren Kosten.

Wie sieht die Zukunft der TN-Display-Technologie aus?

Die TN-Technologie wird in kostenorientierten und industriellen Anwendungen weiterhin bestehen bleiben, auch wenn sie in High-End-Märkten durch IPS und OLED ersetzt wird. Seine Stärke liegt in der Reife, Stabilität und Kosteneffizienz , nicht in der visuellen Leistung.

Branchentrend

• Rückgang bei Verbraucherdisplays

• Stabil in:

  • Industriell

  • Automotive-Subsysteme

  • Geräte mit geringem Stromverbrauch

Strategische Erkenntnis:
TN ist keine „Standardwahl“ mehr, sondern eine bewusste technische Entscheidung zur Kosten-Leistungs-Optimierung.

FAQ

Können TN-Displays im Außenbereich eingesetzt werden?

Ja. Mit transflektivem Design und optischem Bonding können TN-Displays eine gute Lesbarkeit bei Sonnenlicht und einen geringen Stromverbrauch erreichen.

Ist TN oder IPS besser für industrielle HMI?

IPS bietet bessere Sichtbarkeit und Benutzererfahrung, TN ist jedoch kostengünstiger und für Installationen mit festem Winkel geeignet.

Was ist der Unterschied zwischen TN-LCD und TN-TFT?

TN bezieht sich auf den Flüssigkristallmodus, während TFT sich auf die Aktivmatrix-Ansteuermethode bezieht. TN TFT kombiniert beides für eine höhere Auflösung und eine schnellere Aktualisierung.

Unterstützen TN-Displays kapazitive Berührungen?

Ja, aber die EMI-Abschirmung und das Erdungsdesign müssen sorgfältig entwickelt werden, um eine stabile Touch-Leistung zu gewährleisten.
