AMOLED-Banding: Was es verursacht und wie man es minimiert

Unter AMOLED-Streifen versteht man sichtbare vertikale oder horizontale Streifen, die am deutlichsten bei Hintergründen mit geringem Grauanteil oder gleichmäßig dunklen Szenen erscheinen. Es handelt sich um ein Phänomen der Ungleichmäßigkeit der Leuchtdichte , das typischerweise zwischen 1 % und 20 % der Graustufen auftritt.

Im Gegensatz zu generischen „Anzeigedefekten“ entsteht Streifenbildung bei AMOLED-Panels durch die grundlegende Art und Weise, wie OLED-Pixel elektrisch angesteuert werden. Um dies zu verstehen, muss man sich die stromführende Architektur, das Verhalten der TFT-Rückwandplatine und die Algorithmen zur Alterungskompensation ansehen.

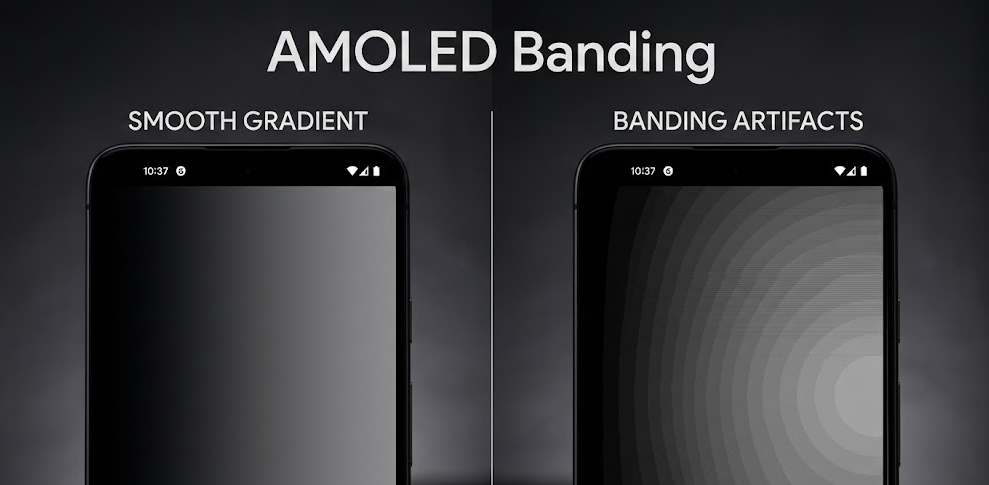

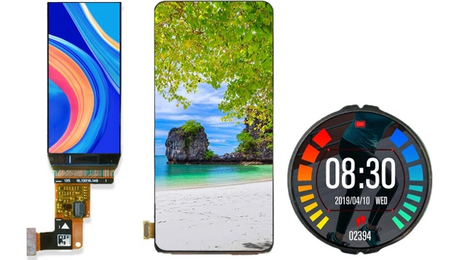

Was genau ist AMOLED-Banding?

Banding ist eine Art räumlicher Luminanzschwankung, bei der benachbarte Pixelspalten oder -zeilen bei identischen digitalen Eingangswerten leicht unterschiedliche Helligkeitsstufen abgeben.

Es ist am sichtbarsten:

• Bei geringer Helligkeit (nahe Schwarz)

• Auf einheitlichen grauen Hintergründen

• Bei langsamen Steigungsübergängen

• Nach der Plattenalterung

Es wird oft mit Mura verwechselt , sie sind jedoch nicht identisch:

• Mura → allgemeine Ungleichmäßigkeit (Flecken, Trübung)

• Banding → strukturierte zeilenbasierte Variation (normalerweise spaltenorientiert)

Die Streifenbildung erfolgt in der Regel systematisch und nicht zufällig.

Hauptursachen für AMOLED-Banding

1️⃣ Pixelstromvariation (Kernmechanismus)

AMOLED-Pixel sind strombetriebene Geräte.

Die Leuchtdichte jedes Subpixels wird bestimmt durch:

OLED-Leuchtdichte ∝ Treiberstrom

Kleine Variationen in:

• TFT-Schwellenspannung (Vth)

• Trägermobilität

• Kanallänge

• Genauigkeit des Speicherkondensators

zu Stromabweichungen zwischen benachbarten Pixeln führen.

Bei hoher Helligkeit werden Unterschiede maskiert.
Bei niedrigem Strom (niedriges Grau) werden Abweichungen wahrnehmbar.

Aus diesem Grund ist die Streifenbildung in dunklen Szenen stärker sichtbar.

2️⃣ Ungleichmäßigkeit der TFT-Backplane

Die meisten AMOLED-Panels verwenden LTPS- oder LTPO-TFT-Backplanes.

Variabilität in:

• Laserglühen

• Dicke der Oxidschicht

• Schwellenspannungsdrift

• Leckstrom

erzeugt spalten- oder zeilenweise Luminanzinkonsistenzen.

Da AMOLED (im Gegensatz zu LCD) über keine Diffusions-Hintergrundbeleuchtungsschicht verfügt, gibt es keinen optischen Mittelungsmechanismus, um diese Unterschiede zu verbergen.

3️⃣ Niedrige Grau-Gamma-Empfindlichkeit

Bei niedrigen Graustufenstufen:

• DAC-Auflösungsgrenzen

• Quantisierungsschritte

• Dithering-Strategien

haben eine erhebliche visuelle Wirkung.

Eine Abweichung von 1 LSB bei 5 % Grau ist weitaus auffälliger als bei 80 % Grau.

Eine unsachgemäße Gammakalibrierung verstärkt die sichtbare Streifenbildung.

4️⃣ Alterung und unterschiedlicher Abbau

OLED-Materialien verschlechtern sich mit der Zeit.

Zu den Faktoren gehören:

• Alterungsrate der blauen Subpixel

• Unterschiedliche Nutzungsmuster

• Statische UI-Regionen

Da organische Schichten ungleichmäßig altern, kann es für Luminanzkompensationsalgorithmen schwierig sein, räumliche Abweichungen vollständig zu korrigieren.

Diese alterungsbedingte Ungleichmäßigkeit erscheint bei älteren Panels häufig als Streifenbildung.

Warum IPS-LCD selten ähnliche Streifenbildung zeigt

IPS-LCD ist auf Pixelemissionsebene spannungsgesteuert, nicht stromgesteuert.

Wesentlicher struktureller Unterschied:

• OLED → selbstemittierendes Pixel

• IPS → durchlässiges Pixel mit gemeinsamer Hintergrundbeleuchtung

Die Hintergrundbeleuchtung bietet:

• Optische Streuung

• Leichtes Mischen

• Räumliche Homogenisierung

Dies wirkt als natürlicher Gleichmäßigkeitsstabilisator.

Während bei IPS Backlight Bleeding oder Clouding auftreten kann, kommt es aufgrund der optischen Glättung seltener zu strukturierten Streifen mit geringem Grauanteil.

Technische Methoden zur Reduzierung von AMOLED-Banding

Hersteller wenden verschiedene Schadensbegrenzungstechniken an:

Pixelkompensationsschaltungen

Moderne AMOLED-Panels verwenden 6T1C oder fortschrittlichere Kompensationspixelstrukturen, um Schwankungen des TFT-Schwellenwerts auszugleichen.

Werkskalibrierung

Bei der Herstellung werden für jedes Panel Gleichmäßigkeitskorrekturtabellen angewendet.

Algorithmen zur Alterungskompensation

Regelmäßige Neukalibrierungszyklen (insbesondere bei Fernsehern und High-End-Panels) passen die aktuellen Treiberwerte an.

Dithering und zeitliche Mittelung

Low-Gray-Dithering reduziert sichtbare Abstufungen, kann jedoch bei schlechter Abstimmung zu leichtem Flimmern führen.

Verbesserte Backplane-Materialien

LTPO-Backplanes reduzieren den Stromverbrauch und verbessern die Stabilität, aber die Gleichmäßigkeit der Gleichmäßigkeit hängt immer noch stark von der Prozesssteuerung ab.

Wann ist AMOLED-Banding wichtig?

Die Streifenbildung wird kritisch in:

• Medizinische Bildgebungsdisplays (Low-Gray-Diagnostik)

• Professionelle Farbkorrekturmonitore

• Schnittstellen für den Nachtmodus im Automobilbereich

• Industrie-HMIs im dunklen Design

Bei rein dynamischen Verbraucheranwendungen fällt es oft weniger auf.

Bei industriellen Anwendungen mit anhaltend dunklen UI-Hintergründen wird die Gleichmäßigkeitsstabilität wichtiger als das absolute Kontrastverhältnis.

Ist AMOLED-Banding ein Defekt?

Nicht unbedingt.

Ein geringes Maß an Streifenbildung ist bei stromgesteuerten emittierenden Displays inhärent. Ein Mangel liegt erst dann vor, wenn:

• Es überschreitet die Herstellertoleranz

• Es beeinträchtigt die Benutzerfreundlichkeit der Anwendung

• Es besteht die Homogenitätsspezifikationstests nicht

Die Einheitlichkeit wird normalerweise wie folgt quantifiziert:

• Prozentsatz der Leuchtdichteabweichung

• Variation von Spalte zu Spalte

• Delta-E-Mapping bei niedrigem Grau

Letzte Gedanken

AMOLED-Banding ist nicht nur ein kosmetisches Problem – es hat seine Wurzeln in der Physik stromgesteuerter emittierender Pixel und der TFT-Variabilität.

Obwohl fortschrittliche Kompensationstechniken die Sichtbarkeit erheblich verringern, kann sie nicht vollständig beseitigt werden. Für Anwendungen, die eine extreme Gleichmäßigkeit der Graustufen und Langzeitstabilität erfordern, müssen Ingenieure Folgendes abwägen:

• Visuelle Kontrastvorteile von AMOLED

• Gleichmäßigkeit, Robustheit und Alterungsstabilität von LCD-Technologien

Die richtige Wahl hängt nicht von Marketingaussagen ab, sondern von den Anforderungen an die Luminanztoleranz auf Anwendungsebene.
