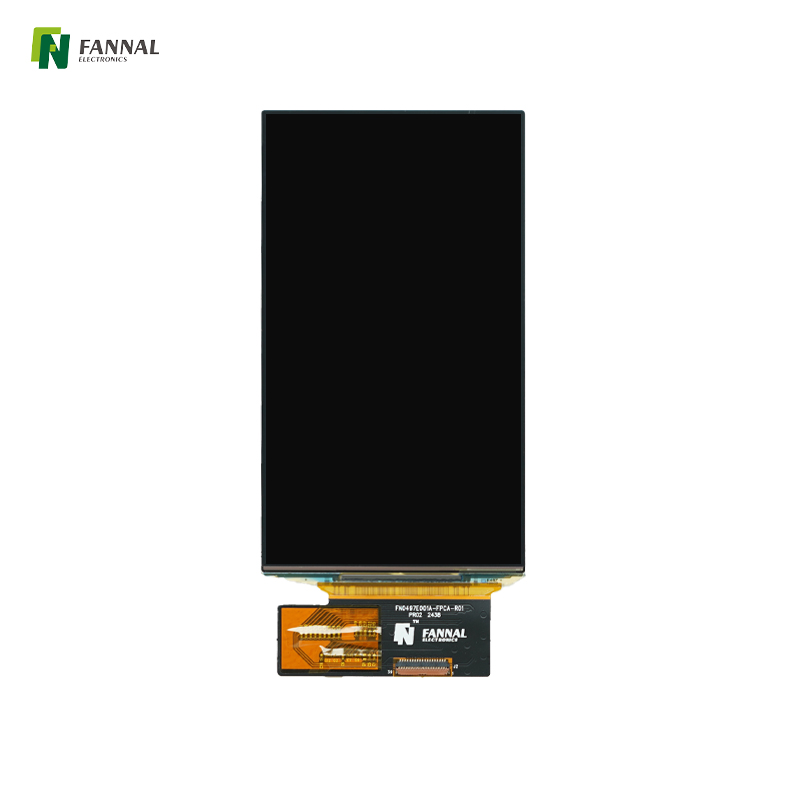

4,97-Zoll-Industrie-AMOLED-Display

4,97-Zoll-AMOLED-Display

Modell:
FN0497E001A
Operation Temperatur (℃):
-20 ~+60 ℃
Speichertemperatur (℃):
-30 ~+70 ℃
Auflösung:
720 × 1280
Richtung:
ALLE
Schnittstelle:
MIPI
Helligkeit (CD/m²):
350
Touch-Screen:
Kann ausgewählt werden

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben

Produktmerkmale

Produktzeichnung

Spezifikation

Produktanwendung

4,97 Zoll AMOLED-Display, 720 × 1280, MIPI, 350 cd/m²

Dieses AMOLED-Display mit einem 4,97-Zoll-Bildschirm mit einer Auflösung von 720 × 1280 bietet eine hohe Helligkeit von 350 cd/m² und verwendet die MIPI-Schnittstelle. Smartwatches: Die kompakte Größe und hohe Auflösung machen dieses Display zu einer ausgezeichneten Wahl für Smartwatches und bieten klare und lebendige Schnittstellen für Zeitmessung, Fitnessverfolgung und Benachrichtigungen. Tragbare Spielekonsolen: Die hochwertige Bildausgabe und die schnelle Reaktionszeit verbessern das Spielerlebnis, sorgen für reibungslose Grafiken und das immersive Gameplay unterwegs. Medizinische Instrumente: Die Genauigkeit und Zuverlässigkeit des Displays machen es für medizinische Geräte geeignet, wobei die Präzision bei der Datenvisualisierung für die Überwachung und Diagnose von entscheidender Bedeutung ist. Kfz -Displays: Dieses Display ist ideal für Automobil -Dashboards oder Mittelkonsolen und bietet eine klare und knackige visuelle Ausgabe für die Navigation, Unterhaltung und Fahrzeuginformationen und verbessert das Gesamtfahrerlebnis.

屏幕截图 2024-10-23 143930

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	4,97 (Diagonal)
Auflösung:	720 (h) × 1280 (v)
Pixel -Tonhöhe:	28.65 (h) x85.95 (v)
Aktiver Bereich (MM):	61,884 (H) × 110,016 (V)
Modulgröße (MM):	64,12 × 116,72 × 0,84
Anzeigetyp:	Amoliert
Schnittstelle:	MIPI
Richtung anzeigen:	ALLE
Stromversorgung:	3.3
Luminanz (CD/M2):	350 (Typ.)

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung
1	VPP	P	MTP OLED.
2	GND	P	Boden.
3	Wirbel	Io	Power IC Control Pin.
4	D3n	I	MIPI DSI Negatives Differentialdatensignal.
5	Oled_en	O	Power IC Enable Control Pin (Hinweis: 'H ' = VDD Level, 'l ' = vssi Level.
6	D3p	I	MIPI DSI Positives Differentialdatensignal.
7	PCD (NC)	-	Keine Verbindung.
8	GND	P	Boden.
9	Err_flag (NC)	-	Keine Verbindung.
10	D0n	I	MIPI DSI Negatives Differentialdatensignal.
11	ZURÜCKSETZEN	I	Signaleingang zurücksetzen.
12	D0p	I	MIPI DSI Positives Differentialdatensignal.
13	Vddio	P	Treiber IC -Regler -Stromversorgung.
14	GND	P	Boden.
15	VSP	P	Eingangsanodenspannung von der Einstellungsschaltung.
16	Clkn	I	MIPI DSI Negatives Taktsignal.
17	VCI	P	Analogspannung liefern.
18	CLKP	I	MIPI DSI Positives Taktsignal.
19	Tsp_attn (NC)	-	Keine Verbindung.
20	GND	P	Boden.
21	TSP_SDA (NC)	-	Keine Verbindung.
22	D1n	I	MIPI DSI Negatives Differentialdatensignal.
23	TSP_SCL (NC)	-	Keine Verbindung.
24	D1p	I	MIPI DSI Positives Differentialdatensignal.
25	TSP_RESET (NC)	-	Keine Verbindung.
26	GND	P	Boden.
27	NC	-	Keine Verbindung.
28	D2n	I	MIPI DSI Negatives Differentialdatensignal.
29	TSP_3.3V (NC)	-	Keine Verbindung.
30	D2p	I	MIPI DSI Positives Differentialdatensignal.
31	Vddio	P	Treiber IC -Regler -Stromversorgung.
32	GND	P	Boden.
33	GND	P	Boden.
34	Elvss	P	Negative Stromversorgung für Panel.
35	Elvdd	P	Positive Stromversorgung für Panel.
36	Elvss	P	Negative Stromversorgung für Panel.
37	Elvdd	P	Positive Stromversorgung für Panel.
38	Elvss	P	Negative Stromversorgung für Panel.
39	Elvdd	P	Positive Stromversorgung für Panel.

Elektrische Eigenschaften:

Parameter	Symbol:	Min.	Typ.	Max.	Einheit
Amoled Power positiv	Elvdd	---	4.6	---	V
Amoled Power Negativ	Elvss	---	-2.5	---	V

Anwendung

AMOLED -Displays werden in verschiedenen Anwendungen aufgrund ihrer leuchtenden Farben, hervorragenden Kontrastverhältnisse und Energieeffizienz häufig verwendet. Hier sind einige wichtige Anwendungen:
