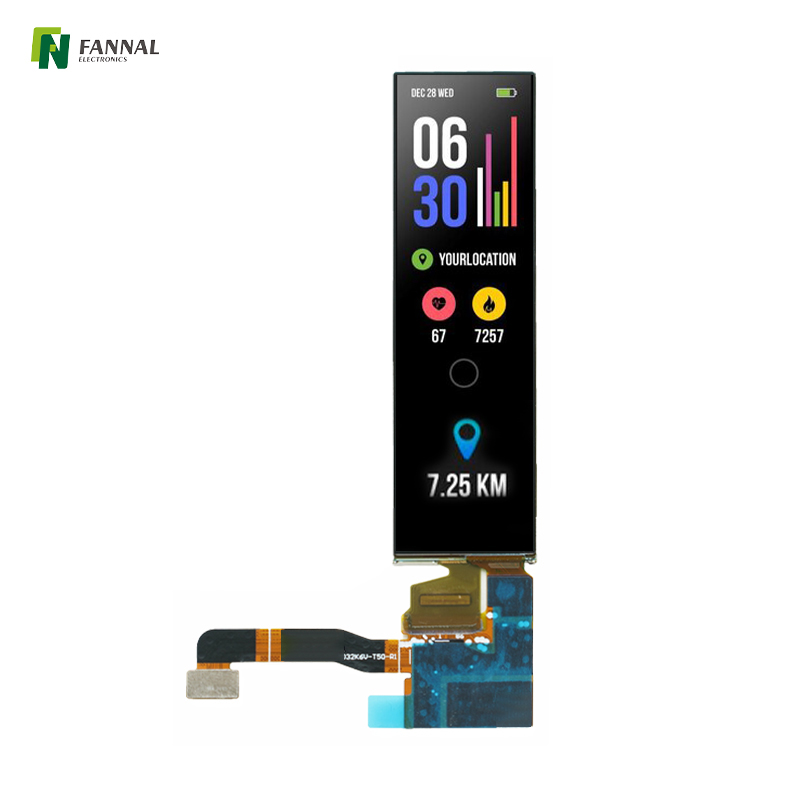

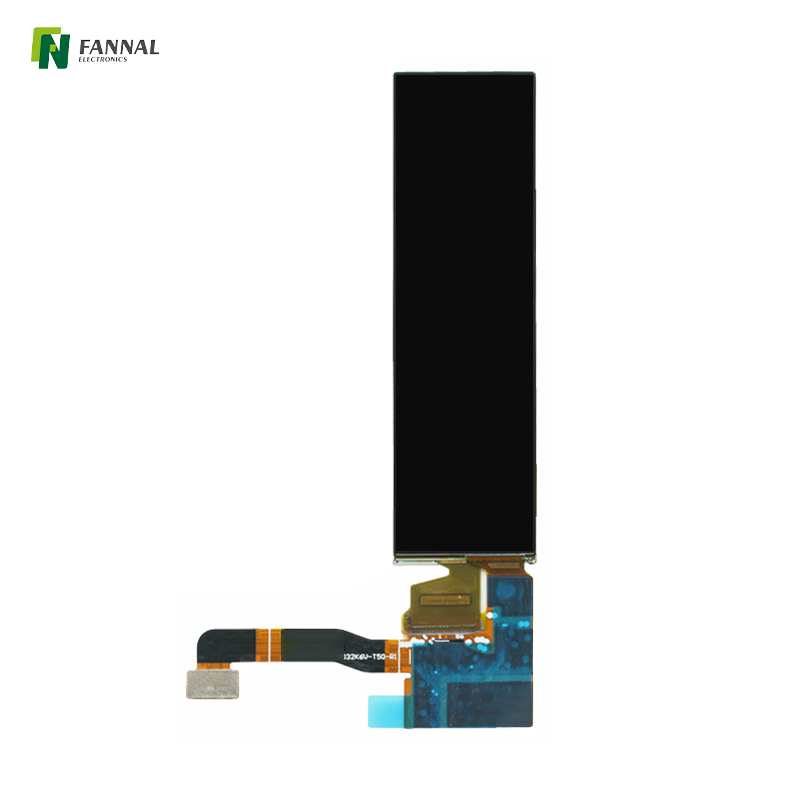

3,2 -Zoll -Stange Amoled Display 262x928 MIPI -Schnittstelle OLED -Bildschirm

3.189 Zoll AMOLED-Display

Modell:
FN0320E002A
Produktmarke:
FANNAL
Größe (Zoll):
3.2
Operation Temperatur (℃):
-20 ~+70 ℃
Speichertemperatur (℃):
-40 ~+80 ℃
Schnittstelle anzeigen:
MIPI
Auflösung:
262 × 928
Richtung:
ALLE
Helligkeit (CD/m²):
500
Touch-Screen:
Anpassung

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben

Bar Amoled Display Amoled Display Amoliertes LCD-Display Bildschirm kaufen

Produktmerkmale

Produktzeichnung

Spezifikation

Produktanwendung

Das 3,2-Zoll-Stab-AMOLED-Display ist für leistungsstarke, tragbare Geräte mit einer Auflösung von 262 x 928 Pixel ausgelegt . Mit einer Luminanz von 500 Cd/m² sorgt dieses Display für helle und lebendige Bilder, sodass sie für verschiedene Anwendungen geeignet ist, bei denen die Sichtbarkeit von entscheidender Bedeutung ist.

Schlüsselspezifikationen

Aktive Fläche : 22.008 x 77,952 mm
Schnittstelle : MIPI
Luminanz : 500 Cd/m²
Richtung anzeigen : Alle Richtungen (Weitansichtswinkel)

Merkmale

Hochauflösung : Die Pixeldichte der Anzeige ermöglicht scharfe Text und Bilder und verbessert die Benutzererfahrung in tragbaren Anwendungen.
Weite Betrachtungswinkel : Mit der Fähigkeit, die Anzeige klar aus jedem Winkel zu betrachten, gewährleistet es die Benutzerfreundlichkeit unter verschiedenen Bedingungen.
Kompakter Formfaktor : Das barformige Design eignet sich besonders für Anwendungen wie Fitness-Tracker, intelligente Bänder und andere kompakte, tragbare Geräte.
Helligkeit : Die hohe Luminanz macht das Display auch in hellen Umgebungen lesbar und gewährleistet die Benutzerfreundlichkeit in Außenumgebungen.

Dieses AMOLED-Display ist eine hervorragende Wahl für Entwickler, die innovative und benutzerfreundliche, tragbare Geräte erstellen möchten und die Funktionalität mit hervorragender visueller Leistung kombinieren.

屏幕截图 2024-10-23 140911

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	3.189 (Diagonal)
Auflösung:	262 (h) × 928 (V)
Pixel -Tonhöhe:	84 (h) x84 (v)
Aktiver Bereich (MM):	22.008 (h) × 77,952 (v)
Modulgröße (MM):	23,808 × 81,052 × 0,83
Schnittstelle:	MIPI
Richtung anzeigen:	ALLE
Luminanz (CD/M2):	500 (Typ.)

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung
1	GND	P	Boden.
2	GND	P	Boden.
3	Lcm_clkn	E/O	MIPI -DSI -Taktsignal.
4	Vci_en	I	Active High Enable -Eingangspin für VCI.
5	Lcm_clkp	E/O	MIPI DSI Positives Taktsignal.
6	GND	P	Boden.
7	GND	P	Boden.
8	LCD_IO (1,8 V)	P	DIC Logic 1,8V.
9	Lcm_d1p	I	MIPI DSI Negatives Differentialdatensignal.
10	GND	P	Boden.
11	Lcm_d1p	I	MIPI DSI Positives Differentialdatensignal.
12	LCD_RESET	I	Signaleingang zurücksetzen.
13	GND	P	Boden.
14	Lcm_id	I	AUSWEIS.
15	Lcm_d0n	I	MIPI DSI Negatives Differentialdatensignal.
16	GND	P	Boden.
17	Lcm_d0p	I	MIPI DSI Positives Differentialdatensignal.
18	VCC_CTP	P	TP Power 2,8 V.
19	GND	P	Boden.
20	GND	P	Boden.
21	Lcm_te	O	Synchrones Signalausgang aus der Panel, um einen Risseffekt zu vermeiden.
22	Ctp_resrt	I	TP Reset Signal.

Elektrische Eigenschaften:

Parameter	Symbol:	Min.	Max.	Einheit
El Fahrspannung	Elvdd	-0.3	5.5	V
Modulbetriebsspannung	Vddio	-0.3	5.5	V

Anwendung

AMOLED -Displays finden dank ihrer lebendigen Farben, hervorragenden Kontrastverhältnisse und Energieeffizienz in zahlreichen Anwendungen einen umfassenden Einsatz. Im Folgenden finden Sie einige bemerkenswerte Anwendungen:
