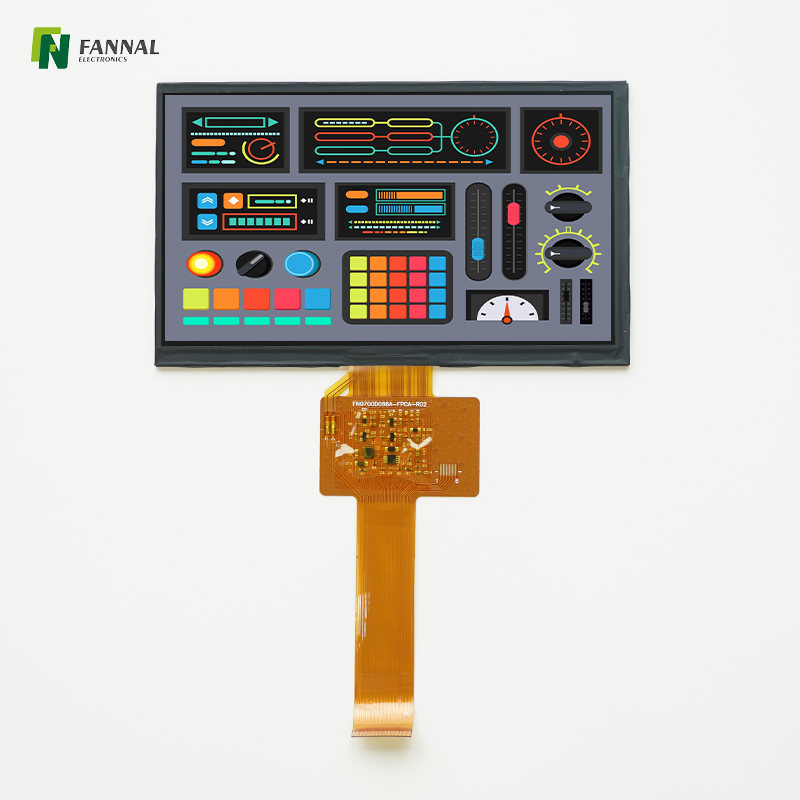

7,0 Zoll Industrial TFT Display 1024*600 IPS LCD MIPI -Schnittstelle

7,0-Zoll-IPS-TFT-LCD-Display

Modell:
FN0700D086A
Operation Temperatur (℃):
-20 ~ 70
Speichertemperatur (℃):
-30 ~ 80
Auflösung:
1024*600
Richtung:
ALLE
Schnittstelle:
MIPI
Helligkeit (CD/m²):
680
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben Herunterladen

7,0 Zoll Industrie -TFT -Display

Produktmerkmale

Produktzeichnung

Spezifikation

Fügen Sie Ons hinzu

Produktanwendung

详情页 ips 工控

7,0 Zoll TFT -Display, 1024x600, MIPI, Industrial LCD -Bildschirm, 680cd/m²

Dieser 7,0 Zoll wird mit einem hochauflösenden IPS-Bildschirm und einer MIPI-Schnittstelle von 1024 x 600 entwickelt.

Dieses 7-Zoll-TFT-Anzeigemodul eignet sich für eine Vielzahl von Anwendungen, darunter:

Kfz-Displays: Ideal für Unterhaltungssysteme im Auto, Instrumentencluster und Navigationsplatten. Die hohe Helligkeit und den breiten Temperaturbereich des Displays eignen sich perfekt für die Verwendung in Fahrzeugen, bei denen Lesbarkeit und Zuverlässigkeit von entscheidender Bedeutung sind.
Industrial Control Panels: Mit seinem robusten Design kann dieses TFT-Display heftigen industriellen Umgebungen standhalten, was es für Werkskontrollpaneele und HMI-Anwendungen (Human-Machine Interface) geeignet ist.
Medizinische Geräte: Die weiten Betrachtungswinkel des Displays, eine hohe Kontrast und die Helligkeit gewährleisten eine klare Sichtbarkeit, was für medizinische Geräte, die genaue lesbare Datenanzeigen erfordern, unerlässlich ist.
Home-Automation-Systeme: Von Smart-Home-Controllern bis hin zu Sicherheitssystemen bringt dieses TFT-Display benutzerfreundliche Berührungsfunktionen und lebendige Visuals für verschiedene Hausautomationsgeräte.

屏幕截图 2024-10-27 130438

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	7.0 (Diagonal)
Auflösung:	1024 (h) × 600 (v)
Pixel -Tonhöhe:	0,1506 (h) x0.1432 (v)
Aktiver Bereich (MM):	154,2144 (H) × 85,92 (v)
Modulgröße (MM):	164.9x100.0x3.5
Anzeigemodus (MM):	Normalerweise schwarz, übertragbar
Schnittstelle:	MIPI
Richtung anzeigen:	ALLE
Stromversorgung:	1.8
Luminanz (CD/M2):	680 (Typ.)
Betriebstemperatur (° C):	-20 ~+70
Lagertemperatur (° C):	-30 ~+80

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung
1-2	VLEDA	P	Kraft für LED -Hintergrundbeleuchtung (Anode).
3-4	Vledk	P	Kraft für LED -Hintergrundbeleuchtung (Kathode).
5	GND	-	Boden.
6	NC	-	Keine Verbindung.
7-8	VDD	P	Stromversorgung für digitale Schaltung.
9	GND	P	Boden.
10	Updn	I	Gate Up oder Down Scan Control.
11	Shlr	I	Quelle Rechte oder linke Sequenzsteuerung.
12	GND	P	Boden.
13	ZURÜCKSETZEN	I	Global Reset Pin.
14	Stbyb	I	Standby -Modus.
15	GND	P	Boden.
16	Mipi_tdp0	I	MLPI -Dateneingabe.
17	Mipi_tdn0	I	MIPL -Dateneingabe.
18	GND	P	Boden.
19	Mipi_tdp1	I	MIPL -Dateneingabe.
20	Mipi_tdn1	I	MIPL -Dateneingabe.
21	GND	P	Boden.
22	Mipi_tcp	I	MIpl -Uhr -Eingabe.
23	Mipi_tcn	I	MIpl -Uhr -Eingabe.
24	GND	I	Boden.
25	Mipi_tdp2	I	MIPL -Dateneingabe.
26	Mipi_tdn2	I	MIPL -Dateneingabe.
27	GND	P	Boden.
28	Mipi_tdp3	I	MIPL -Dateneingabe.
29	Mipi_tdn3	I	MIPL -Dateneingabe.
30	GND	P	Boden.
31-33	NC	-	Keine Verbindung.
34	GND	P	Boden.
35	VDD_CTP	I	2,8-3,6 V Stromversorgung, verbinden Sie 1UF X5R-Keramikkondensator mit dem Masse.
36	INT_CTP	I	Interrupt Signal/ Unterstützt die Open -Abfluss -Ausgangsart
37	Scl_ctp	I	12C Serienaktuhreneingang /Ausgabe
38	SDA_CTP	I	12C Seriendateneingang /Ausgabe
39	Reset_ctp	I	Stromspannung für den digitalen Schaltkreis
40	GND_CTP	P	E-Pad sollte mit dem System GND-Netz angeschlossen werden.

Elektrische Eigenschaften:

Parameter	Symbol:	Min.	Typ.	Max.	Einheit
Vorwärtsspannung	Vf	10.8	12.4	14.0	V
Foward Cuttent	WENN	-	160	-	ma
Hintergrundbeleuchtungsstromverbrauch	Wbl	-	1.984	-	W
LED LEBEN	-	30000	-	-	HRS

Anpassung

CTP

Struktur: GG, GFF, Größe: 1,8* ~ 55 ', berühren , Multi-Touch-Lösung, wahre Berührung mit Gesten- und Palmabstoßung, Finger/Handschuh und passivem Stifteingang

Werbebrett

Wir können komplettes Zubehör bereitstellen, einschließlich Backlight Board, Werbeplatten- und Kabelsätze.

Anwendung

Angesichts der Nachfrage nach maßgefertigten Projekten, die jeden Tag steigen, wächst der TFT -Markt für den Bar vom Typ TFT entsprechend. Und unsere TFT -Lösung vom Typ Bar kann in vielen Anwendungen wie Industrie, Automobil, medizinisch, Haushaltsgeräte und Maritime usw. perfekt eingesetzt werden.
