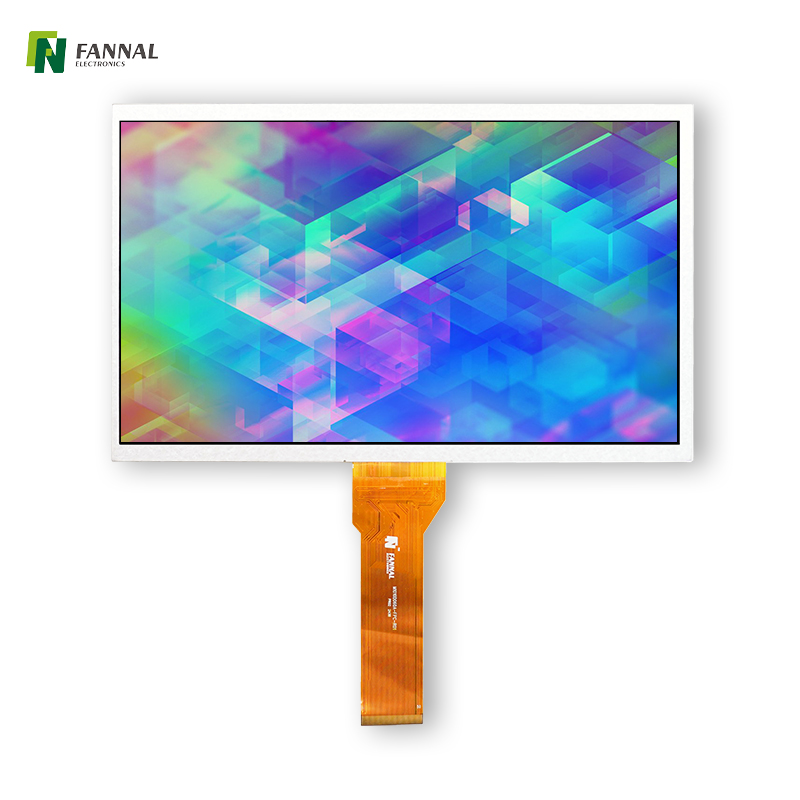

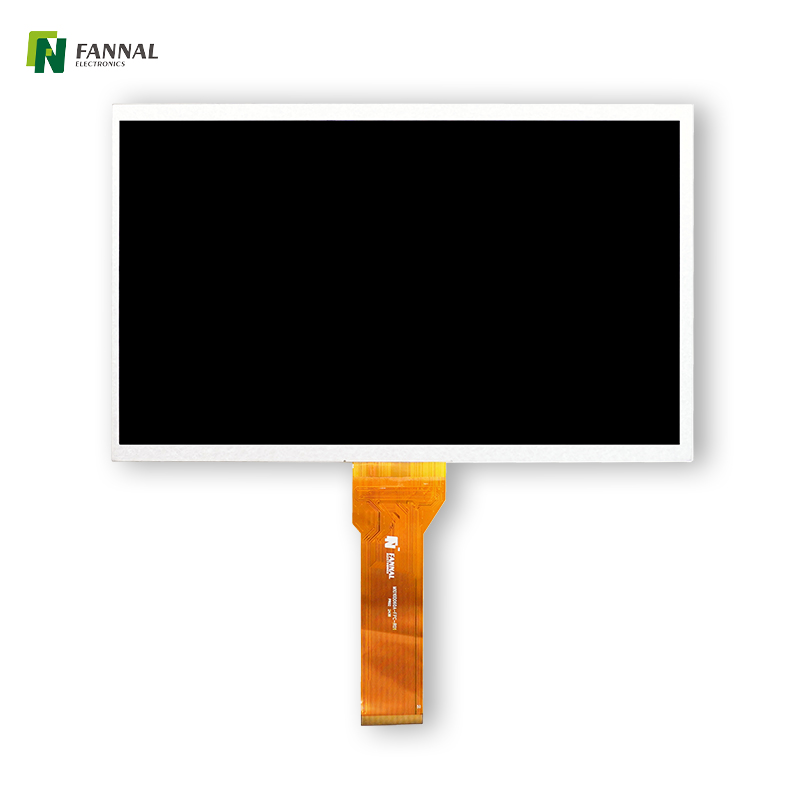

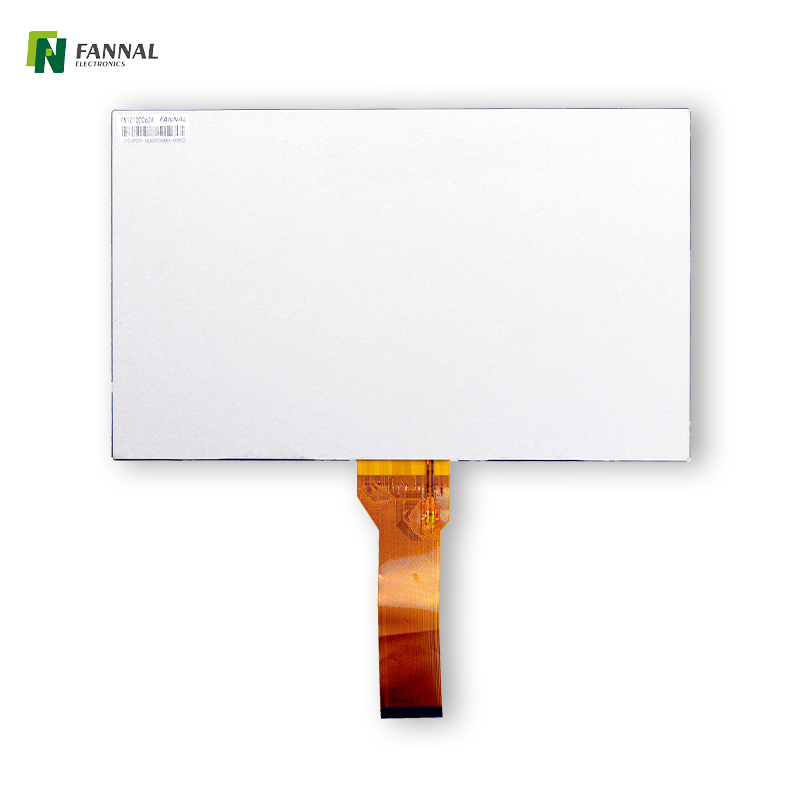

10.1 'TFT -LCD -Anzeige, 1024x600, Weitbeobachtungswinkel

Modell:
FN1010D060A
Operation Temperatur (℃):
-20 ~ 70
Speichertemperatur (℃):
-30 ~ 80
Auflösung:
1024x600
Richtung:
ALLE
Schnittstelle:
RGB
Helligkeit (CD/m²):
400
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben Herunterladen

10 -Zoll -TFT -Display breiter Betrachtungswinkel 10 -Zoll -LCD -Display Hochauflösende 10-Zoll-TFT-Anzeige Industrial 10 Zoll TFT -Display Automobil 10 -Zoll -TFT -Display

Produktmerkmale

Produktzeichnung

Spezifikation

Fügen Sie Ons hinzu

Produktanwendung

详情页 ips 工控

10.1 'TFT -LCD -Anzeige, 1024x600, Weitbeobachtungswinkel

Das 10.1-TFT-LCD-Display mit seiner Auflösung von 1024x600 und seinem Weitwinkel ist eine hervorragende Wahl für alle, die eine visuelle Technologie für eine qualitativ hochwertige Technologie suchen. Seine Vielseitigkeit, das benutzerfreundliche Design und die außergewöhnliche Leistung machen es zu einem Muss für den persönlichen Gebrauch. Erfassen Sie die zukünftige Anzeigetechnologie mit dieser innovativen Lösung und erhöhen Sie Ihre digitale Erfahrung heute.

Eines der herausragenden Merkmale dieses Displays ist der weite Betrachtungswinkel. Benutzer können klare Bilder aus verschiedenen Perspektiven genießen und es ideal für die Zusammenarbeit oder Präsentationen machen. Unabhängig davon, ob Sie Videos ansehen, im Web stöbern oder Softwareanwendungen verwenden, das Display liefert eine konsistente Farbgenauigkeit und Helligkeit.

FN1010D060A 2d

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	10.1 (Diagonal)
Auflösung:	1024 (h) × 600 (v)
Pixel -Tonhöhe:	0,2175x0.2088 (v)
Aktiver Bereich (MM):	222,72 (h) × 125,28 (v)
Modulgröße (MM):	235 (W) × 143 (h) × 5,15 (d)
Anzeigemodus (MM):	Normalerweise schwarz
Schnittstelle:	RGB
Pixelanordnung:	RGB-vertikaler Streifen
Richtung anzeigen:	ALLE
Luminanz (CD/M2):	400 (Typ.)
Betriebstemperatur (° C):	-20 ~+70
Lagertemperatur (° C):	-30 ~+80

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung
1-2	Leda	P	Stromversorgung für LED -Anodeneingang.
3-4	Ledk	P	Stromversorgung für LED -Kathodeneingang.
5	GND	P	Power Ground
6	Vcom	P	Gemeinsame Spannung
7	VDD	P	Stromversorgung für den digitalen Schaltkreis
8	MODUS	I	DE/Sync -Modus auswählen
9	De	I	Dateneingabe aktivieren
10	Vs	I	Vertikale Synchronisierungseingabe
11	HS	I	Horizontale Synchronisierungseingabe
12-19	B7-B0	I	Blaue Dateneingabe.
20-27	G7-G0	I	Grüne Dateneingabe.
28-35	R7-R0	I	Rote Dateneingabe.
36	GND	P	Power Ground
37	DCLK	I	Probenuhr
38	GND	P	Power Ground
39	L/r	I	Auswahl an links / rechts
40	U/d	I	Nach oben/Down -Auswahl
41	VGH	P	Tor auf Spannung
42	Vgl	P	Tor von Spannung
43	Avdd	P	Kraft für analoge Schaltung
44	ZURÜCKSETZEN	I	Global Reset Pin.
45	NC	-	Keine Verbindung
46	Vcom	P	Gemeinsame Spannung
47	Dithb	I	Dithering -Funktion
48	GND	P	Power Ground
49-50	NC	-	Keine Verbindung

Elektrische Eigenschaften:

Parameter	Symbol	Min.	Typ.	Max.	Einheit
Stromversorgungsspannung	VDD	2.3	3.3	3.6	V
	Avdd	-	9.6	-	V
	VGH	-	18	-	V
	Vgl	-	-6	-	V
	Vcom	4.0	4.2	4.4	V
Stromversorgungsstrom	Idd	-	TBD	-	ma
Eingangslogik Hochspannung	Vih	0,7 VDD	-	VDD	V
Eingangslogik niedriger Spannung	Vil	0	-	0,3VDD	V

CTP

Struktur: GG, GFF, Größe: 1,8* ~ 55 ', berühren

Werbebrett

Wir können komplettes Zubehör bereitstellen, einschließlich Backlight Board, Werbeplatten- und Kabelsätze.

Da die Nachfrage nach individuellen Projekten weiter steigt, wächst der TFT-Markt für Bar rasch. Unsere TFT-Lösung vom Bar-Typ eignet sich ideal für eine Vielzahl von Anwendungen, darunter Industrie-, Automobil-, Medizin-, Haushaltsgeräte und maritime Sektoren.
