FN0154D003B
1.54
-20 ~ 70
-30 ~ 80
240 × 240
ALLE
Spi
450
Anpassbar
| Menge: | |
|---|---|

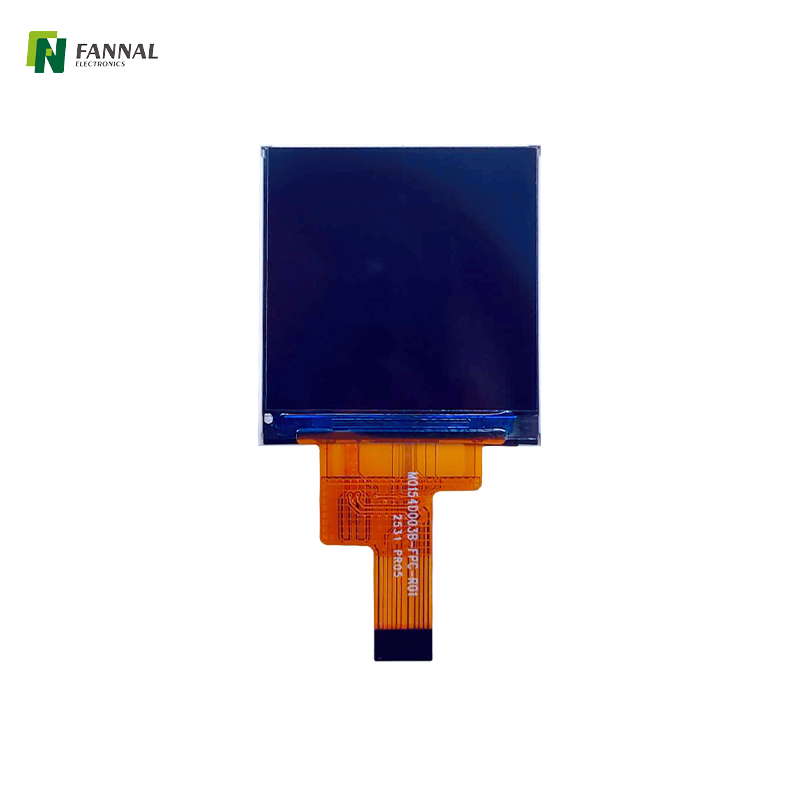

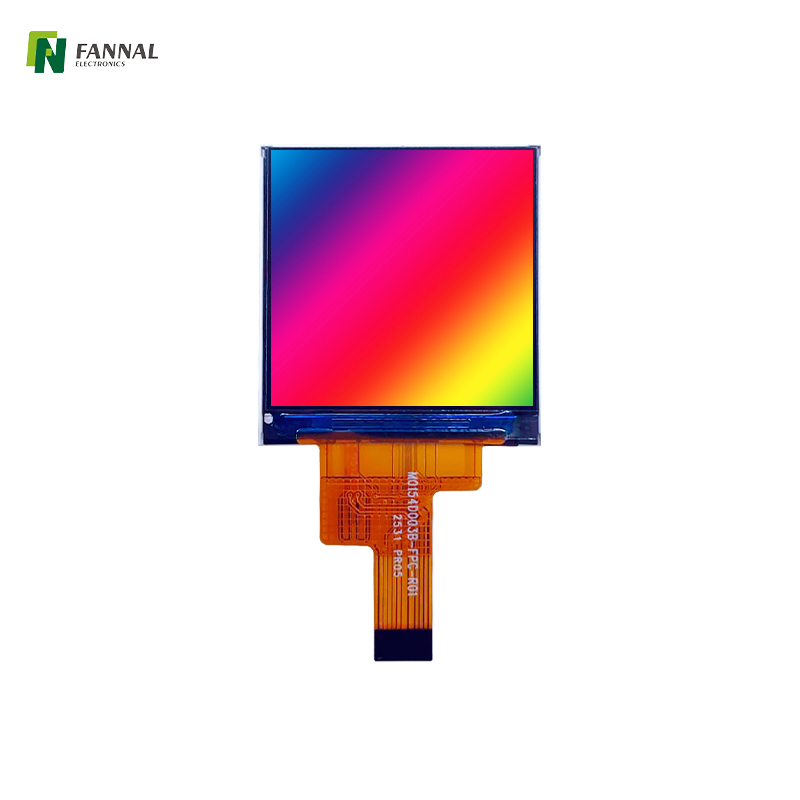

Verwandeln Sie Ihr Produkt mit unserem fortschrittlichen 1,54-Zoll-LCD-Anzeigemodul
Suchen Sie nach einer kompakten, leistungsstarken kleinen Displaylösung? Unser 1,54-Zoll-LCD-Anzeigemodul ist die perfekte Lösung für Ihre nächste Innovation. Es wurde auf Präzision und Klarheit ausgelegt und ist die ultimative Wahl für Profis, die Exzellenz verlangen. Ganz gleich, ob Sie hochmoderne Geräte bauen oder bestehende Systeme aufrüsten, dieses Display überzeugt in jeder Hinsicht.
Warum das wählen?
Nachgewiesene Leistung: Vertrauen von Top-Tier-Herstellern in allen Branchen.
Einfache Integration: Die SPI -Schnittstelle sorgt für eine nahtlose Kompatibilität mit Ihrem System.
Kundenerfolgsgeschichten: 'Wir haben dieses Modul in unser Gerät integriert, und die Ergebnisse waren spektakulär! Die Helligkeit und Klarheit haben unsere Erwartungen übertroffen. ' - zufriedener Kunde
Garantierte Zufriedenheit: unterstützt durch strenge Qualitätstests und ein engagiertes Support -Team.
LCD -Größe (Zoll): | 1,54 (Diagonal) |
Auflösung: | 240 (h) × 240 (v) |
Pixel -Tonhöhe: | 0,1155x0.1155 (v) |
Aktiver Bereich (MM): | 27,72 (h) × 27,72 (v) |
Modulgröße (MM): | 31,52 (W) × 33,72 (h) × 1,86 (d) |
Anzeigemodus (MM): | Normalerweise schwarz |
Schnittstelle: | Spi |
Richtung anzeigen: | ALLE |
Luminanz (CD/M2): | 450 (Typ.) |
Betriebstemperatur (° C): | -20 ~+70 |
Lagertemperatur (° C): | -30 ~+80 |
Schnittstelle:
| Pin -Nr. | Symbol | E/O | Beschreibung |
| 1 | GND | P | Boden. |
| 2 | Ledk | P | Stromversorgung für LED -Kathodeneingang. |
| 3 | Leda | P | Stromversorgung für LED -Anodeneingang. |
| 4 | VDD | P | Analogspannung liefern. |
| 5 | GND | P | Boden. |
| 6 | GND | P | Boden. |
| 7 | D/c | I | Daten oder Befehl wählen Signal. |
| 8 | CS | I | Chipauswahlsignal. |
| 9 | Scl | I | Pixel -Takt -Eingangssignal. |
| 10 | SDA | I | Seriendateneingangssignal. |
| 11 | ZURÜCKSETZEN | I | Signaleingang zurücksetzen. |
| 12 | GND | P | Boden. |
Elektrische Eigenschaften:
| Parameter | Symbol | Min. | Typ. | Max. | Einheit |
| Stromversorgungsspannung | VDD | 2.4 | 2.75 | 3.3 | V |
| Stromversorgungsstrom | Idd | - | 4 | - | ma |
| Eingangslogik Hochspannung | Vih | 0,7 VDD | - | VDD | V |
| Eingangslogik niedriger Spannung | Vil | GND | - | 0,3VDD | V |
Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32' | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32' | Ideal für robuste, großformatige Industrieanwendungen |
