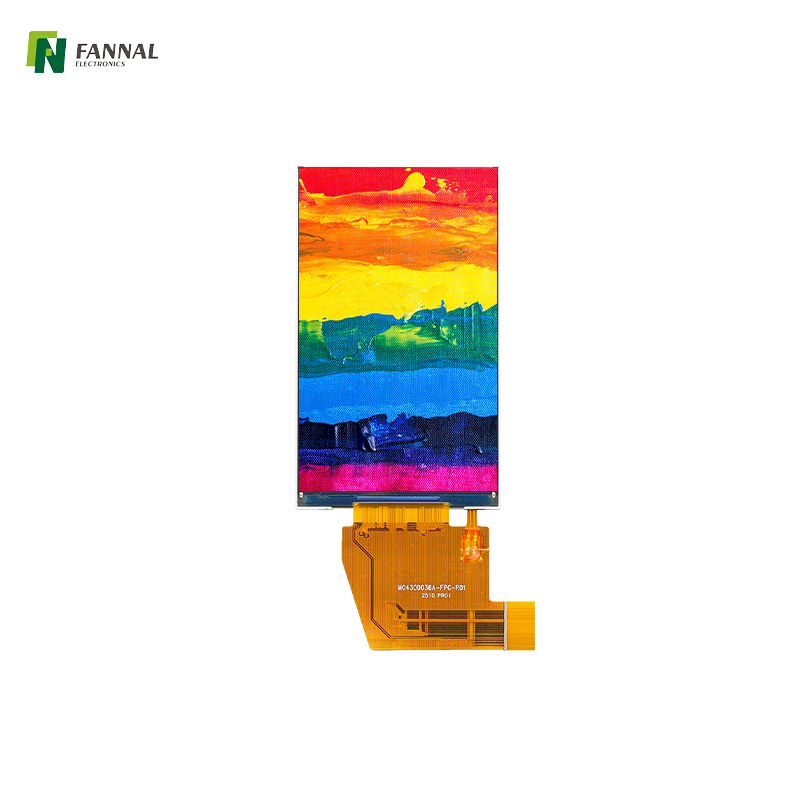

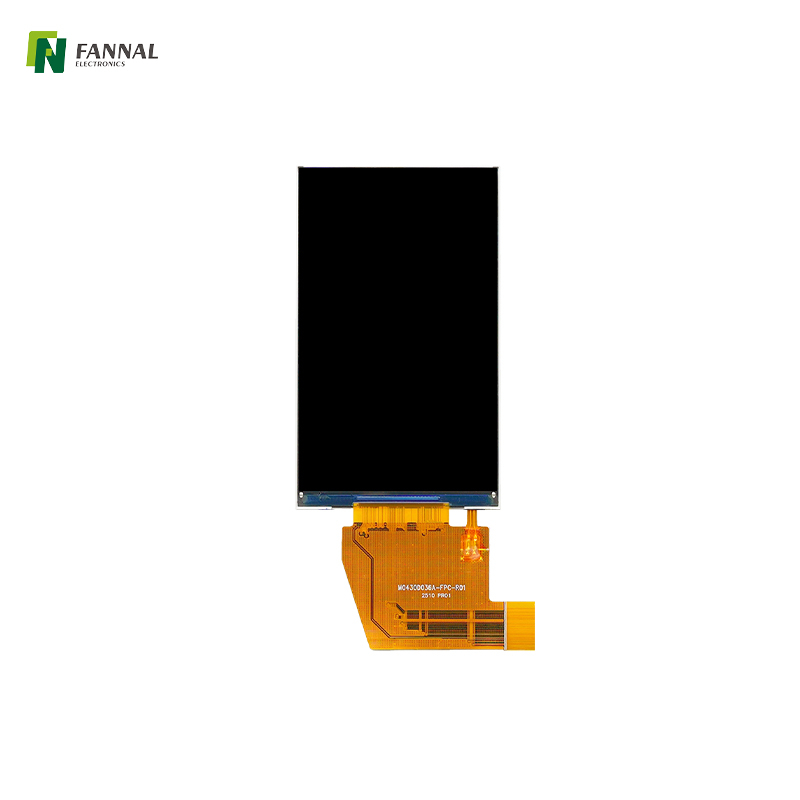

480 x 800 MIPI-Display für industrielle Anwendung

Modell:
FN0430D036B
Operation Temperatur (℃):
-20 ~ 70
Speichertemperatur (℃):
-30 ~ 80
Auflösung:
480x800
Richtung:
ALLE
Schnittstelle:
MIPI
Helligkeit (CD/m²):
500
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben Herunterladen

MIPI -Anzeige Branchen -TFT -Display 4,3 Zoll Display

Produktmerkmale

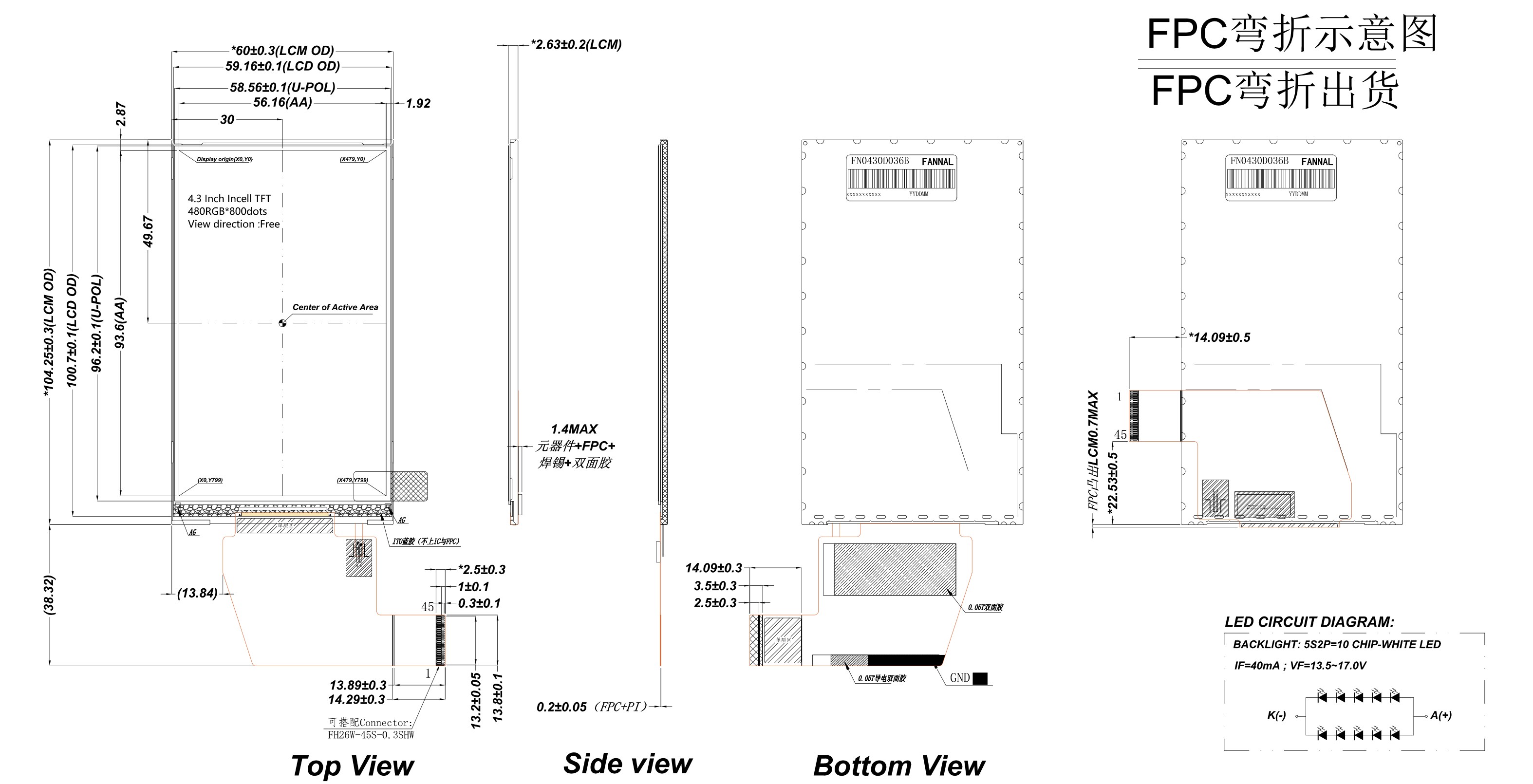

Produktzeichnung

Spezifikation

Fügen Sie Ons hinzu

Produktanwendung

详情页 ips 工控

480 x 800 MIPI-Display für industrielle Anwendung

Das 480 x 800 MIPI-Display ist eine ausgezeichnete Wahl für verschiedene industrielle Anwendungen, die Leistung, Haltbarkeit und benutzerfreundliche Funktionen kombinieren. Seine Anpassungsfähigkeit macht es zu einer wertvollen Komponente in modernen industriellen Systemen.

FN0430D036B

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	4.3 (Diagonale)
Auflösung:	480 (h) × 800 (V)
Pixel -Tonhöhe:	0,117 (h) x0.117 (v)
Aktiver Bereich (MM):	56,16 (h) × 93,6 (v)
Modulgröße (MM):	60,0 (W) × 104,25 (h) × 2,63 (d)
Anzeigemodus (MM):	Normalerweise schwarz
Schnittstelle:	MIPI
Richtung anzeigen:	ALLE
Stromversorgung:	2.8
Luminanz (CD/M2):	500 (Typ.)
Betriebstemperatur (° C):	-20 ~+70
Lagertemperatur (° C):	-30 ~+80

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung
1	NC	-	Keine Verbindung.
2-3	GND	P	Power Ground.
4-5	Ledk	P	Hintergrundlichtkathode.
6	GND	P	Power Ground.
7-8	Leda	P	Hintergrundbeleuchtungsanode.
9-10	GND	P	Power Ground.
11-12	VDD	P	Stromversorgung 2,8 V.
13-14	IOVCC	P	E/A -Stromversorgung 1,8 V.
15-16	GND	P	Power Ground.
17-18	ZURÜCKSETZEN	I	Stift zurücksetzen.
19-20	PWM	I	PWM -Steuersignal.
21-22	GND	P	Power Ground.
23-24	D0p	I	MIPI -Differenzdateneingabe.
25-26	D0n	I	MIPI -Differenzdateneingabe.
27-28	GND	P	Power Ground.
29-30	Clkn	I	MIPI Differential Takteingabe.
31-32	CLKP	I	MIPI Differential Takteingabe.
33-34	GND	P	Power Ground.
35-36	D1p	I	MIPI -Differenzdateneingabe.
37-38	D1n	I	MIPI -Differenzdateneingabe.
39-40	GND	P	Power Ground.
41-45	NC	-	Keine Verbindung.

Elektrische Eigenschaften:

Parameter

Symbol

Min.

Typ.

Max.

Einheit

Notizen

Vorwärtsstromspannung

Vf

13.5

15.0

17.0

V

Anmerkung 1

Vorwärtsstrom

Wenn

-

40

-

ma

LED LEBEN

-

30000

-

HRS

Anmerkung 2

Anpassung

CTP

Struktur: GG, GFF, Größe: 1,8* ~ 55 ', berühren

Werbebrett

Wir können komplettes Zubehör bereitstellen, einschließlich Backlight Board, Werbeplatten- und Kabelsätze.

Anwendung

Angesichts der Nachfrage nach maßgefertigten Projekten, die jeden Tag steigen, wächst der TFT -Markt für den Bar vom Typ TFT entsprechend. Und unsere TFT -Lösung vom Typ Bar kann in vielen Anwendungen wie Industrie, Automobil, medizinisch, Haushaltsgeräte und Maritime usw. perfekt eingesetzt werden.
