FFC vs. FPC: Welches sollten Sie für Display- und Touch-Anwendungen verwenden?

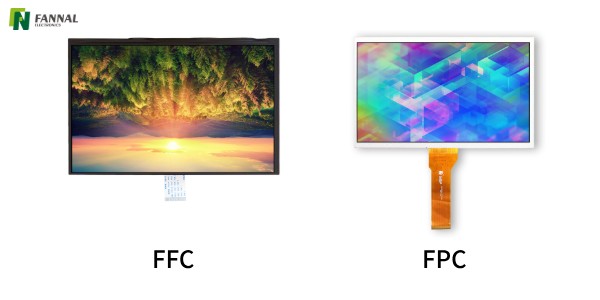

FFC (Flat Flexible Cable) ist ein einfaches laminiertes Kabel, das für die grundlegende Signalübertragung verwendet wird, während FPC (Flexible Printed Circuit) eine flexible Schaltung ist, die komplexes Routing, Hochgeschwindigkeitssignale und Komponentenintegration unterstützt.

Zusamenfassend:

• FFC = Verbindung

• FPC = Schaltung + Designfähigkeit

Diese Unterscheidung ist in modernen Anzeige- und Touch-Systemen von entscheidender Bedeutung, da sich Signalintegrität, Zuverlässigkeit und Platzbeschränkungen direkt auf die Leistung auswirken.

Kurzanleitung zur Entscheidungsfindung (für Ingenieure)

• Verwenden Sie FFC → einfache, kostengünstige, statische Verbindungen

• Verwenden Sie FPC → Hochgeschwindigkeitssignale, kompaktes Design, hohe Zuverlässigkeit

• Verwenden Sie FPC → industrielle, medizinische oder Outdoor-Anzeigesysteme

FFC vs. FPC: Struktur- und Materialunterschiede

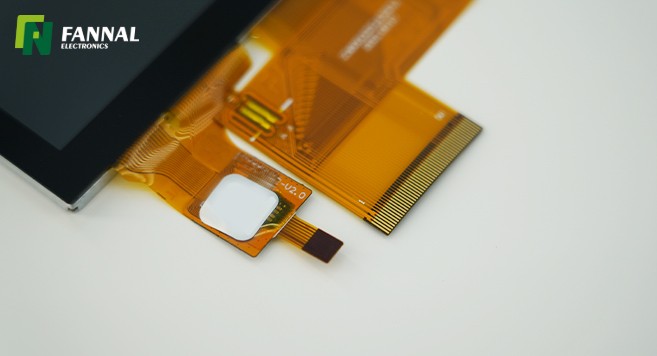

FPC ist im Wesentlichen eine flexible Leiterplatte , nicht nur ein Kabel. Es kann so konstruiert werden, dass es spezifische elektrische und mechanische Anforderungen erfüllt, während FFC eine standardisierte Verbindungslösung bleibt.

Leistungsvergleich: Signalintegrität, Temperatur und Zuverlässigkeit

Signalintegrität

FFC eignet sich für niederfrequente Signale und einfache Verbindungen. Es fehlt an Impedanzkontrolle und Abschirmungsfähigkeit.

FPC hingegen unterstützt:

• Design mit kontrollierter Impedanz

• Hochgeschwindigkeitsschnittstellen (RGB, LVDS, MIPI)

• EMI-Abschirmungs- und Erdungsstrategien

Dies macht FPC zur bevorzugten Wahl in modernen Anzeigemodulen, bei denen die Signalstabilität von entscheidender Bedeutung ist.

Temperaturbeständigkeit

• FFC (PET) : Normalerweise auf gemäßigte Umgebungen beschränkt

• FPC (PI) : Hält höheren Temperaturen und Temperaturwechsel stand

Für industrielle Anwendungen (z. B. -20 °C bis 70 °C oder mehr) bietet FPC eine deutlich bessere Stabilität.

Mechanische Zuverlässigkeit

FPC schneidet besser ab unter:

• Wiederholtes Biegen

• Vibration

• Langfristige mechanische Belastung

FFC eignet sich besser für statische Installationen mit minimaler Bewegung.

Warum FPC in Industrie- und Außendisplaysystemen bevorzugt wird

In realen Anwendungen, insbesondere in industriellen Umgebungen, sind Verbindungen weit mehr als nur elektrischen Anforderungen ausgesetzt.

FPC wird häufig in industriellen Anzeigesystemen verwendet, da es Folgendes unterstützt:

1. Kompakte Integration

FPC ermöglicht enge Layouts innerhalb von Anzeigemodulen, insbesondere bei der Integration von:

• TFT-Anzeigetafeln

• Berührungssensoren

• Treiber-ICs

2. Hohe Zuverlässigkeit unter rauen Bedingungen

In industriellen Umgebungen gibt es häufig Folgendes:

• Temperaturschwankungen

• Mechanische Vibration

• Staub und elektromagnetische Störungen

FPC kann mit Verstärkungsschichten, Abschirmung und Zugentlastung ausgestattet werden, um eine langfristige Haltbarkeit zu gewährleisten.

3. Optimierung auf Systemebene

Im Gegensatz zu FFC kann FPC angepasst werden für:

• Optimierung der Signalführung

• Positionierung des Steckers

• Integration mit optischen Bondstrukturen

Dies ist bei Outdoor-Displays mit hoher Helligkeit und vollständig integrierten Touch-Display-Modulen von entscheidender Bedeutung.

Wann sollten Sie FFC statt FPC wählen?

FFC bleibt in vielen Szenarien eine gültige Wahl, insbesondere wenn:

• Das Design ist einfach und standardisiert

• Die Anforderungen an die Signalgeschwindigkeit sind gering

• Die Kostensensibilität ist hoch

• Es ist kein dynamisches Biegen oder eine raue Umgebung erforderlich

Typische Anwendungsfälle sind:

• Drucker

• Interne Verbindungen der Unterhaltungselektronik

• Grundlegende Display-zu-Board-Verbindungen

Was passiert, wenn Sie das Falsche wählen?

Die Auswahl der falschen Verbindungslösung kann zu schwerwiegenden Systemproblemen führen:

• Signalverschlechterung → instabile Anzeigeausgabe oder Flackern

• EMI-Probleme → Störungen, die die Systemleistung beeinträchtigen

• Mechanischer Fehler → Risse oder Beschädigung des Steckers durch Vibration

• Thermische Instabilität → Ausfall in extremen Umgebungen

Bei Display- und Touch-Systemen treten diese Probleme häufig erst nach der Bereitstellung auf, sodass ihre Behebung kostspielig ist.

FFC vs. FPC in realen Anwendungen

Benötigen Sie Hilfe bei der Wahl zwischen FFC und FPC für Ihr Display?

Die Wahl zwischen FFC und FPC ist nicht nur eine Komponentenentscheidung – sie wirkt sich direkt auf die Leistung und Zuverlässigkeit Ihres gesamten Systems aus.

In vielen industriellen und eingebetteten Anwendungen wird FPC nicht nur bevorzugt, sondern ist sogar erforderlich.

Wenn Ihr Projekt Folgendes umfasst:

• Touch-Display-Integration

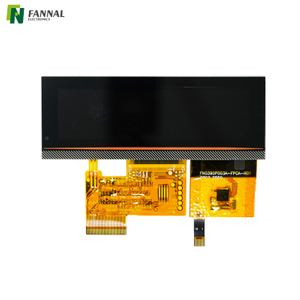

• Hochhelle TFT-Module

• Betrieb in rauen Umgebungen

• Benutzerdefinierte mechanische Einschränkungen

Ein maßgeschneidertes FPC-Design ist oft die zuverlässigste Lösung.

Bei FANNAL bieten wir:

• Kundenspezifisches FPC-Design und -Optimierung

• Integrierte Touch-Display-Lösungen

• Optisches Bonding und Integration auf Systemebene

Wenn Sie sich nicht sicher sind, welche Lösung zu Ihrem Projekt passt, kann Ihnen unser Engineering-Team bei der Bewertung Ihrer Anforderungen helfen und Ihnen den besten Ansatz empfehlen.

FAQ

Kann FFC FPC in Anzeigemodulen ersetzen?

Nein. FFC kann keine Hochgeschwindigkeitssignale oder komplexes Routing unterstützen, die in modernen Anzeige- und Touch-Systemen erforderlich sind.

Ist FPC in rauen Umgebungen zuverlässiger als FFC?

Ja. FPC bietet eine bessere Beständigkeit gegenüber Temperatur, Vibration und langfristiger mechanischer Belastung.

Warum werden FPCs in Touch-Display-Modulen verwendet?

FPC unterstützt Fine-Pitch-Routing, IC-Integration und Hochgeschwindigkeits-Signalübertragung und ist somit ideal für Touch-Displays.

Sind FFC- und FPC-Steckverbinder austauschbar?

Sie sind möglicherweise mechanisch kompatibel, Leistungsunterschiede können jedoch die Signalintegrität und -zuverlässigkeit beeinträchtigen.

Was ist kostengünstiger: FFC oder FPC?

FFC ist für einfache Verbindungen kostengünstiger, während FPC in komplexen und hochzuverlässigen Systemen einen besseren Wert bietet.
