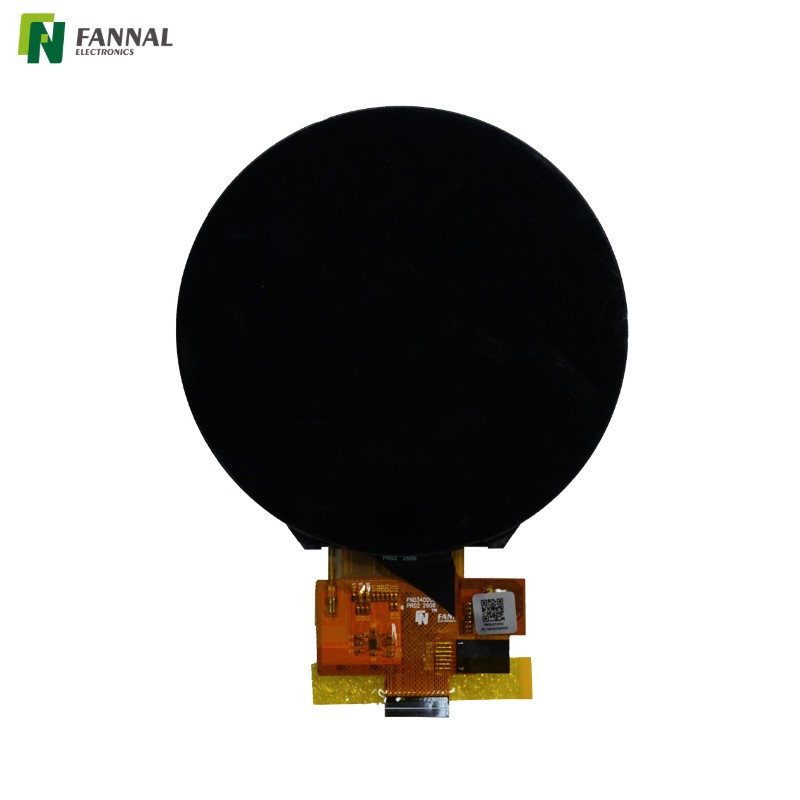

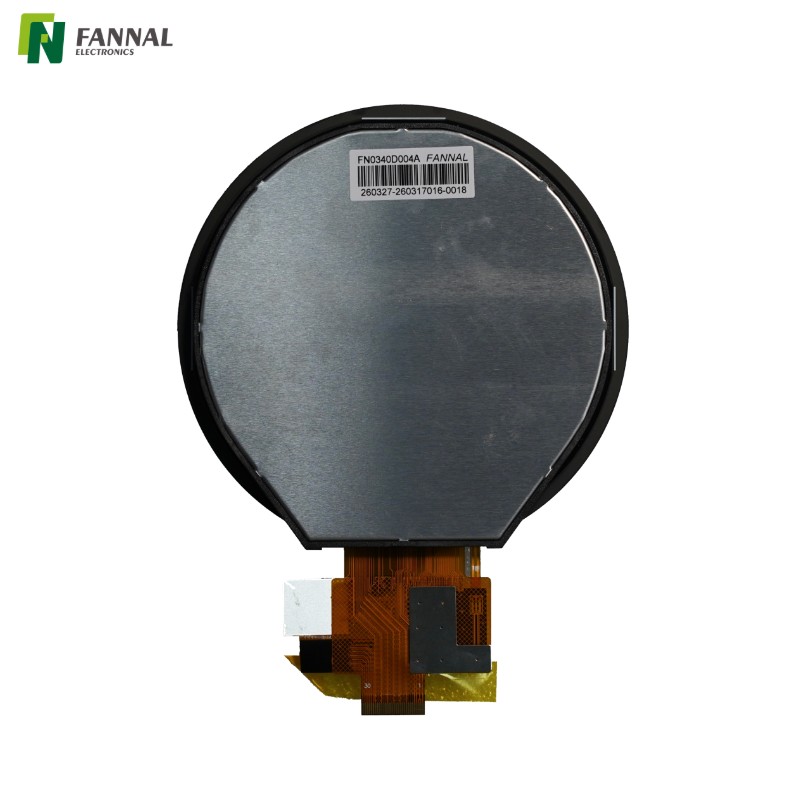

3,4' rundes TFT-LCD-Touch-Display | 800×800 MIPI IPS

Anwendungen des runden 3,4-Zoll-TFT-Touch-Displays

Das runde 3,4-Zoll-TFT-LCD mit integriertem kapazitiven Touch ist für kompakte, moderne Schnittstellen konzipiert, für die herkömmliche rechteckige Displays nicht geeignet sind. Mit seiner MIPI-Schnittstelle , mit einer Auflösung von 800×800 und der G+G-Touch-Struktur wird dieses runde Touch-Display häufig in den folgenden Anwendungen eingesetzt:

● Smart-Home-Bedienfelder

Ideal für Thermostate, HVAC-Controller und zentrale Hausautomationssysteme, bei denen ein rundes TFT-LCD die Produktästhetik verbessert und gleichzeitig eine intuitive Touch-Interaktion gewährleistet.

● Intelligente Haushaltsgeräte und Küchengeräte

Geeignet für Kaffeemaschinen, Backöfen und High-End-Geräte, die ein kompaktes rundes 3,4-Zoll-LCD mit reaktionsschneller Berührung und einem klaren UI-Design benötigen.

● Industrielle Steuerungsschnittstellen

Wird in leichten Industrieanlagen und eingebetteten Bedienfeldern verwendet, wo ein rundes Touch-Display eine platzsparende HMI-Integration ermöglicht, ohne die Benutzerfreundlichkeit zu beeinträchtigen.

● IoT und intelligente Geräte

Perfekt für intelligente Hubs, Sensoren und angeschlossene Geräte, die ein optisch unverwechselbares rundes TFT-LCD-Modul mit Multi-Touch-Funktion benötigen.

● Medizinische und tragbare Geräte

Anwendbar in tragbaren Diagnosegeräten und tragbaren Geräten, bei denen kompakte Größe, stabile Berührung und klare Anzeigeleistung erforderlich sind.

Automobil	Zahlungssysteme	Transport	E-Bike
Im Freien	Industriepaneel	Medizinische Ausrüstung	Fitnessgeräte
Ingenieurwerk	Motorrad	Automat	Hausanwendung

Anpassungen

Um unterschiedliche Integrationsanforderungen in industriellen, medizinischen und eingebetteten Systemen zu unterstützen, bietet FANNAL flexible Anpassungsdienste für Display, Touch und optisches Bonden.

1. Benutzerdefinierte Anzeigeoptionen

LCD-Panel

Größenbereich: 1,77' – 15,6'

• Panelpartner: BOE, Innolux, JDI, Hannstar, CTC, TCL, Tianma

• Panel-Technologien: IPS / TN / LTPS

• Betriebstemperaturoptionen

  • Industrie: –20°C ~ 70°C

  • Automobil: –30 °C ~ 85 °C

Interface-Design

• Benutzerdefinierte FPC-Form, Länge und Pin-Definition

• Schnittstellenunterstützung: SPI / MCU / RGB / MIPI / LVDS / eDP

• Optionale Signalkonvertierung für verschiedene Host-Plattformen

• EMI-Abschirmung und Schaltungsoptimierung für stabile Signalübertragung

Hintergrundbeleuchtungssystem

• Strukturmaterialien: Metall / Kunststoff / Hybrid-Metall-Kunststoff

• Helligkeitsoptionen: Standard bis ultrahohe Helligkeit

• Maximale Helligkeit: bis zu 3000 cd/m² (bei Sonnenlicht lesbar)

• Lebensdauer der Hintergrundbeleuchtung: bis zu 50.000 Stunden

Treiberplatine

• Schnittstellenoptionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C

• Kompatibel mit benutzerdefinierten TFT-LCD-Modulen

• Optimiertes Design für stabile Bildübertragung und langfristige Zuverlässigkeit

2. Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: bis zu 65 Zoll

• Sensorstrukturen: G+G / G+F+F

• Entwickelt für Industrie- und Automobilumgebungen

Unterstützte Touch-Funktionen:

• Multi-Touch

• Wasserdichter Touch

• Handschuhberührung

• Passiver Stift

• Gestensteuerung

• Palm-Ablehnung

Betriebstemperaturoptionen:

• Industrie: –20°C ~ 70°C

• Automobil: –30 °C ~ 85 °C

Touch-Controller (IC)

• Unterstützte IC-Partner: EETI, ILITEK, Goodix, FocalTech, Cypress, Microchip

• FANNAL hauseigenes Firmware-Tuning und Touch-Optimierung

• Hervorragende Anti-Interferenz-Fähigkeit

• Entwickelt für langfristige industrielle Stabilität

• EMC-Engineering-Unterstützung für EMI/RFI-Konformität

Abdecklinse

Materialoptionen:

• Glas: 0,55 – 10,0 mm

• PMMA: 0,5 – 3,0 mm

• PC: 0,1 – 1,0 mm

Individuelles Coverdesign:

• CNC-Bearbeitung

• Warmbiegen

• 2,5D / 3D-Deckglas

• Keramikdruck

• Integrierte PMMA-Strukturen

Verfügbare Oberflächenbehandlungen:

• AG / AR / AF (3A optische Behandlungen)

• Antimikrobielle Beschichtung

• Explosionsschutzverstärkung

3. Optische Bonding-Optionen

FANNAL bietet mehrere optische Bonding-Technologien zur Verbesserung der Lesbarkeit, Haltbarkeit und Umweltzuverlässigkeit des Displays.

Optical Bonding hilft:

• Verbessern Sie die Lesbarkeit bei Sonnenlicht

• Reduzieren Sie interne Reflexionen

• Erhöhen Sie die Schlagfestigkeit

• Verbessern Sie die langfristige Zuverlässigkeit

Über FANNAL

FANNAL, gegründet 2011, ist ein Spezialist für Touch-Display-Lösungen und liefert weltweit hochwertige Produkte und technische Dienstleistungen. Wir entwickeln und fertigen hausintern kundenspezifische Displays, PCAP-Touchscreens und optisches Bonding. Unsere Lösungen dienen Industrie-, Outdoor-, Medizin-, Automobil- und anderen Anwendungen.

Wir sind ein schnell wachsendes High-Tech-Unternehmen, das von SECO , einem europäischen Marktführer für elektronische Geräte und Embedded Computing, finanziell unterstützt wird. Wir verfügen über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 . Unsere Produkte sind REACH- und RoHS- konform. Prüfberichte oder Erklärungen sind auf Anfrage erhältlich.

Mit stabiler Qualität und technischem Support hilft FANNAL seinen Kunden, wettbewerbsfähig zu bleiben und ihre Produkte weltweit zu differenzieren.

Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays , Touch-Displays, kapazitiven Touchscreens und Touch-Monitoren.

One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden

Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort.

Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen.

Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung.

Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform.

FAQ

1. Ist dieses runde 3,4-Zoll-TFT-LCD für den Außenbereich geeignet?

Dieses runde TFT-LCD ist nicht ideal für Umgebungen mit direkter Sonneneinstrahlung. Mit einer typischen Helligkeit von 550 Nits eignet es sich besser für Anwendungen im Innen- oder Halbaußenbereich. Für den Einsatz im Freien sind typischerweise eine höhere Helligkeit (≥1000 Nits) und zusätzliche optische Verbesserungen wie eine Antireflexionsbeschichtung erforderlich, um die Sichtbarkeit zu gewährleisten.

2. Welche Vorteile hat ein rundes Touchdisplay gegenüber rechteckigen Displays?

Ein rundes Touch-Display bietet höchste Designflexibilität und visuelle Differenzierung. Es ermöglicht kreisförmige UI-Layouts und eignet sich daher ideal für Anwendungen wie Smart-Home-Steuerungen und -Geräte. Während rechteckige Displays den Inhaltsbereich maximieren, werden runde TFT-LCDs bevorzugt, wenn Ästhetik, Markenidentität und intuitive Interaktion im Drehstil wichtig sind.

3. Unterstützt das runde 3,4-Zoll-LCD Anpassungen?

Ja, dieses runde TFT-LCD kann je nach Anwendungsanforderungen angepasst werden. Zu den gängigen Optionen gehören die Dicke des Deckglases, Oberflächenbehandlungen (AG/AF/AR), Helligkeitsanpassung und Schnittstellenoptimierung. Für bestimmte Projekte können auch die mechanische Struktur und die Berührungsempfindlichkeit optimiert werden, um verschiedenen industriellen oder eingebetteten Systemanforderungen gerecht zu werden.

4. Was ist beim Design einer Benutzeroberfläche für ein rundes TFT-LCD zu beachten?

Beim UI-Design für ein rundes TFT-LCD sollten kreisförmige Layouts und Inhaltshierarchien Vorrang haben. Im Gegensatz zu rechteckigen Displays sind Ecken nicht verfügbar, daher müssen Designer es vermeiden, wichtige Informationen in der Nähe von Kanten zu platzieren. Die Optimierung der Symbolplatzierung, der Schriftskalierung und der Touch-Zonen sorgt für eine bessere Benutzerfreundlichkeit und verbessert das Gesamterlebnis eines runden Touch-Displays.

5. Wie verbessert Optical Bonding die Leistung dieses runden Touch-Displays?

Optisches Bonden verbessert die Klarheit und Haltbarkeit des Displays erheblich. Durch die Eliminierung des Luftspalts zwischen TFT und Deckglas werden interne Reflexionen reduziert und der Kontrast verbessert. Bei einem runden TFT-LCD erhöht dies auch die strukturelle Festigkeit und minimiert das Kondensationsrisiko, wodurch es in anspruchsvollen Umgebungen zuverlässiger wird.

6. Ist die MIPI-Schnittstelle mit allen eingebetteten Systemen kompatibel?

Die MIPI-Schnittstelle erfordert Kompatibilität mit dem Host-Prozessor. Es wird häufig in eingebetteten Hochgeschwindigkeitssystemen wie ARM-basierten Plattformen verwendet. Entwickler müssen jedoch sicherstellen, dass ihre MCU oder SoC MIPI DSI unterstützt. Andernfalls sind möglicherweise zusätzliche Brücken-ICs oder alternative Schnittstellen für eine ordnungsgemäße Integration erforderlich.
