Leitfaden zur flexiblen Anzeige: Technologie, Integration und Anwendungsfälle

Was ist ein flexibles Display und wann sollte es verwendet werden?

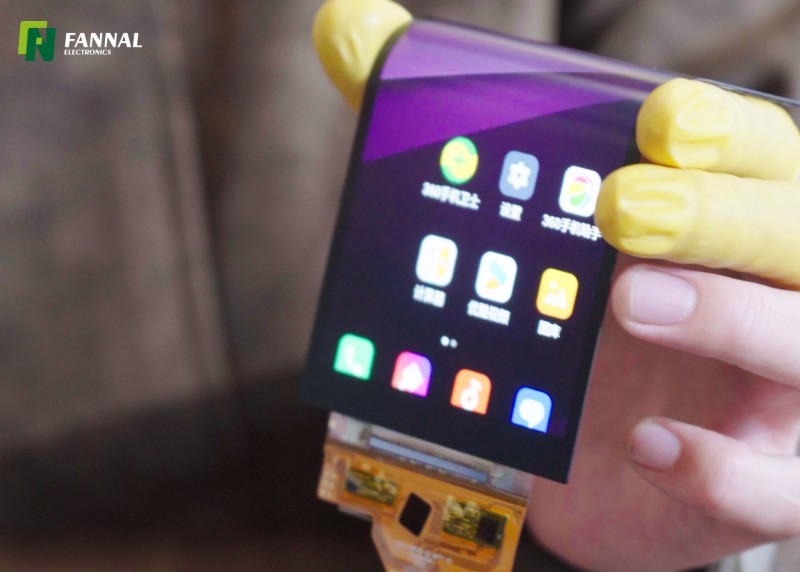

Ein flexibles Display ist ein Panel, das auf biegsamen Substraten wie Polyimid aufgebaut ist und eine Krümmung, Faltung oder dynamisches Biegen ermöglicht.
Aus technischer Sicht sollte es nur verwendet werden, wenn mechanische Designbeschränkungen oder Produktdifferenzierung eindeutig Flexibilität erfordern.

Aus Herstellersicht sind flexible Displays kein Standard-Upgrade – sie bringen Kompromisse in Bezug auf Zuverlässigkeit, Kosten und Integrationskomplexität mit sich.

Typische Anwendungsfälle:

• Gebogene oder nicht flache Industriedesigns

• Geräte mit begrenztem Platzangebot

• Leichte oder tragbare Systeme

Nicht empfohlen für:

• Standardmäßige industrielle HMI-Systeme

• Anwendungen mit langem Lebenszyklus (5–10 Jahre)

• Umgebungen mit starken Stößen oder Vibrationen

Technische Erkenntnisse:
Wenn das Produkt nicht gebogen werden muss, bleiben starre TFT- oder LCD-Lösungen stabiler und kosteneffizienter.

Was sind die wichtigsten Arten flexibler Anzeigetechnologien?

Flexible Displays basieren hauptsächlich auf der OLED-Technologie, mit neuen Alternativen wie flexiblen LCDs und MicroLED.
In praktischen Projekten dominiert flexibles OLED aufgrund seiner Reife und Lieferkettenverfügbarkeit.

Technologievergleich (technische Perspektive)

Wichtige technische Überlegungen

• Flexibles OLED

  • Ultradünn und hochflexibel

  • Empfindlich gegenüber Feuchtigkeit und Sauerstoff

  • Gefahr des Einbrennens und der Verschlechterung

• Flexibles LCD

  • Typischerweise halbflexibel (biegbar, nicht faltbar)

  • Stabiler für den industriellen Einsatz

  • Bessere Temperatur- und Lebensdauerleistung

• MicroLED

  • Für die meisten kundenspezifischen Industrieprojekte noch nicht realisierbar

  • Begrenzte Verfügbarkeit und extrem hohe Kosten

Abschluss:

• Verbrauchergeräte → Flexibles OLED

• Industriesysteme → Flexible LCD- oder starre Displays

Wie wirkt sich ein flexibles Display auf Touch-Integration und optisches Bonding aus?

Flexible Displays erhöhen die Komplexität der Touch-Integration und des optischen Bondens erheblich .
. Standardmäßige glasbasierte Prozesse können ohne Modifikation nicht direkt angewendet werden.

Berühren Sie Integrationsherausforderungen

• Herkömmliche Sensoren auf Glasbasis (G+G, GFF) sind für hohe Biegungen nicht geeignet

• Empfohlene Ansätze:

  • On-Cell- oder In-Cell-Touch (üblich bei OLED)

  • Filmbasierte kapazitive Berührungssensoren

• In gekrümmten Bereichen kann es zu einer Verschlechterung der Empfindlichkeit kommen

• Um die Genauigkeit aufrechtzuerhalten, ist eine Controller-Abstimmung erforderlich

Überlegungen zum optischen Bonden

Technische Empfehlungen:

• Erwägen Sie eine teilweise Verklebung anstelle einer vollständigen Laminierung

• Verwenden Sie OCA-Materialien mit geringer Belastung

• Validierung unter Temperaturwechselbedingungen (-20 °C bis 70 °C oder höher, falls erforderlich)

Was sind die größten Zuverlässigkeitsrisiken flexibler Displays?

Flexible Displays reagieren empfindlicher auf Umwelteinflüsse und mechanische Belastungen als starre Displays.
Zu den Hauptrisiken zählen das Eindringen von Feuchtigkeit, mechanische Ermüdung und Materialverschlechterung.

Kritische Risikofaktoren

1. Feuchtigkeits- und Sauerstoffempfindlichkeit
OLED-basierte flexible Displays erfordern eine fortschrittliche Kapselung (TFE).
Jede Beschädigung der Barriereschicht kann zu einem schnellen Ausfall führen.

2. Mechanische Ermüdung
Wiederholte Biegezyklen sind begrenzt.
Industrielle Anwendungsfälle können den vorgesehenen Lebenszyklus überschreiten.

3. Temperaturstabilität

• Hohe Temperaturen beschleunigen den Abbau

• Niedrige Temperaturen können die Flexibilität verringern und die Sprödigkeit erhöhen

4. Einschränkungen des Oberflächenschutzes

• Das Fehlen eines starren Deckglases verringert die Schlagfestigkeit

• Zusätzliche Abdecklinsen erhöhen die Systemkomplexität

Technische Schlussfolgerung:
Flexible Displays sind nicht ideal für:

• Industriesysteme mit langer Lebensdauer

• Umgebungen mit großen Temperaturbereichen

• Außenanwendungen mit hoher Helligkeit

Wie entwirft man ein System rund um ein flexibles Anzeigemodul?

Eine flexible Display-Integration erfordert einen Designansatz auf Systemebene und nicht nur den Austausch von Panels.
Mechanische, elektrische und thermische Aspekte müssen gemeinsam optimiert werden.

Designrichtlinien auf Systemebene

1. Mechanisches Design

• Mindestbiegeradius (R-Wert) definieren

• Vermeiden Sie Spannungskonzentrationen in der Nähe von FPC- und Steckerbereichen

• Verwenden Sie Polstermaterialien wie Schaumstoff oder Elastomere

2. EMI und Signalintegrität

• Flexible Schaltungen sind anfälliger für Störungen

• Empfohlene Maßnahmen:

  • Abschirmschichten hinzufügen

  • Optimieren Sie die Streckenlänge und das Layout

3. Wärmemanagement

• Die OLED-Leistung ist temperaturempfindlich

• Vermeiden Sie lokale Hotspots

4. Hohe Helligkeitsanforderungen

• Flexibles OLED hat im Vergleich zu LCD eine begrenzte Helligkeit

• Für Anwendungen mit >1000 Nits sollten LCD-Lösungen geprüft werden

5. Touch- und Display-Integration

• Bevorzugen Sie die On-Cell- oder In-Cell-Integration

• Vermeiden Sie dickes Deckglas mit Luftspalten

Flexibles Display vs. starres Display: Was ist die bessere Wahl?

In den meisten industriellen Anwendungen bleiben starre Displays die zuverlässigere und kostengünstigere Lösung.
Flexible Displays sollten nur dann gewählt werden, wenn sie einen klaren strukturellen oder funktionalen Vorteil bieten.

Entscheidungsleitfaden

Wichtige Erkenntnis:
Flexible Displays bringen oft Komplexität mit sich, ohne einen proportionalen Wert zu liefern, es sei denn, Flexibilität ist unerlässlich.

FAQ

Können flexible Displays im industriellen Außenbereich eingesetzt werden?

Aufgrund der eingeschränkten Helligkeit und Umgebungsempfindlichkeit werden sie im Allgemeinen nicht empfohlen.

Wie hoch ist die typische Lebensdauer eines flexiblen OLED-Displays?

Es ist normalerweise kürzer als LCD, insbesondere bei hoher Helligkeit und erhöhten Temperaturen.

Können flexible Displays Optical Bonding unterstützen?

Ja, aber es erfordert Materialien mit niedrigem Modul und sorgfältiges Spannungsmanagement.

Sind flexible Displays teurer als starre Displays?

Ja, sowohl die Panelkosten als auch die Integrationskosten sind deutlich höher.

Was ist der minimale Biegeradius eines flexiblen Displays?

Sie liegt typischerweise zwischen R3 und R10 mm, je nach Design und Struktur.
