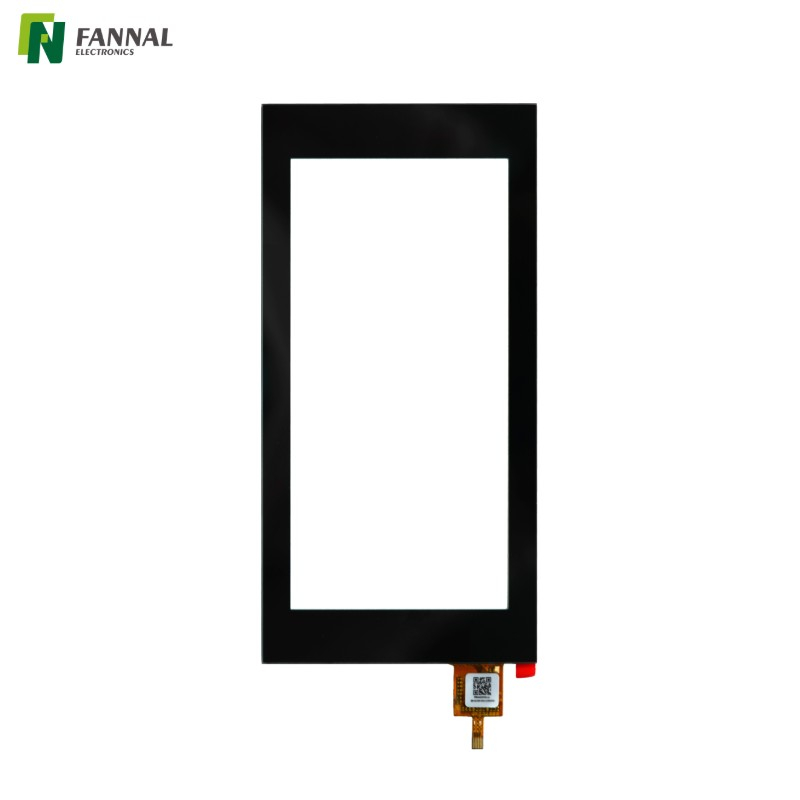

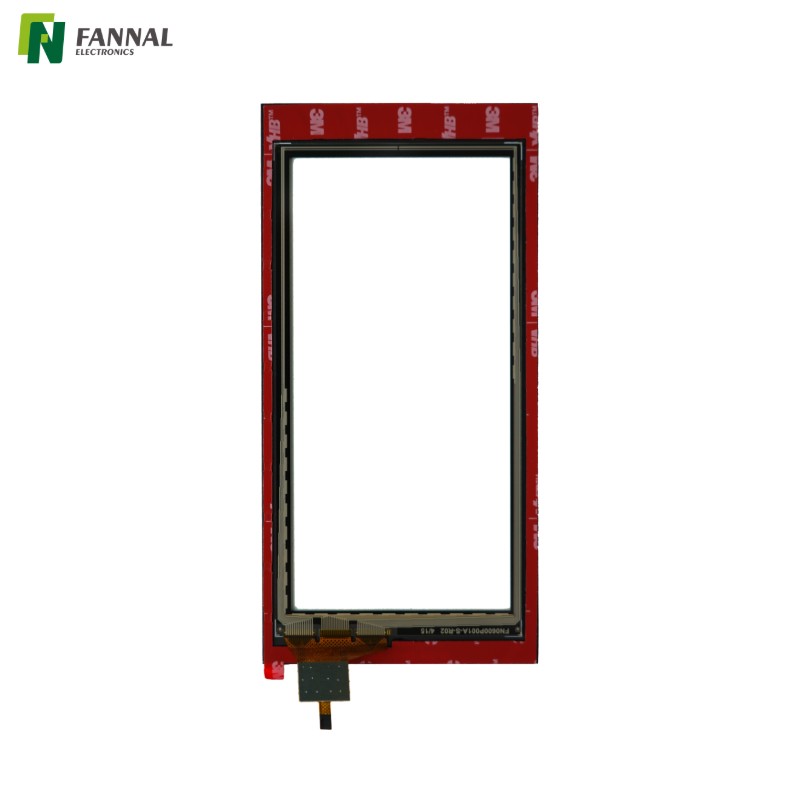

6,0' industrielles kapazitives Touchpanel mit I²C-Schnittstelle

Anwendungen

Industrie- und Feldausrüstung

Dieses robuste Touchpanel eignet sich gut für tragbare Industriegeräte und tragbare Feldgeräte. Sein großer Betriebstemperaturbereich und seine Feuchtigkeitstoleranz machen es ideal für Fabrikterminals, Bestandsverwaltungs-Handhelds und Außeninspektionsgeräte, die in rauen Umgebungen zuverlässig funktionieren müssen.

Medizin- und Gesundheitsgeräte

Die reaktionsschnelle 5-Punkt-Berührung und die robuste Oberfläche des Panels erfüllen die Anforderungen tragbarer medizinischer Geräte. Es kann in Patientenüberwachungsgeräte, mobile Diagnosetools und tragbare Gesundheitsterminals integriert werden, wo Hygiene, Zuverlässigkeit und einfache Reinigung von entscheidender Bedeutung sind.

Unterhaltungs- und tragbare Elektronik

Mit seinem schlanken 3,9-mm-Profil und der hervorragenden optischen Durchlässigkeit passt dieses Touchpanel problemlos in kompakte Verbrauchergeräte. Es eignet sich für tragbare Navigationssysteme, E-Reader, Gaming-Handhelds und andere persönliche Elektronikgeräte, bei denen Benutzererfahrung und visuelle Klarheit wichtig sind.

Automobil & Transport

Die erweiterten Temperaturfähigkeiten und die robuste Konstruktion unterstützen den Einsatz in fahrzeugmontierten Displays, Flottenmanagementterminals und Transportticketsystemen. Es behält eine gleichbleibende Touch-Leistung bei, egal ob bei eisigen Temperaturen oder in heißen Sommerumgebungen.

Einzelhandels- und Dienstleistungskioske

Dieses Panel ermöglicht interaktive Selbstbedienungslösungen für den Einzelhandel und das Gastgewerbe. Von kompakten POS-Terminals bis hin zu Informationskiosken und Bestellsystemen unterstützt die Multi-Touch-Fähigkeit eine ansprechende Kundeninteraktion, während die langlebige Oberfläche starker täglicher Beanspruchung standhält.

Automobil	Zahlungssysteme	Transport	E-Bike
Im Freien	Industriepaneel	Medizinische Ausrüstung	Fitnessgeräte
Ingenieurwerk	Motorrad	Automat	Hausanwendung

Anpassung – technikgesteuerte Optionen

FANNAL bietet umfangreiche Anpassungsmöglichkeiten, um den Anforderungen der Automobil- und Industrieintegration gerecht zu werden.

Berührungssensor

• Größen bis 65 Zoll , Strukturen G+G oder G+F+F

• Unterstützt Multi-Touch, Handschuh-Touch, wasserbeständig, Gesten- und Handflächenerkennung

• Industriequalität: –20 °C ~ +70 °C; Automobilqualität: –30 °C bis +85 °C

Touch-Controller (IC)

• Interne Firmware-Abstimmung und -Optimierung

• Vertrauenswürdige IC-Partner: Microchip, EETI, ILITEK, FocalTech, GOODiX, Cypress

• Hohe Zuverlässigkeit , störungsfrei und EMV-gerecht

Abdecklinse

• Materialien: Glas (0,55–10 mm), PMMA (0,5–3,0 mm), PC (0,1–1,0 mm)

• Gestaltungsmöglichkeiten: CNC-Formgebung, Warmbiegen, 2,5D/3D-Glas, Keramikdruck

• Oberflächenbehandlungen: AG / AR / AF , antimikrobiell, explosionsgeschützt

Optisches Bonden

Schnittstelle und Mechanik

• Maßgeschneiderte FPC-/Steckerform, Länge und Pin-Definitionen

• EMI-Abschirmung und optimierte Signalübertragung

• Unterstützt mehrere Signalkonvertierungen: SPI, MCU, RGB, MIPI, LVDS, eDP

Über FANNAL

Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Touchscreens und Touch-Monitoren.

One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden

Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort.

Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen.

Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung.

Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform.

Zertifikate

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen mXT336U und anderen kapazitiven Touch-Controllern für industrielle Anwendungen?

Der Atmel mXT336U bietet im Vergleich zu generischen Controllern eine überlegene Rauschunterdrückung und Selbstkalibrierung. Es unterstützt 5-Punkt-Multi-Touch mit dedizierter Gestenerkennung und reduziert so die Verarbeitungslast der Host-MCU. Für industrielle Einsätze bedeutet dies einen stabilen Betrieb in der Nähe von VFD-Antrieben und Leistungselektronik, wo es häufig zu elektrischen Störungen kommt – im Gegensatz zu einfachen Steuerungen, die eine zusätzliche Abschirmung erfordern.

F2: Kann dieses 6,0-Zoll-Touchpanel in Außenumgebungen mit extremen Temperaturen zuverlässig funktionieren?

Ja, der Betriebsbereich von -20 °C bis +70 °C unterstützt den industriellen Einsatz im Freien, direkte Sonneneinstrahlung erfordert jedoch eine zusätzliche Helligkeitssteigerung oder optische Verbindung. Die Lagertemperatur von -30 °C bis +80 °C gewährleistet das Überleben während des Versands und saisonaler Stillstände. Für den Dauerbetrieb im Freien sollten Sie als sekundären Schutz eine Antireflexbeschichtung und eine UV-beständige Auflage hinzufügen.

F3: Warum verwendet dieses Panel I2C anstelle von USB für die Touch-Kommunikation?

I2C an der Adresse 0x41 bietet eine deterministische Latenz, die für industrielle Echtzeit-HMI-Systeme unerlässlich ist, während USB variable Abfrageverzögerungen einführt. I2C vereinfacht auch die Integration mit ARM Cortex-M- und RTOS-basierten Controllern ohne Komplexität des USB-Host-Stacks. Der Kompromiss sind kürzere Kabelwege – halten Sie I2C-Leiterbahnen unter 30 cm oder verwenden Sie Differenzpufferung für längere Entfernungen.

F4: Reicht die Oberflächenhärte 7H für den harten industriellen Einsatz aus?

Der Härtegrad 7H (750 g Belastung) widersteht Kratzern durch Schlüssel, Werkzeuge und abrasive Partikel, die in Fertigungsböden vorkommen. Es ist jedoch nicht stoßfest – für Umgebungen mit umherfliegenden Trümmern oder möglichen Kollisionen sollten Sie eine Hartglasauflage oder eine Polycarbonatabschirmung hinzufügen. Die unbehandelte Oberfläche ermöglicht auch nach dem Kauf eine Individualisierung mit AG- (Anti-Glare) oder AF-Beschichtungen (Anti-Fingerprint).

F5: Wie wirkt sich eine Berührungsdurchlässigkeit von 82 % auf die Lesbarkeit des Displays bei hellen Lichtverhältnissen aus?

Eine Mindesttransmission von 82 % gewährleistet eine akzeptable Anzeigeklarheit für Innenräume und schattige Industrieumgebungen. In Umgebungen mit hohem Umgebungslicht (>10.000 Lux) wird dies zu einem begrenzenden Faktor – kombinieren Sie es mit Displays mit Hintergrundbeleuchtung von >1000 cd/m² oder spezifizieren Sie optisches Bonding, um interne Reflexionen zu reduzieren. Erwägen Sie bei Outdoor-Kiosken oder Fahrzeug-Armaturenbrettern ein Upgrade auf >90 % Transmissionsplatten mit AR-Beschichtung.
