FN0650P001A
6.5
155,98 * 127,46 * 3,9
-20 ~ 70
-30 ~ 80
IIC
133,98 (H) x 100,86 (V)
G+G
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

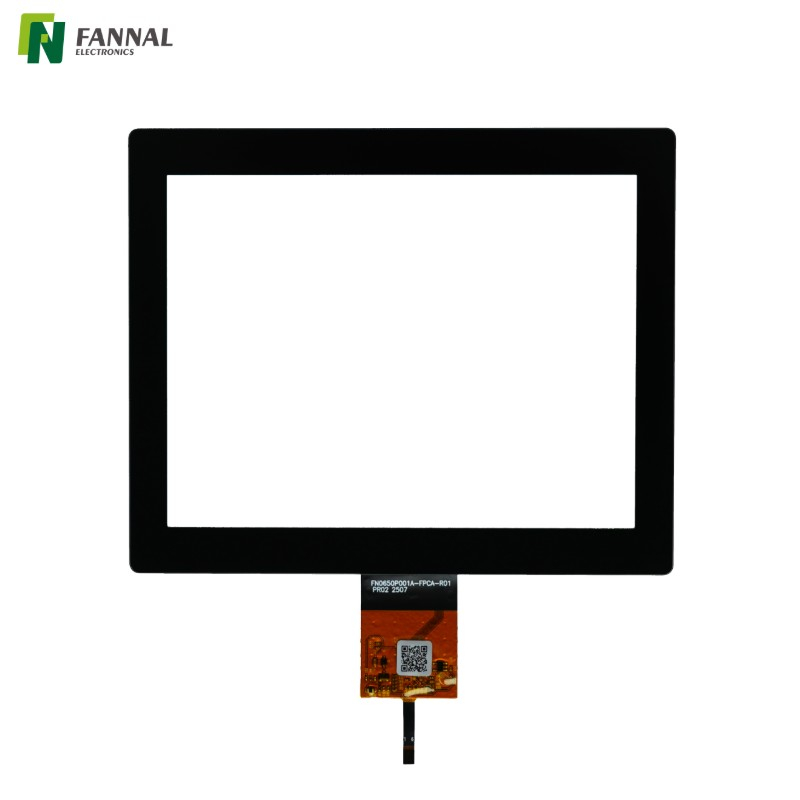

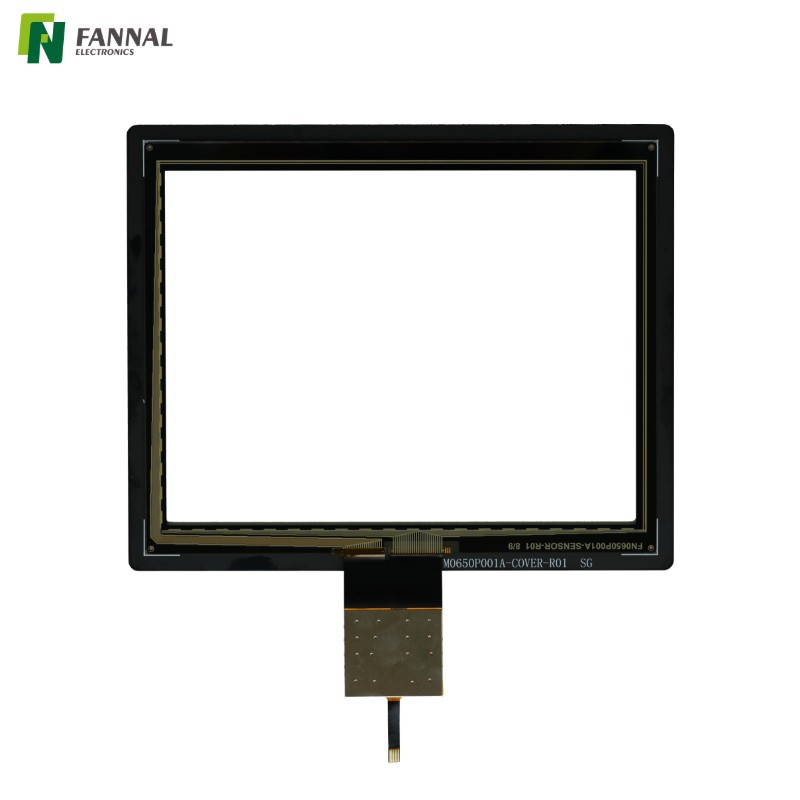

Dieses kapazitive 6,5-Zoll-G+G-Touchpanel ist für industrielle und eingebettete Anwendungen konzipiert, die stabile Multi-Touch-Leistung und mechanische Haltbarkeit erfordern.
Ausgestattet mit einem chemisch verstärkten 3,0-mm-Deckglas und einem mxT1664T3-Touch-Controller unterstützt es 10-Punkt-Touch mit beiden IIC-Schnittstellen. Das Panel arbeitet zuverlässig in Umgebungen von -20 °C bis +70 °C und eignet sich daher für HMI-Terminals und integrierte Anzeigesysteme.
G+G-Struktur mit 3,0 mm Deckglas
Chemisch verstärkte Oberfläche (≥7H)
10-Punkt-Multitouch (Finger)
IIC-Schnittstelle
-20°C ~ +70°C Betriebsbereich
RoHS-2.0-konform

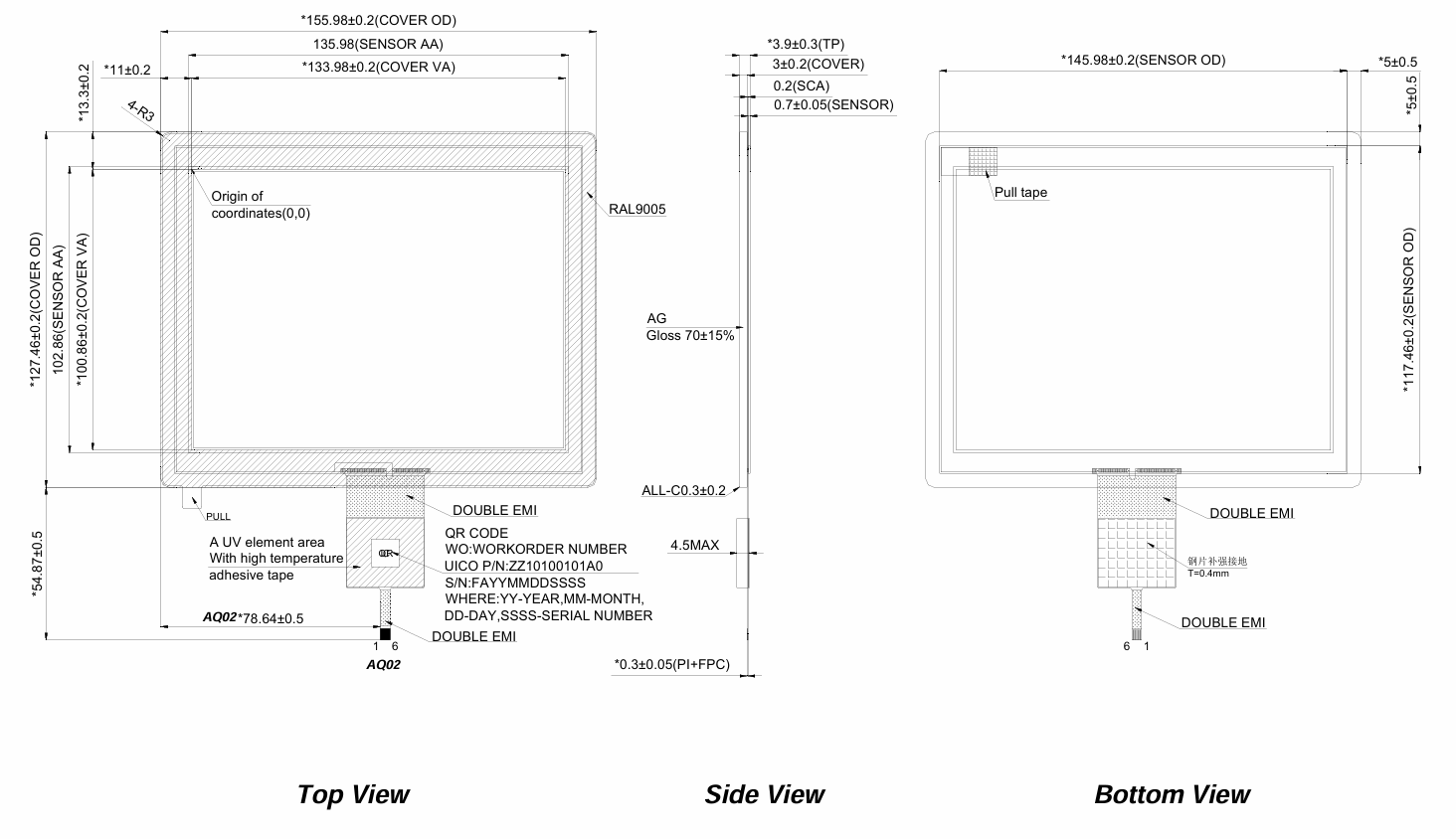

Zeichnung
Spezifikationen
Kategorie | Artikel | Spezifikation | Einheit / Bemerkung |
Mechanisch | Aktive TP-Größe | 6,5 (Diagonale) | Zoll |
TP-Umrissgröße | 155,98 (H) x 127,46 (B) x 3,9 (T) | mm | |
Ansichtsbereich | 133,98 (H) x 100,86 (V) | mm | |
Struktur | Produktstruktur | G+G | |
Bezugsmaterial | Natronkalkglas | 3,0 mm Dicke | |
Sensormaterial | ITO-Glas | 0,7 mm Dicke | |
Stärkungsmethode | Chemisch verstärkt | ||
Elektronisch | Touch-Controller | mxT1664T3 | |
Anzahl der Berührungen | 10 Punkte | ||
Touch-Schnittstelle | IIC | Doppelte Unterstützung angegeben | |
Touch-Modus | Finger | ||
Optisch/physikalisch | Oberflächenhärte | ≥7H | 750g Ladung |
Berührungsdurchlässigkeit | 82 % ~ 85 % Min. | ||
Oberflächenbehandlung | - | ||
Umweltfreundlich | Betriebstemperatur | -20°C ~ +70°C | |
Lagertemperatur | -30°C ~ +80°C | ||
Luftfeuchtigkeit | 10 % ~ 90 % | ||
Anforderungen | RoHS-2.0 |
Anwendungen
Dieses kapazitive 6,5-Zoll-G+G-Touchpanel eignet sich für die Integration in industrielle und eingebettete Anzeigesysteme, bei denen stabile Multi-Touch-Leistung und mechanische Haltbarkeit erforderlich sind.
Typische Anwendungsgebiete sind:
Industrielle HMI-Terminals
werden in Bedienfeldern und Bedienerschnittstellen verwendet, die in Umgebungen mit kontinuierlichem Betrieb eine zuverlässige Berührungseingabe erfordern.
Eingebettete Steuergeräte
Geeignet für integrierte Anzeigemodule in Automatisierungsgeräten und Systemsteuerungen.
Medizin- und Laborgeräte
Gilt für Geräte, die in kontrollierten Innenräumen betrieben werden, in denen eine stabile kapazitive Berührungseingabe erforderlich ist.
Kommerzielle Bedienfelder.
Konzipiert für Geräte, die eine robuste Glasoberfläche und Multi-Touch-Funktionalität erfordern.
Anpassungen
Zur Unterstützung unterschiedlicher Systemintegrationsanforderungen bietet FANNAL flexible Anpassungsdienste, die Touchpanel-Design, Display-Integration und optisches Bonden umfassen.
Größenunterstützung: Bis zu 65 Zoll
Strukturoptionen: G+G, G+F+F
Betriebstemperatur:
Industrie: –20°C ~ +70°C
Automobil: –30°C ~ +85°C
Erweiterte Funktionen:
Wasserdichte Berührung,
Handschuh-Berührung,
passive Stiftunterstützung,
Gesten- und Handflächenunterdrückung
Internes Firmware-Tuning und Touch-Parameter-Optimierung
IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip
EMV-orientiertes Hardware-Design
Starke Entstörungsfähigkeit für Industriesysteme
Materialoptionen:
Glas (0,55 mm–10 mm)
PMMA (0,5 mm–3 mm)
PC (0,1 mm–1 mm)
Verarbeitungsoptionen:
CNC-Bearbeitung,
2,5D-/3D-Heißbiegen
, Keramik-Seidendruck
Oberflächenbehandlung:
AG / AR / AF
Antimikrobieller
Anti-Explosion
Über eigenständige Touchpanels hinaus unterstützt FANNAL die vollständige Integration von Anzeigemodulen:
LCD-Größen: 1,77" – 15,6"
Panelpartner: BOE, Innolux, JDI, Hannstar, CTC, TCL, Tianma
Paneltypen: IPS / TN / LTPS
Schnittstellenkonvertierung: SPI, MCU, RGB, MIPI, LVDS, eDP
Treiberplatinen: HDMI / VGA / LVDS / Typ-C
Bindungsart | Größenunterstützung | Anwendung |
|---|---|---|
OCA | Bis zu 15,6 Zoll | Automatisierte Großserienfertigung |
LOCA / OCR | Bis zu 32" | Verbesserter Kontrast und Haltbarkeit |
Silikon | Bis zu 32" | Robuste Industrieumgebungen |
FAQ
Ja. Das Touchpanel ist für eine flexible Integration konzipiert und kann mit LCD-Panels großer Anbieter wie BOE, Innolux, Tianma und anderen kombiniert werden. Mechanische Ausrichtung, FPC-Definition und Controller-Tuning können entsprechend der ausgewählten Anzeige angepasst werden.
Ja. Firmware-Tuning und Parameteroptimierung können bereitgestellt werden, um die Störfestigkeit in elektrisch komplexen Umgebungen zu verbessern. Dies ist besonders wichtig für industrielle Steuerungssysteme mit hoher EMI-Belastung.
Ja. Die Umrissform, die Kantenbearbeitung (2,5D/3D), der Siebdruck und die Dickenanpassung der Abschlusslinse können individuell angepasst werden. Je nach Anwendungsanforderung stehen auch Oberflächenbehandlungen wie AG, AR oder AF zur Verfügung.
Ja. Dieses Touchpanel kann als eigenständiges Teil geliefert oder durch OCA-, LOCA- oder optisches Silikon-Bonding in das LCD integriert werden. Die Auswahl der Bindung hängt von den Helligkeitsanforderungen, den Umgebungsbedingungen und dem mechanischen Design ab.
Das Produkt ist für industrielle Anwendungen mit stabiler langfristiger Lieferplanung positioniert. Auf Anfrage können Lebenszyklusunterstützung und Änderungsbenachrichtigungsverfahren bereitgestellt werden, um das Projektrisiko zu reduzieren.
