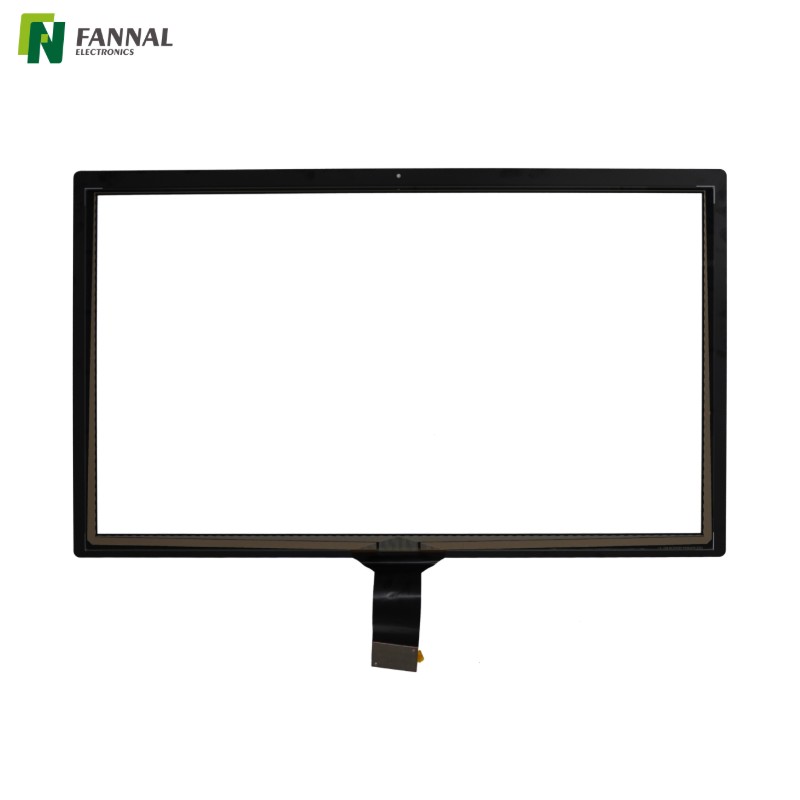

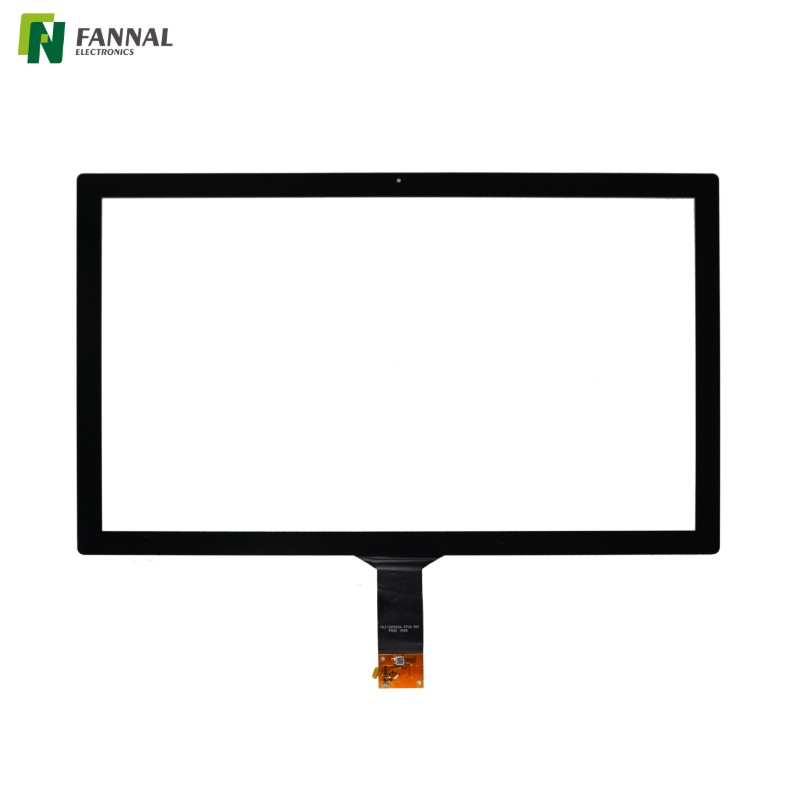

31,5-Zoll-Industrie-Touchpanel mit breitem Temperaturbereich

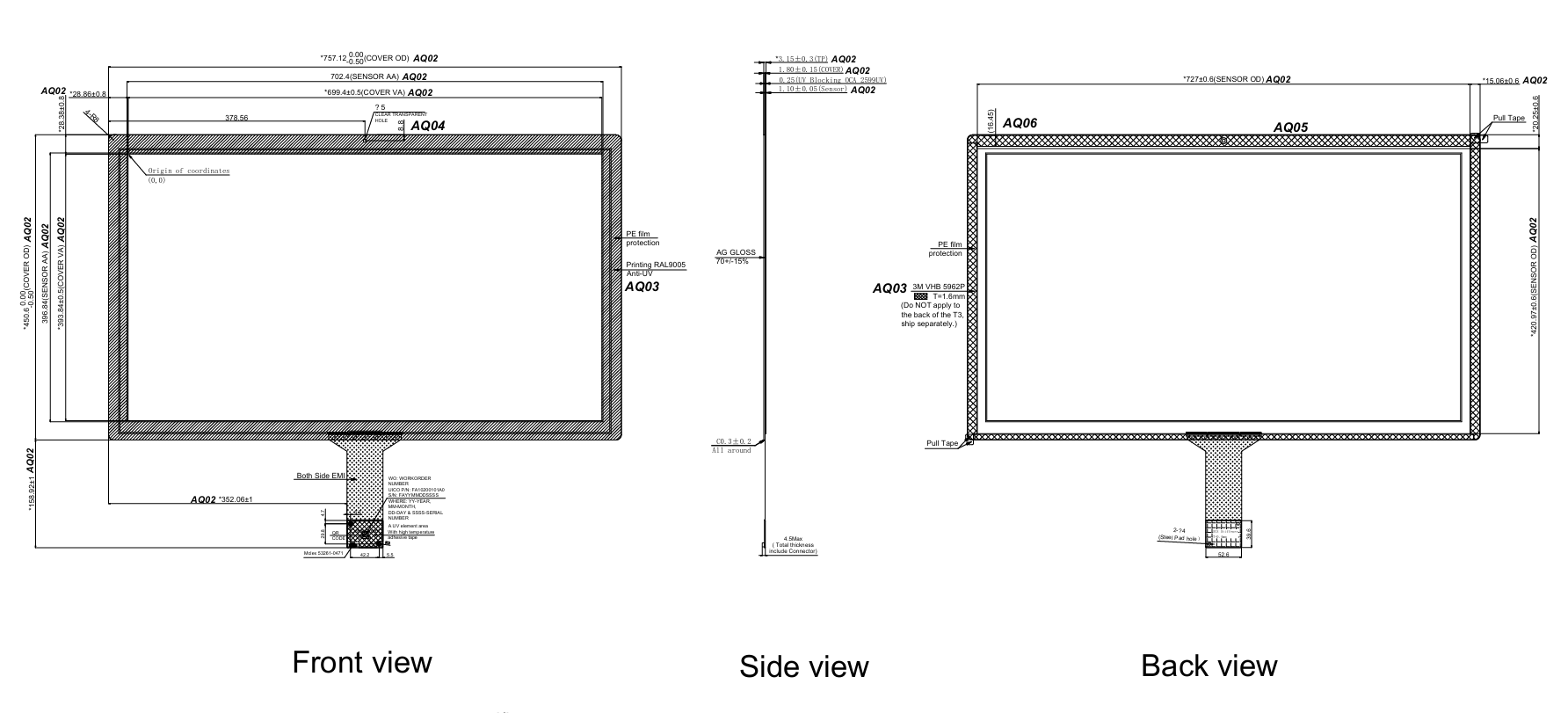

Zeichnung

Spezifikationen

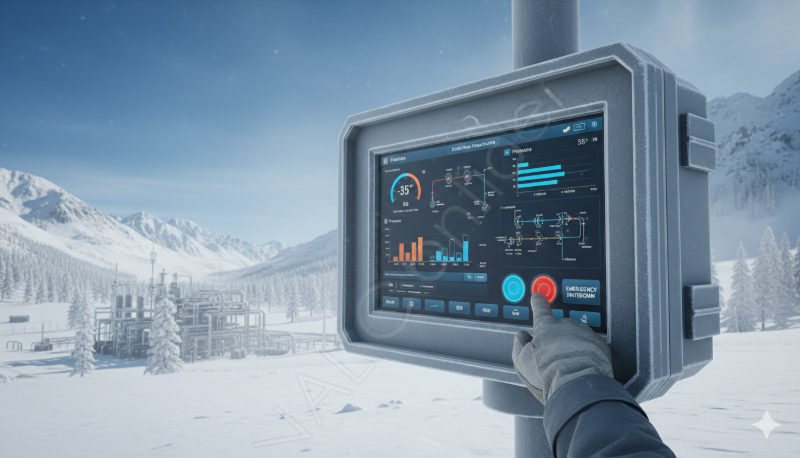

Touchpanel mit breitem Temperaturbereich für Außensteuerterminal in kaltem Klima

Projekthintergrund

Ein Systemintegrator aus Nordeuropa entwickelte ein 31,5-Zoll- Außensteuerterminal, das an halbexponierten Industriestandorten installiert wurde.

Das System musste das ganze Jahr über funktionieren, auch wenn die Temperaturen im Winter unter -30 °C fielen. Das Anzeigemodul hatte die Tieftemperaturvalidierung bereits bestanden, die Touch-Schnittstelle versagte jedoch beim Kaltstarttest wiederholt.

Das eigentliche Problem war nicht das Display, sondern die Touch-Schicht

Während der Umwelttests stellte der Kunde Folgendes fest:

• Verzögerung der Berührungsreaktion beim Kaltstart

• Multi-Touch-Instabilität unter -20 °C

• Gelegentlich reagieren Bereiche nach längerer Einwirkung niedriger Temperaturen nicht mehr

• Unterbrechung der Controller-Kommunikation während des Bootens

Das Problem lag nicht an der Helligkeit oder dem Einfrieren des LCD. Es lag an der Elektronik des Touchpanels und dem Verhalten des Sensors unter extrem kalten Bedingungen.

Die meisten Standard -Industrie-Touchpanels sind nur für einen Temperaturbereich von -20 °C bis +70 °C ausgelegt.
Unterhalb von -20 °C beginnen die Stabilität des Sensorsignals, das Verhalten des Controller-ICs und Unterschiede in der Materialausdehnung die Leistung zu beeinträchtigen.

Warum FN3150P003A das Problem gelöst hat

Echte Betriebsfähigkeit bei -40 °C

FN3150P003A ist als Touchpanel mit breitem Temperaturbereich konzipiert und unterstützt den Betrieb von -40 °C bis +70 °C.

Dadurch wurde sichergestellt:

• Zuverlässige Kaltstartleistung

• Stabile Berührungsreaktion bei Dauerbetrieb unter Null

• Keine Controller-Kommunikationsfehler beim Booten

Stabilität im Großformat (31,5 Zoll)

Große Touchpanels reagieren empfindlicher auf Signalrauschen und Umwelteinflüsse.
Mit dem mXT2952TD-Controller und dem optimierten Sensordesign behielt das Panel eine stabile 10-Punkt-Berührungsgenauigkeit über die gesamte aktive Fläche von 31,5 Zoll bei.

Vereinfachte Systemintegration über USB

Die USB-Schnittstelle ermöglichte den direkten Anschluss an den Industrie-PC ohne zusätzliche Konvertierungsplatinen, wodurch die Integrationskomplexität und potenzielle Fehlerquellen im Außeneinsatz reduziert wurden.

Bereitstellungsergebnis

Nach der Validierung erreichte das System:

• Erfolgreicher Kaltstart bei -35°C

• Stabile Multi-Touch-Leistung bei winterlichen Outdoor-Tests

• Reduziertes Feldausfallrisiko

• Kürzere Integrationszeit durch USB-Standardschnittstelle

Der Kunde konnte das Außenterminal auf den Markt bringen, ohne die Architektur der Frontschnittstelle neu zu gestalten.

Typische Anwendungen in kaltem Klima

FN3150P003A ist geeignet für:

• Außensteuerterminals

• Ladestationen für Elektrofahrzeuge in kalten Regionen

• Schnittstellen für Energiespeichersysteme

• Bedientafeln für Bergbau- oder Schwermaschinen

• Unbeheizte Lagerterminals

• Industriekioske, die in halbexponierten Umgebungen installiert sind

Anpassungen

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Kundenspezifischer optischer Bonding -Service

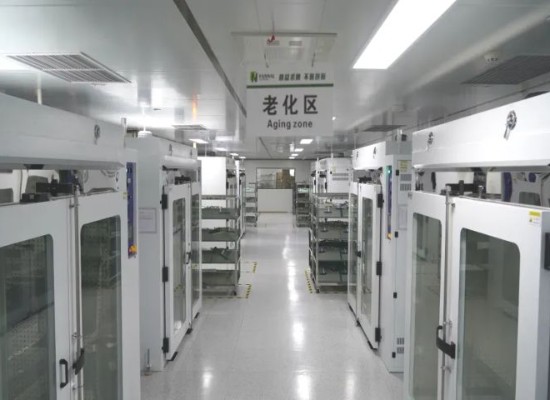

Über FANNAL

Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Tuchscreens und Touch-Monitoren.

One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden

Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort.

Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen.

Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung.

Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform.

Zertifikate

FAQ

F1: Was unterscheidet ein Touchpanel mit breitem Temperaturbereich von einem Standard-Industrie-Touchpanel?

Ein Touchpanel mit breitem Temperaturbereich ist speziell für den Betrieb unter -20 °C, typischerweise bis -40 °C, konzipiert.

Der Unterschied liegt in der Stabilität des Reglers, der Sensorkalibrierung, dem Materialverhalten bei thermischer Kontraktion und der Signalabstimmung. Bei Standard-Industrie-Touchpanels kommt es bei Minustemperaturen häufig zu Signaldrift, verzögerter Reaktion oder Startinstabilität.

F2: Warum versagen kapazitive Touchpanels bei sehr niedrigen Temperaturen?

Bei niedrigen Temperaturen beeinflussen mehrere Faktoren die kapazitive Erfassung:

• Änderungen der dielektrischen Eigenschaften von Materialien

• Langsamere Reaktion der Controller-IC-Komponenten

• Erhöhtes Signalrauschen beim Kaltstart

• Mechanische Kontraktion beeinflusst die Gleichmäßigkeit des Sensors

Ohne ordnungsgemäße Abstimmung und Validierung kann die kapazitive Touch-Leistung unter -20 °C instabil werden.

F3: Ist die Betriebstemperatur von -40 °C dasselbe wie die Lagertemperatur?

NEIN.

Eine Betriebstemperatur von -40 °C bedeutet, dass sich das Touchpanel bei -40 °C einschalten und normal funktionieren lässt , auch beim Kaltstart.

Viele Produkte geben zwar eine Lagerung bei -40 °C an, unterstützen aber nur den Betrieb bei -20 °C. Bei Außen- oder unbeheizten Installationen ist die Betriebstemperatur die entscheidende Spezifikation.

F4: Wo wird normalerweise ein Touchpanel mit einem Temperaturbereich von -40 °C benötigt?

Ein -40°C-Touchpanel wird häufig benötigt in:

• Industrielle Steuerterminals für den Außenbereich

• Ladestationen für Elektrofahrzeuge in kalten Regionen

• Energiespeichersysteme

• Bergbauausrüstung

• Verkehrsinfrastruktur in nördlichen Klimazonen

• Unbeheizte Lagerhallen oder halbexponierte Industriestandorte

Diese Umgebungen erfordern einen zuverlässigen Kaltstart und einen kontinuierlichen Betrieb bei niedrigen Temperaturen.

F5: Beeinträchtigt die Leistung bei weitem Temperaturbereich die optische Klarheit oder die Berührungsgenauigkeit?

Ein ordnungsgemäß konzipiertes Touchpanel mit breitem Temperaturbereich sollte über den gesamten Betriebsbereich eine gleichbleibende Touch-Genauigkeit gewährleisten.

Die optische Leistung (z. B. Durchlässigkeit oder Oberflächenbehandlung) ist in der Regel unabhängig von der Temperaturbewertung, aber die Abstimmung des Controllers und das Sensordesign müssen die Signalstabilität über extreme Temperaturgrenzen hinweg gewährleisten.
