Haben Sie sich jemals gefragt, wie der kleine Bildschirm Ihres Geräts nahtlos mit der übrigen Technologie zusammenarbeitet? Eingebettete Displays sind die stillen Helden der modernen Elektronik. Diese Systeme sind in alles integriert, von Smartphones bis hin zu komplexen Industriemaschinen.
In diesem Artikel werden wir untersuchen, wie eingebettete Displays funktionieren, einschließlich ihrer Schlüsselkomponenten und Technologien. Sie lernen die wesentlichen Teile wie Displayglas, Controller und Mikrocontroller kennen und erfahren, wie sie zusammenarbeiten, um die Benutzeroberflächen zu erstellen, auf die wir uns täglich verlassen.
Displayglas ist der sichtbarste Teil eines eingebetteten Displaysystems. Es dient als Schnittstelle, über die Benutzer mit dem Gerät interagieren, und ist somit ein wesentlicher Bestandteil des gesamten Benutzererlebnisses. Je nach Anwendung kommen unterschiedliche Arten von Displaygläsern zum Einsatz, beispielsweise LCD (Liquid Crystal Display), OLED (Organic Light Emitting Diode) oder E-Ink . Jede dieser Anzeigetechnologien bietet einzigartige Funktionen, die auf spezifische Umgebungen und Benutzerbedürfnisse zugeschnitten sind.
LCD : Diese werden aufgrund ihrer Erschwinglichkeit und Vielseitigkeit häufig in eingebetteten Displays verwendet. Die LCD-Technologie ist in verschiedenen Größen und Auflösungen verfügbar und bietet insbesondere bei IPS-LCDs eine gute Klarheit bei großen Betrachtungswinkeln. Sie werden häufig in Anwendungen eingesetzt, bei denen die Kosten im Vordergrund stehen und die Qualität der visuellen Darstellung zufriedenstellend sein muss.
OLED : OLED-Displays bieten eine hervorragende Farbwiedergabe, tiefe Schwarztöne und bessere Kontrastverhältnisse. Dies liegt daran, dass bei der OLED-Technologie im Gegensatz zu LCDs, die eine Hintergrundbeleuchtung benötigen, jedes einzelne Pixel unabhängig gesteuert werden kann. OLED ist ideal für High-End-Anwendungen, die lebendige Displays und einen geringen Stromverbrauch erfordern, wie zum Beispiel Smartphones und Smartwatches.
E-Ink : Die E-Ink-Technologie wird häufig in Geräten wie E-Readern verwendet, da sie nur minimalen Strom verbraucht und eine Anzeige bietet, die auch bei hellem Sonnenlicht gut lesbar ist. Bei dieser Anzeigetechnologie werden geladene Teilchen neu angeordnet, um Bilder auf dem Bildschirm zu erzeugen. Dadurch ist sie bei statischen Bildern äußerst energieeffizient, kann jedoch keine bewegten Inhalte anzeigen.
Der Display-Controller spielt eine entscheidende Rolle bei der Verwaltung der Art und Weise, wie Daten auf dem Bildschirm gerendert werden. Es liest kontinuierlich Pixeldaten aus dem Framebuffer und sendet sie an das Displayglas. Dieser Prozess stellt sicher, dass die richtigen Informationen angezeigt werden, egal ob es sich um ein statisches Bild oder einen dynamischen Inhalt handelt, und dass der Übergang zwischen den Bildschirmen reibungslos erscheint.
Bei eingebetteten Anzeigesystemen können Controller direkt in den Mikrocontroller integriert sein oder auf separaten Grafikchips basieren, insbesondere wenn es um komplexe Grafiken oder große Displays geht. Diese Aufteilung trägt zur Optimierung der Leistung bei, da einfachere Anzeigen möglicherweise weniger Rechenleistung benötigen, wodurch das System effizienter arbeiten kann.
Der Framebuffer ist im Wesentlichen ein Speicherplatz, der die Pixeldaten für den Bildschirm speichert. Der Display-Controller liest diesen Speicher, um den Bildschirm mit einer konsistenten Rate zu aktualisieren. Dieser Speicher muss groß genug sein, um alle Pixelinformationen zu speichern, die für eine bestimmte Auflösung und Farbtiefe erforderlich sind.
Beispielsweise würde ein Display mit einer Auflösung von 320 x 240 und einer Farbtiefe von 16 Bit 153.600 Byte Speicher Eine effiziente Framebuffer-Verwaltung stellt sicher, dass nur die notwendigen Daten aktualisiert werden, was die Energieeffizienz erheblich optimiert, indem unnötige Aktualisierungen und unnötige Datenübertragungen vermieden werden. erfordern .
Durch die Minimierung der Anzahl der erforderlichen Aktualisierungen können eingebettete Anzeigesysteme einen niedrigen Stromverbrauch aufrechterhalten und die Arbeitsbelastung des Mikrocontrollers reduzieren. Wenn nur Teile der Anzeige geändert werden müssen (z. B. eine Farbe ändern oder einen bestimmten Bereich aktualisieren), werden nur diese Bereiche aktualisiert, wodurch der Gesamtenergieverbrauch gesenkt wird.
| Auflösung (Breite x Höhe) | Farbtiefe (Bits) | Erforderlicher Speicher (Bytes) |
|---|---|---|
| 320 x 240 | 16 | 153.600 |
| 480 x 272 | 16 | 261.120 |
| 640 x 480 | 16 | 491.520 |
| 800 x 480 | 16 | 768.000 |
| 1280 x 720 | 16 | 1.474.560 |
Der Mikrocontroller in einem eingebetteten Anzeigesystem ist für die Steuerung des Gesamtbetriebs der Anzeige verantwortlich, von der Verarbeitung der Daten bis zur Aktualisierung des Bildschirms. Anstatt jedes Mal den gesamten Bildschirm zu aktualisieren, aktualisiert der Mikrocontroller nur die Teile der Anzeige, die sich geändert haben, wodurch der Stromverbrauch minimiert und die Effizienz des Geräts verbessert wird.
Wenn ein Benutzer beispielsweise einen kleinen Bereich des Bildschirms ändert (z. B. ein rotes Quadrat in ein blaues Quadrat), aktualisiert der Mikrocontroller nur diese spezifischen Pixel im Framebuffer. Diese Methode wird als teilweise Bildschirmaktualisierung bezeichnet und trägt dazu bei, dass eingebettete Geräte reibungslos funktionieren, ohne Strom zu verbrauchen. Durch die effiziente Nutzung von Speicher und Rechenleistung stellen eingebettete Systeme sicher, dass das gesamte Gerät optimal funktioniert.
| Technologievorteile | Häufige | Anwendungsfälle | Energieeffizienz | Kostenmerkmal |
|---|---|---|---|---|
| LCD | Geringe Kosten, breite Verfügbarkeit, gute Farbgenauigkeit | Unterhaltungselektronik, Industriepanels | Mäßig | Niedrig |
| OLED | Hervorragende Farbwiedergabe, tiefe Schwarztöne | High-End-Geräte, Smartphones, Smartwatches | Hoch (aber energieeffizient bei der Anzeige dunkler Inhalte) | Hoch |
| E-Ink | Extrem geringer Stromverbrauch, auch bei Sonnenlicht gut ablesbar | E-Reader, Geräte mit geringem Stromverbrauch | Sehr hoch | Mäßig |

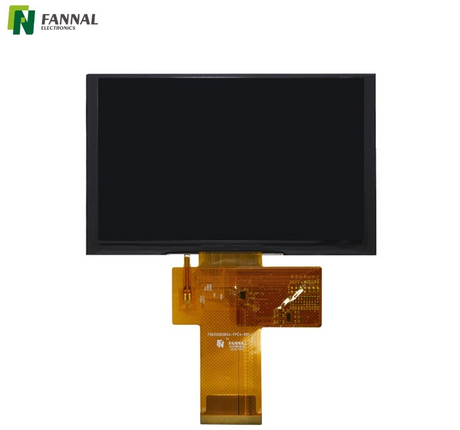

Aufgrund ihrer Erschwinglichkeit und Vielseitigkeit gehören LCD-Displays zu den am häufigsten verwendeten Panels in eingebetteten Systemen. TFT-LCD und IPS-LCD erfreuen sich besonders großer Beliebtheit aufgrund ihrer großen Betrachtungswinkel und guten Farbgenauigkeit, wodurch sie für viele Verbraucher- und Industrieanwendungen geeignet sind.
Diese Displays sind energieeffizient, kostengünstig und in einer Vielzahl von Größen erhältlich, von kleinen eingebetteten Geräten bis hin zu großen Displays für Industrieanlagen. Der weit verbreitete Einsatz der LCD-Technologie macht sie zur idealen Wahl für Hersteller, die eine zuverlässige und kosteneffiziente Anzeigelösung suchen.
OLED-Displays bieten lebendige Farben und tiefe Schwarzwerte, da sie das Licht jedes einzelnen Pixels steuern können. Im Gegensatz zu LCDs, die eine Hintergrundbeleuchtung verwenden, strahlen OLED-Pixel ihr eigenes Licht aus, was einen größeren Kontrast und eine sattere Farbsättigung ermöglicht. Die OLED-Technologie wird in Geräten eingesetzt, bei denen die visuelle Qualität von entscheidender Bedeutung ist, beispielsweise in Smartphones, Smartwatches und High-End-Automobildisplays.
Der geringe Stromverbrauch und das dünnere Profil von OLED-Displays machen sie auch ideal für batteriebetriebene eingebettete Systeme, bei denen Platz und Energieeffizienz von entscheidender Bedeutung sind. Die Fähigkeit von OLED, echte Schwarzwerte und dynamische Farben zu erzeugen, macht es zu einer beliebten Wahl für Premium-Embedded-Systeme, bei denen die Bildqualität von größter Bedeutung ist.
Die E-Ink-Technologie wird dort eingesetzt, wo ein geringer Stromverbrauch entscheidend ist. Im Gegensatz zu anderen Anzeigetechnologien verbraucht E-Ink nur Strom, wenn das Bild auf dem Bildschirm geändert wird, was es für die statische Bildanzeige äußerst effizient macht. Aus diesem Grund wird E-Ink häufig in E-Readern verwendet, bei denen für die Aufrechterhaltung statischer Inhalte kein kontinuierlicher Stromverbrauch erforderlich ist.
Obwohl E-Ink-Displays nicht die gleiche Bildwiederholfrequenz oder Farbbrillanz wie andere Technologien bieten, eignen sie sich aufgrund ihres extrem niedrigen Stromverbrauchs und ihrer Fähigkeit, auch bei hellem Licht lesbar zu bleiben, perfekt für bestimmte Arten eingebetteter Geräte, insbesondere für solche, die über längere Zeiträume ohne häufiges Aufladen funktionieren müssen.
| Kapazitive Touch- | Resistive | Touch |
|---|---|---|
| Empfindlichkeit | Hoch, unterstützt Multi-Touch | Mäßig, typischerweise eine einzelne Berührung |
| Haltbarkeit | Weniger haltbar, kratzempfindlich | Langlebiger, kratzfester |
| Ideale Anwendungsfälle | Smartphones, Tablets, High-End-Systeme | Industrie-, Medizin- und Outdoor-Systeme |
| Kosten | Höher | Untere |
| Interaktionsmethoden | Finger-, Stift-, handschuhgestützt | Stift-, Finger-, handschuhgestützt |
Kapazitive Touchscreens werden aufgrund ihrer hohen Empfindlichkeit und der Fähigkeit, Multitouch-Gesten zu unterstützen, häufig in eingebetteten Systemen verwendet. Smartphones, , Tablets und Unterhaltungselektronik verwenden häufig kapazitive Touchscreens, da diese ein reibungsloses und reaktionsschnelles Benutzererlebnis bieten.
Kapazitive Touchscreens sind besonders nützlich in Umgebungen, in denen schnelle und präzise Eingaben erforderlich sind. Aufgrund ihrer Langlebigkeit eignen sie sich sowohl für Verbraucher- als auch für Industrieanwendungen. Kapazitive Touchscreens bieten außerdem eine hervorragende Haltbarkeit und sind im Vergleich zu resistiven Touchscreens widerstandsfähiger gegen Kratzer und Abnutzung.
Resistive Touchscreens funktionieren durch Druckmessung und eignen sich daher ideal für Umgebungen, in denen Benutzer möglicherweise Handschuhe tragen oder das Display rauen Bedingungen ausgesetzt ist. Sie werden häufig in industriellen und medizinischen Geräten eingesetzt , bei denen taktiles Feedback und Zuverlässigkeit wichtiger sind als die reibungslose Interaktion.
Resistive Touchscreens sind weniger empfindlich als kapazitive, bieten aber eine höhere Haltbarkeit und können mit verschiedenen Eingabemethoden, einschließlich Stiften oder Handschuhen, bedient werden. Ihre Widerstandsfähigkeit gegenüber extremen Temperaturen und physischer Belastung macht sie zu einer guten Wahl für raue Umgebungen, in denen Präzision von entscheidender Bedeutung ist, beispielsweise in Fabriken oder medizinischen Einrichtungen.
Die Datenübertragung zwischen Mikrocontroller, Framebuffer und Display-Controller ist für die Aktualisierung des Bildschirms unerlässlich. In eingebetteten Systemen werden häufig serielle oder parallele Kommunikationsmethoden verwendet, um die Pixeldaten effizient zu übertragen. Der Mikrocontroller sorgt dafür, dass die Anzeige auf dem neuesten Stand bleibt, ohne übermäßige Rechenleistung zu verbrauchen.
Der Schlüssel zu einem effizienten Datenfluss liegt in der Minimierung der Anzahl der erforderlichen Aktualisierungen. Wenn nur ein Teil des Bildschirms geändert werden muss, aktualisiert der Mikrocontroller nur diese Abschnitte des Framebuffers, wodurch die Datenübertragungslast und der Energieverbrauch reduziert werden. Dieser selektive Aktualisierungsansatz ist entscheidend für die Aufrechterhaltung einer optimalen Leistung in eingebetteten Geräten mit begrenzter Verarbeitungsleistung.
Die Energieeffizienz ist einer der kritischsten Faktoren in eingebetteten Anzeigesystemen. Die Möglichkeit, Teile des Bildschirms zu aktualisieren, ohne die gesamte Anzeige zu aktualisieren, hilft, Strom zu sparen. Darüber hinaus spielt auch die Wahl der Display-Technologie – etwa OLED oder E-Ink – eine wichtige Rolle bei der Leistungsoptimierung.
Moderne eingebettete Systeme konzentrieren sich auf dynamische Anzeigetechnologien , bei denen Strom nur beim Aktualisieren oder Interagieren mit der Anzeige verbraucht wird, anstatt ständig den Vollbildmodus aufrechtzuerhalten. Dadurch wird sichergestellt, dass eingebettete Geräte über längere Zeiträume effizient arbeiten können, ohne dass ihre Batterien entladen werden.
| - | Display-Technologie | Stromverbrauchstyp | Energieeffizienz |
|---|---|---|---|
| LCD | Konstante Hintergrundbeleuchtung | Mäßig | Allgemeine Unterhaltungselektronik |
| OLED | Selbstemittierende Pixel | Hoch | Geräte, die lebendige Bilder erfordern |
| E-Ink | Nur bei Änderung des Inhalts | Sehr hoch | Anwendungen mit geringem Stromverbrauch wie E-Reader |
| Ideale Anwendung | Branchenanwendungsbeispiel | Hauptvorteil |
|---|---|---|
| Industrielle Automatisierung | Mensch-Maschine-Schnittstellen (HMIs) | Echtzeitüberwachung, robuste Displays |
| Unterhaltungselektronik | Intelligente Geräte, Wearables, Haushaltsgeräte | Kompakte, benutzerfreundliche Displays |
| Medizinische Geräte | Patientenmonitore, Diagnosegeräte | Hohe Zuverlässigkeit und Klarheit |
| Automobil | Infotainment im Auto, digitale Dashboards | Verbesserte Fahrerinteraktion und Sicherheit |

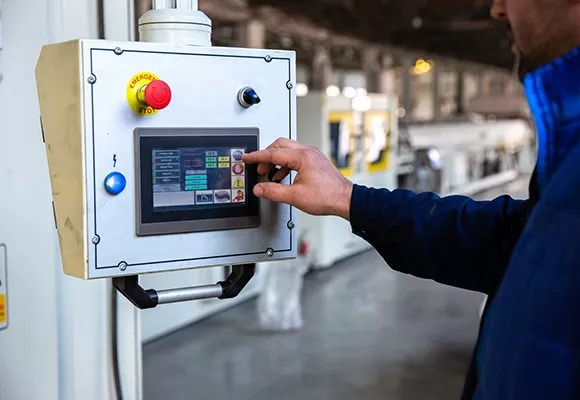

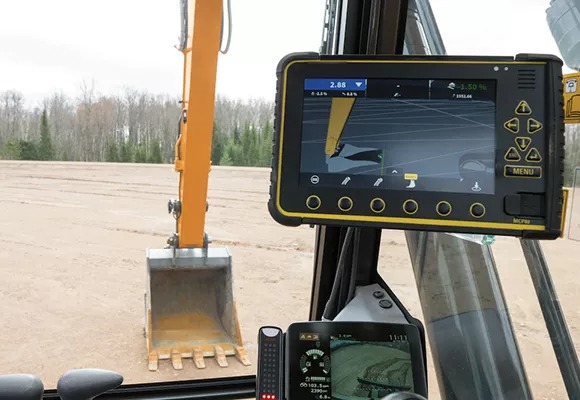

In der industriellen Automatisierung sind eingebettete Displays für Mensch-Maschine-Schnittstellen (HMIs) unverzichtbar, die es Bedienern ermöglichen, mit Maschinen zu interagieren und Echtzeitdaten zu überwachen. Diese Systeme müssen zuverlässig und langlebig sein und extremen Bedingungen wie hohen Temperaturen, Vibrationen oder Staubbelastung standhalten.
Eingebettete Displays, die in HMIs verwendet werden, sind robust und reaktionsschnell und bieten klare Bilder in anspruchsvollen Umgebungen. Diese Displays stellen sicher, dass Bediener komplexe Industrieprozesse schnell und effizient verwalten und so die Sicherheit und Produktivität verbessern können.
Eingebettete Displays sind das Herzstück vieler heute Diese Displays bieten intuitive Benutzeroberflächen für einfache Interaktion und Steuerung. Durch die Integration von intelligenter Geräte , vom Fitness-Tracker bis zum Smart-Home-Gerät. Touchpanels können Benutzer über Gesten mit Geräten interagieren und so das Benutzererlebnis verbessern.
Intelligente Displays in der Unterhaltungselektronik ermöglichen Funktionen wie Echtzeit-Feedback, Benachrichtigungen und Gerätesteuerung und helfen Benutzern, nahtlos mit der Technologie umzugehen. Ihre Integration in verschiedene Produkte ist ein wesentlicher Treiber für die weit verbreitete Einführung intelligenter Technologien.
In medizinischen Geräten wie Patientenmonitoren und Diagnosegeräten zeigen eingebettete Displays Echtzeitdaten an, auf die sich medizinische Fachkräfte verlassen. Diese Anzeigen sind so konzipiert, dass sie unter allen Lichtverhältnissen äußerst zuverlässig, klar und gut lesbar sind. Ihre Rolle bei der schnellen und genauen Bereitstellung wichtiger Informationen kann sich erheblich auf die Patientenversorgung auswirken.
Der Einsatz eingebetteter Displays in Gesundheitsgeräten stellt sicher, dass Ärzte sofortigen Zugriff auf Vitalfunktionen und Patientendaten haben und so in zeitkritischen Situationen schnellere Entscheidungen treffen können.
Einer der Hauptvorteile eingebetteter Displays ist ihr kompaktes Design. Da sie direkt in das Gerät integriert sind, sind keine zusätzlichen externen Monitore erforderlich, wodurch sich die Gesamtgröße und -komplexität des Geräts verringert. Diese kompakte Integration macht Geräte schlanker, tragbarer und benutzerfreundlicher.
Die kompakte Bauweise eingebetteter Displays ermöglicht auch eine größere Designflexibilität. Hersteller können das Display nahtlos in eine Vielzahl von Geräten integrieren, ohne Kompromisse bei Größe oder Ästhetik einzugehen.
Eingebettete Displays bieten Möglichkeiten zur Erstellung benutzerdefinierter Benutzeroberflächen , die auf die spezifischen Anforderungen des Geräts zugeschnitten sind. Durch die Integration von Touch-Funktionen oder speziellen grafischen Layouts können Hersteller die Funktionalität und das Benutzererlebnis verbessern.
Benutzerdefinierte Anzeigelösungen ermöglichen intuitivere Interaktionen und ermöglichen Benutzern eine einfache Steuerung und Überwachung ihrer Geräte. Diese Flexibilität ist in Branchen wie Unterhaltungselektronik, Gesundheitswesen und Industrieautomation von entscheidender Bedeutung, in denen das Benutzererlebnis von entscheidender Bedeutung ist.
Eingebettete Displays sind so konstruiert, dass sie rauen Bedingungen standhalten. Ob extreme Temperaturen, Vibrationen oder die Einwirkung von Staub und Wasser – diese Displays sind auf Zuverlässigkeit in rauen Umgebungen ausgelegt. Dies macht sie zu einer ausgezeichneten Wahl für Industrie-, Automobil- und Medizinanwendungen.
Die Robustheit eingebetteter Displays stellt sicher, dass sie auch in anspruchsvollen Umgebungen ihre Funktionalität und Lesbarkeit beibehalten, was ihre Langlebigkeit erhöht und die Wartungskosten senkt.
Eingebettete Anzeigesysteme sind in der modernen Elektronik von entscheidender Bedeutung und bieten kompakte, effiziente und intuitive Schnittstellen. Sie bedienen eine Vielzahl von Branchen, darunter Unterhaltungselektronik, industrielle Automatisierung und Gesundheitswesen, und verbessern das Benutzererlebnis und die Gerätefunktionalität. Mit fortschreitender Technologie werden diese Systeme noch effizienter, langlebiger und benutzerfreundlicher. Für Unternehmen, die eingebettete Displays in ihre Produkte integrieren möchten, ist es wichtig zu verstehen, wie diese Systeme funktionieren.
FANNAL bietet hochmoderne eingebettete Displaylösungen, die die Leistung bei Energieeffizienz und Zuverlässigkeit steigern und Unternehmen dabei helfen, im Wettbewerbsmarkt die Nase vorn zu behalten.
A: Ein eingebettetes Anzeigesystem ist ein spezielles Display, das in elektronische Geräte integriert ist und dazu dient, visuelle Informationen effizient anzuzeigen. Im Gegensatz zu herkömmlichen Monitoren ist er für bestimmte Funktionen optimiert.
A: Ein eingebettetes Display verwendet Komponenten wie einen Display-Controller, einen Mikrocontroller und einen Framebuffer, um Bilder oder Daten auf einem Bildschirm darzustellen und visuelles Feedback in Echtzeit bereitzustellen.
A: Eingebettete Displays sind in der Unterhaltungselektronik von entscheidender Bedeutung, da sie kompakte, energieeffiziente Schnittstellen bieten, die die Benutzerinteraktion und die Gesamtfunktionalität des Geräts verbessern.
A: In der industriellen Automatisierung bieten eingebettete Displays Echtzeitüberwachung, Robustheit und platzsparende Integration und verbessern so die Sicherheit und Produktivität in anspruchsvollen Umgebungen.
A: Die Wahl hängt von Faktoren wie der Anzeigetechnologie (LCD, OLED, E-Ink), dem Stromverbrauch, der Bildschirmgröße und den spezifischen Anforderungen des Geräts an Haltbarkeit und Leistung ab.
