So beheben Sie eine niedrige LCD-Helligkeit: Ursachen und praktische Lösungen

In industriellen , Medizin- und Outdoor -Geräten ist eine unzureichende LCD-Helligkeit eines der häufigsten – und kritischsten – Probleme. Geringe Helligkeit beeinträchtigt nicht nur den Sehkomfort; Bei direkter Sonneneinstrahlung kann es sein, dass der Bildschirm völlig unleserlich wird und das Gerät dadurch unbrauchbar wird.

Warum leiden LCDs oft unter Helligkeitseinschränkungen und wie kann die Helligkeit effektiv verbessert werden? Dieser Artikel schlüsselt es aus technischer Sicht klar auf.

1. Häufige Ursachen für unzureichende LCD-Helligkeit

Helligkeitsprobleme sind in der Regel auf mehrere Kernfaktoren zurückzuführen und nicht auf eine einzige Ursache.

1.1 Geringe Leuchtdichte der Hintergrundbeleuchtung (typische Panels für den Innenbereich)

Die Hintergrundbeleuchtung ist die primäre Lichtquelle eines LCD.

• Typische Standard-Hintergrundbeleuchtung: 250–400 Nits

• Anforderungen im Freien oder bei hoher Helligkeit : 600–2000+ Nits

Eine leistungsschwache Hintergrundbeleuchtung ist bei weitem der häufigste Grund für schlechte Helligkeit.

1.2 Geringe Transmission des Polarisators

Ein LCD verwendet sowohl obere als auch untere Polarisatoren . Bei geringer Transmission sinkt die Gesamthelligkeit deutlich.

1.3 Ineffiziente optische Filme (Diffusor-/Prismenfilme)

Hochwertige optische Folien verbessern die Effizienz der Lichtnutzung. Minderwertige Folien verursachen einen erheblichen Lichtverlust innerhalb des Hintergrundbeleuchtungsstapels.

1.4 Suboptimale Bindungsstruktur

Luftspalte in gerahmten Verbindungsstrukturen führen zu Änderungen des Brechungsindex und verringern die effektive Leuchtdichte.

1.5 Nicht optimierte Display-Fahrparameter

Falsche Treiber-IC-Einstellungen, PWM-Dimmparameter oder Gammakurven können die erreichbare Helligkeit künstlich einschränken.

1.6 Umweltfaktoren, die die wahrgenommene Helligkeit verringern

Beispiele hierfür sind:

• Direktes Sonnenlicht

• Hochreflektierendes Deckglas

• Anzeigebereich teilweise durch Gehäuse oder Blende blockiert

In diesen Fällen mag die Helligkeit des Panels ausreichend sein, die Sichtbarkeit ist jedoch immer noch beeinträchtigt.

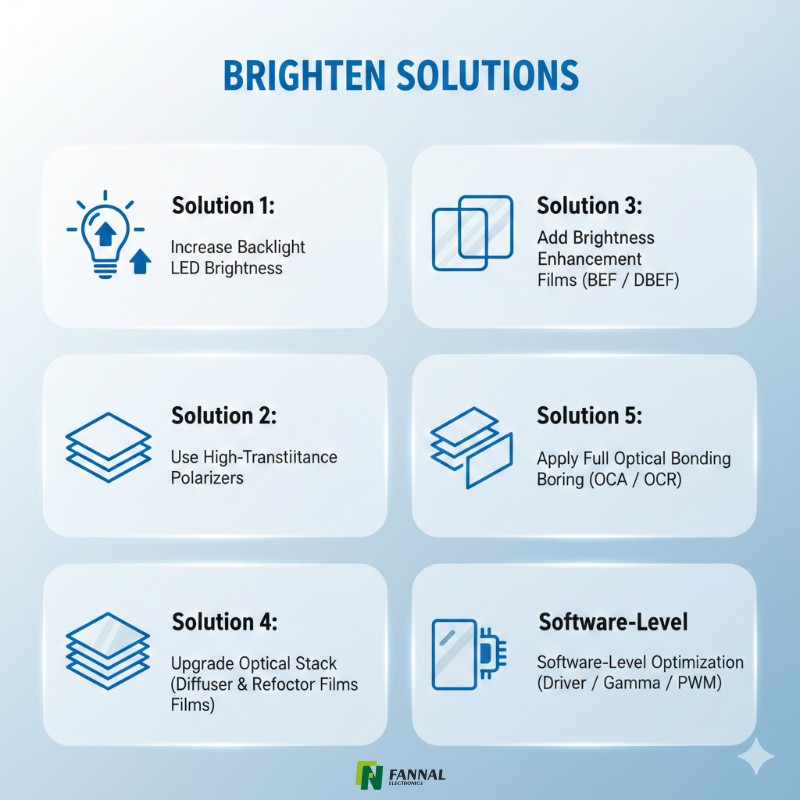

2. So erhöhen Sie die LCD-Helligkeit: 6 bewährte technische Ansätze

Die folgenden Methoden werden in der Branche häufig verwendet, jede mit ihren eigenen Kompromissen.

Lösung 1: Erhöhen Sie die LED-Helligkeit der Hintergrundbeleuchtung (am direktesten)

Der effektivste und am häufigsten verwendete Ansatz:

• LED-Anzahl erhöhen

• Erhöhen Sie den LED-Treiberstrom

• Verwenden Sie LEDs mit höherer Effizienz oder Dual-Chip-LEDs

✔ Vorteile

• Deutliche Helligkeitsverbesserung

• Unverzichtbar für Außen- und Displays mit hoher Helligkeit

✘ Einschränkungen

• Höherer Stromverbrauch

• Erhöhte thermische Belastung

• Oft ist eine Neugestaltung der Hintergrundbeleuchtung erforderlich

Lösung 2: Verwenden Sie Polarisatoren mit hoher Transmission

Die Durchlässigkeit des Polarisators liegt je nach Qualität typischerweise zwischen 35 % und 44 % .

✔ Vorteile

• Verbessert die Helligkeit, ohne die Leistung zu erhöhen

• Verbessert die allgemeine Klarheit

✘ Einschränkungen

• Erfordert den Austausch des Polarisators

• Höhere Materialkosten

Lösung 3: Helligkeitsverstärkungsfolien hinzufügen (BEF / DBEF)

BEF (Brightness Enhancement Film)

• Verwendet Prismenstrukturen, um das Licht zu konzentrieren

• Erhöht die Helligkeit normalerweise um 30–60 %

DBEF (Dual Brightness Enhancement Film)

• Recycelt polarisiertes Licht durch Reflexion

• Der Helligkeitsgewinn kann 70–100 % erreichen

• Besonders geeignet für Designs mit hoher Helligkeit

✔ Vorteile

• Keine Erhöhung des Stromverbrauchs

• Eine der kostengünstigsten Methoden zur Helligkeitssteigerung

• Sofortige und sichtbare Verbesserung

✘ Einschränkungen

• Höhere Materialkosten

• Sensible Lieferkette

• Strenge Montageanforderungen (Ausrichtung und Winkel entscheidend)

Lösung 4: Upgrade des optischen Stapels (Diffusor- und Reflektorfolien)

Durch die Verwendung hochwertigerer Diffusor- und Reflektorfolien werden interne Lichtverluste reduziert und die Ausgangseffizienz verbessert.

✔ Vorteile

• Relativ niedrige Kosten

• Verbessert die Gleichmäßigkeit der Leuchtdichte

✘ Einschränkungen

• Begrenzter Helligkeitsgewinn

• Erfordert eine Anpassung der Hintergrundbeleuchtung

Lösung 5: Full Optical Bonding (OCA/OCR) anwenden

Im Vergleich zur Rahmenverklebung entfällt bei der Vollverklebung der Luftspalt und der damit verbundene Lichtverlust.

✔ Vorteile

• Helligkeitsverbesserung um ca. 5–10 %

• Höherer Kontrast

• Bessere Lesbarkeit bei Sonnenlicht

• Reduzierte Oberflächenreflexion

✘ Einschränkungen

• Höhere Prozesskomplexität

• Erhöhte Herstellungskosten

Lösung 6: Optimierung auf Softwareebene (Treiber / Gamma / PWM)

Anwendbar, wenn die Helligkeit durch die Konfiguration und nicht durch die Hardware begrenzt wird.

• Erhöhen Sie die Helligkeitsparameter des Treiber-ICs

• Optimieren Sie den PWM-Arbeitszyklus

• Gammakurven anpassen

✔ Vorteile

• Keine zusätzlichen Hardwarekosten

• Schnelle Umsetzung

✘ Einschränkungen

• Begrenzte Verbesserung

• Die Hardwarekapazität kann nicht überschritten werden

3. Was passiert, wenn die Helligkeit des Außendisplays immer noch nicht ausreicht?

Außenumgebungen vereinen zwei große Herausforderungen: direktes Sonnenlicht und starke Reflexionen.

Eine empfohlene kombinierte Lösung umfasst:

• 1200–2000 Nits Hintergrundbeleuchtung mit hoher Helligkeit

• DBEF-Filme mit doppelter Helligkeitsverbesserung

• Vollständiges optisches Bonding

• AR / AG / AF-Oberflächenbehandlungen

Diese Kombination gewährleistet eine zuverlässige Lesbarkeit auch unter rauen Lichtverhältnissen im Freien.

4. Zusammenfassung

Eine unzureichende LCD-Helligkeit wird nicht durch einen einzigen Faktor verursacht. Es ist das kombinierte Ergebnis von Hintergrundbeleuchtungsfähigkeit, optischen Materialien, Strukturdesign, Verbindungsmethode und Antriebsparametern.

Eine effektive Helligkeitsverbesserung umfasst typischerweise einen oder mehrere der folgenden Schritte:

• Upgrade der Hintergrundbeleuchtung mit hoher Helligkeit (größte Auswirkung)

• BEF/DBEF-Helligkeitsverbesserungsfilme

• Polarisatoren mit hoher Transmission

• Optimiertes optisches Stapeldesign

• Vollständige optische Verklebung zur Reduzierung von Reflexionen

• Optimierung der Display-Treiberparameter

Die optimale Lösung hängt immer vom konkreten Anwendungsszenario ab.

Mit über 15 Jahren Erfahrung in differenzierten Display- und Touch-Lösungen unterstützt FANNAL industrielle, medizinische, Outdoor- und kundenspezifische Anwendungen mit technikorientierten Designs. Wenn Sie Display- oder Touch-Anforderungen haben, folgen Sie uns gerne oder wenden Sie sich direkt an unser Team.

FAQ

F1: Wie wähle ich die richtige Helligkeitsstufe, ohne das Display zu überdimensionieren?

Die Helligkeit sollte auf der Grundlage definiert werden realer Umgebungslichtbedingungen und nicht auf der Grundlage des höchsten Nits-Werts. Übermäßiges Design führt oft zu unnötigem Stromverbrauch und thermischer Belastung. Ein ausgewogenes Design berücksichtigt Helligkeit, Betrachtungsabstand, Oberflächenreflexion und Arbeitszyklus zusammen.

F2: Warum verhalten sich zwei LCDs mit der gleichen Nits-Bewertung im Freien sehr unterschiedlich?

Weil Nits allein nicht die Lesbarkeit bei Sonnenlicht widerspiegeln . Faktoren wie die Reflexion des Deckglases, die optische Verklebung, Oberflächenbehandlungen und die Betrachtungsgeometrie beeinflussen die wahrgenommene Helligkeit in Außenumgebungen erheblich.

F3: Was ist das größte Risiko bei der Erhöhung der LCD-Helligkeit in Industrieanlagen?

Das Hauptrisiko ist das Wärmemanagement . Eine höhere Helligkeit erhöht die Wärmeentwicklung, was die Lebensdauer der Hintergrundbeleuchtung und die Systemzuverlässigkeit verkürzen kann, wenn sie auf Designebene nicht ordnungsgemäß gesteuert wird.

F4: In welcher Phase eines Projekts sollten die Helligkeitsanforderungen festgelegt werden?

Die Helligkeit sollte bei der Displayauswahl oder beim frühen Systemdesign definiert werden , insbesondere bei Outdoor-, medizinischen oder batteriebetriebenen Geräten. Helligkeitsänderungen in einem späten Stadium erhöhen in der Regel die Kosten und schränken die verfügbaren technischen Optionen ein.

F5: Ist für Außen- oder Halbaußenanwendungen immer eine hohe Helligkeit erforderlich?

Nein. In vielen Fällen kann die Reduzierung von Reflexionen und die Verbesserung des Kontrasts effektiver sein, als einfach die Helligkeit zu erhöhen. Die optimale Lösung hängt von der Nutzungsdauer, dem Einfallswinkel des Sonnenlichts und dem Gehäusedesign ab.
