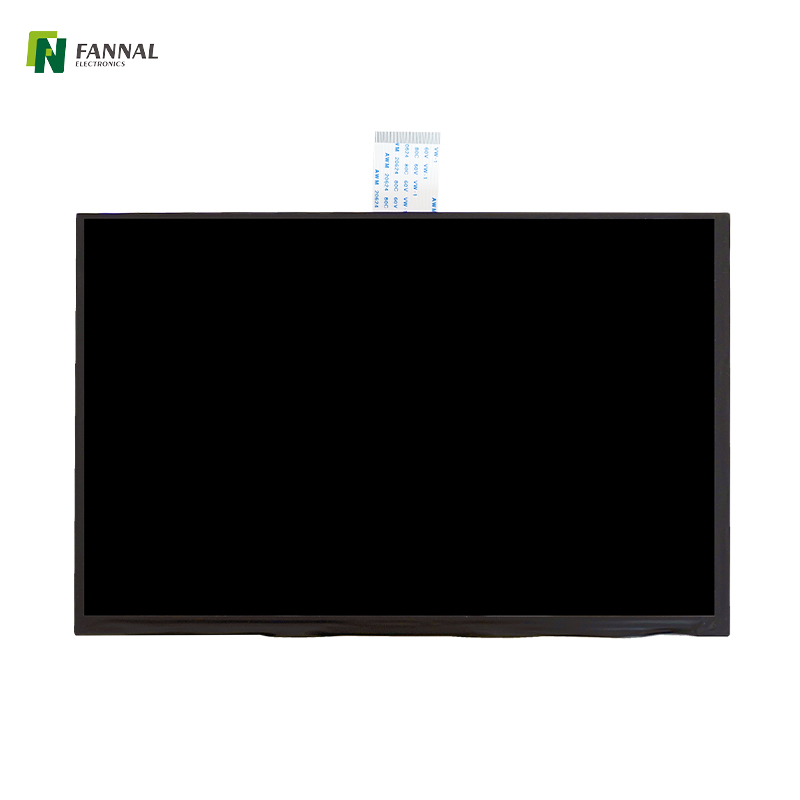

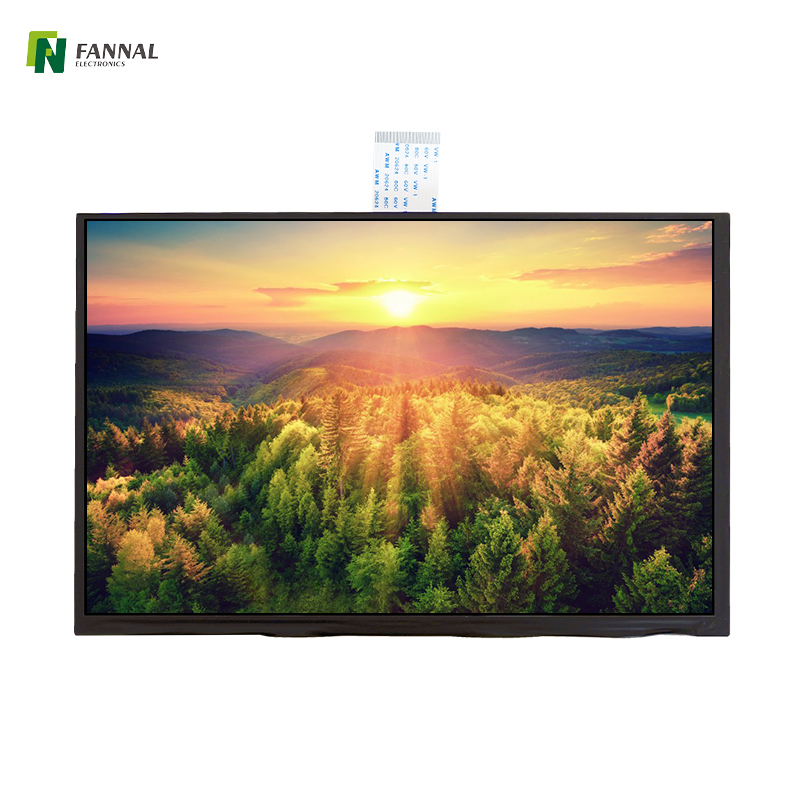

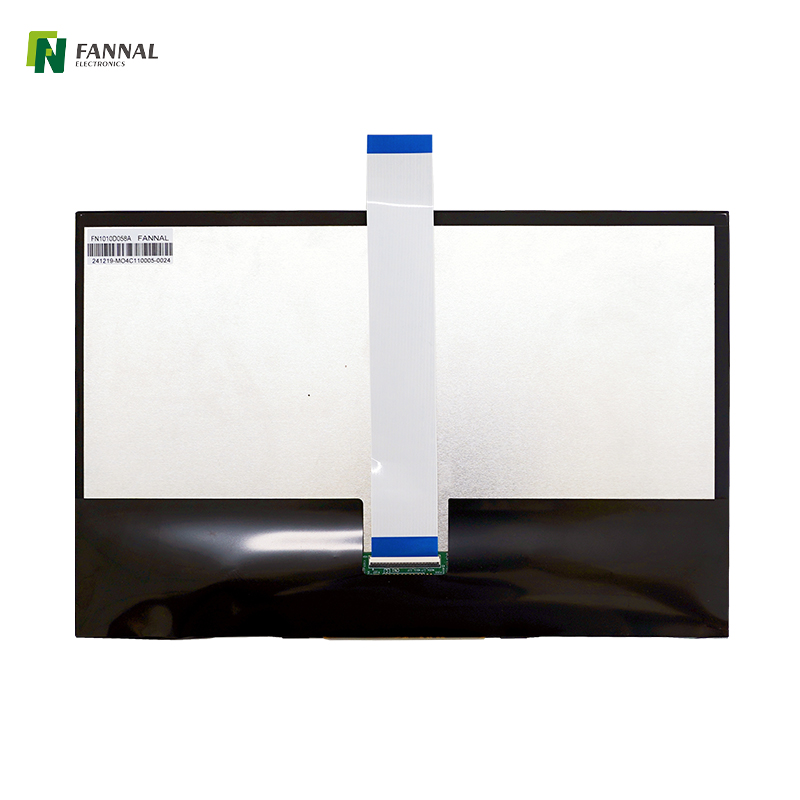

LVDS 10.1 'TFT -LCD -Bildschirm, hohe Helligkeit, breiter Betrachtungswinkel

Modell:
FN1010D058A
Operation Temperatur (℃):
-20 ~ 80
Speichertemperatur (℃):
-30 ~ 85
Auflösung:
1920 × 1200
Richtung:
ALLE
Schnittstelle:
LVDs
Helligkeit (CD/m²):
1000
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben Herunterladen

LCD im Freien Wetterfestes LCD im Freien Sonnenlicht lesbar im Freien LCD LCD -Beschilderung im Freien Tragbarer LCD -Monitor im Freien Industrieklasse Outdoor LCD

Produktmerkmale

Produktzeichnung

Spezifikation

Fügen Sie Ons hinzu

Produktanwendung

详情页宽温

Der LVDS 10.1 'TFT-LCD-Bildschirm ist ein Hochleistungs-Display für eine Vielzahl von Anwendungen, die außergewöhnliche Helligkeit und weite Betrachtungswinkel bieten.

Schlüsselmerkmale

Hohe Helligkeit
Breiter Betrachtungswinkel
LVDS -Schnittstelle
Vielseitigkeit

Anwendungen

Digitale Beschilderung
Automobilanzeigen
Medizinische Bildgebung
Industriekontrollpaneele

Dieser TFT -LCD -Bildschirm kombiniert fortschrittliche Technologie mit praktischem Design und macht es zu einer hervorragenden Wahl für anspruchsvolle visuelle Anwendungen.

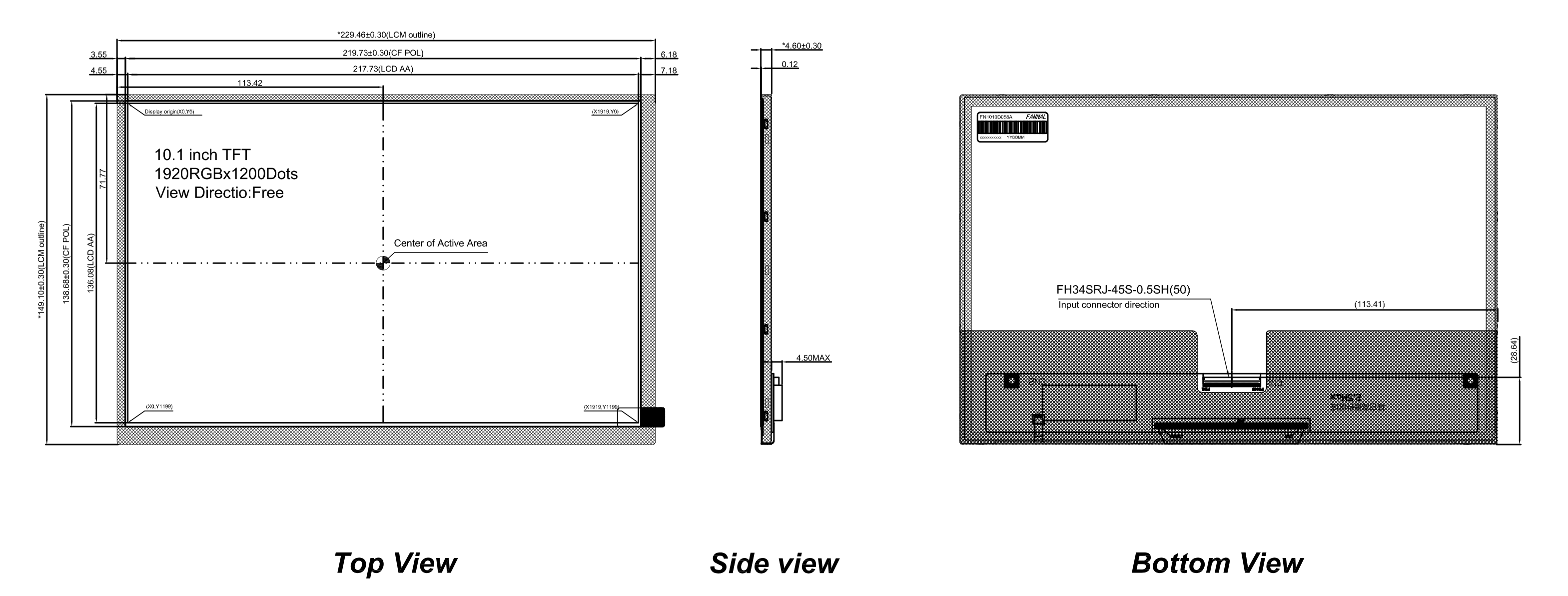

FN1010D058A Zeichnung

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	10.1 (Diagonal)
Auflösung:	1920 (h) × 1200 (v)
Pixel -Tonhöhe:	0,1134 (h) x0.1134 (v)
Aktiver Bereich (MM):	217,728 (H) × 136,08 (v)
Modulgröße (MM):	229.46 (w) x149.1 (h) × 4,6 (d)
Anzeigemodus (MM):	Normalerweise schwarz, übertragbar
Schnittstelle:	LVDs
Richtung anzeigen:	ALLE
Luminanz (CD/M2):	1000 (Typ.)
Betriebstemperatur (° C):	-20 ~+80
Lagertemperatur (° C):	-30 ~+85

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung

1-3	VLEDIN 12V	P	Kraft für LED -Hintergrundbeleuchtung.

4	PWM	P	PWM für LED.

5	Led en	I	LED aktivieren Signal.

6	GND	P	Boden.

7	Erxin3p	I	LVDs positive Differenzdaten (sogar Daten).

8	Erxin3n	I	LVDs negative Differentialdaten (sogar Daten).

9	GND	P	Boden.

10	Erxin2p	I	LVDs positive Differenzdaten (sogar Daten).

11	Erxin2n	I	LVDs negative Differentialdaten (sogar Daten).

12	GND	P	Boden.

13	ERXCLKP	I	LVDs positives Differential -Takt -Signal (sogar Uhr).

14	Erxclkn	I	LVDs Negatives Differential -Takt -Signal (sogar Uhr).

15	GND	P	Boden.

16	Erxin1p	I	LVDs positive Differenzdaten (sogar Daten).

17	Erxin1n	I	LVDs negative Differentialdaten (sogar Daten).

18	GND	P	Boden.

19	Erxin0p	I	LVDs positive Differenzdaten (sogar Daten).

20	Erxin0n	I	LVDs negative Differentialdaten (sogar Daten).

21	GND	P	Boden.

22	Orxin3p	I	LVDs positive Differentialdaten (ungerade Daten).

23	Orxin3n	I	LVDs negative Differentialdaten (ungerade Daten).

24	GND	P	Boden.

25	Orxin2p	I	LVDs positive Differentialdaten (ungerade Daten).

26	Orxin2n	I	LVDs negative Differentialdaten (ungerade Daten).

27	GND	P	Boden.

28	Orxclkp	I	LVDs positives Differential -Takt -Signal (ungerade Uhr).

29	Orxclkn	I	LVDs Negatives Differential -Takt -Signal (ungerade Uhr).

30	GND	P	Boden.

31	Orxin1p	I	LVDs positive Differentialdaten (ungerade Daten).

32	Orxin1n	I	LVDs negative Differentialdaten (ungerade Daten).

33	GND	P	Boden.

34	Orxin0p	I	LVDs positive Differentialdaten (ungerade Daten).

35	Orxin0n	I	LVDs negative Differentialdaten (ungerade Daten).

36	GND	P	Boden.

37	IIC_SDA	I	OTP_SDA.

38	IIC_SCL	I	OTP_SCL.

39	NC	-	Keine Verbindung.

40	Epen	I	Keine Verbindung.

41-45	Vddin	P	Stromversorgungsversorgung vddin = 3,3 V (Typ.)

Elektrische Eigenschaften:

Parameter	Symbol	Min.	Typ.	Max.	Einheit
Stromversorgungsspannung	VDD	2.3	3.3	3.6	V
	VRP	-	-	300	MV
Stromversorgungsstrom	Idd	-	300	360	ma
Stromverbrauch	Plcd	-	1.0	1.2	W
Rush Current	Irush	-	-	3.0	A
Eingangslogik Hochspannung	Vih	2.7	-	3.3	V
Eingangslogik niedriger Spannung	Vil	0	-	0.5	V
Ausgangslogik Hochspannung	Voh	2.7	-	3.3	V
Ausgangslogik niedriger Spannung	Vol	0	-	0.5	V

Anpassung

CTP

Struktur: GG, GFF, Größe: 1,8* ~ 55 ', berühren

Werbebrett

Wir können komplettes Zubehör bereitstellen, einschließlich Backlight Board, Werbeplatten- und Kabelsätze.

Anwendung

Angesichts der Nachfrage nach maßgefertigten Projekten, die jeden Tag steigen, wächst der TFT -Markt für den Bar vom Typ TFT entsprechend. Und unsere TFT -Lösung vom Typ Bar kann in vielen Anwendungen wie Industrie, Automobil, medizinisch, Haushaltsgeräte und Maritime usw. perfekt eingesetzt werden.
