Does the in-cell touch display require an external touch controller?

Yes. Most in-cell touch displays require an external touch controller IC on the mainboard or a small controller board. The display panel integrates the touch sensing electrodes inside the LCD structure, but the touch signal processing is typically handled by a dedicated controller such as EETI or Microchip. Engineers should confirm controller compatibility during system integration.

Is an in-cell touch display thinner than a traditional LCD and touch panel solution?

Yes. In-cell touch technology integrates the touch sensing layer directly inside the LCD panel, eliminating the need for a separate touch panel. This results in a thinner and lighter display structure, which is beneficial for compact equipment and embedded devices.

Can the display be used in sunlight or outdoor environments?

With a brightness of 700 nits, the display is suitable for bright indoor environments and many semi-outdoor applications. For direct sunlight conditions, additional solutions such as optical bonding, anti-reflective glass or higher brightness backlight may be considered.

What should be considered when integrating an LVDS display into an embedded system?

Engineers should verify LVDS channel configuration, signal voltage compatibility, display timing parameters, and connector layout. Proper firmware configuration of the display controller is also required to ensure stable image output.

Can the in-cell touch display be customized for industrial equipment projects?

Yes. Industrial display modules can often be customized to match specific equipment requirements. Common options include brightness adjustment, interface adaptation, cover glass integration, optical bonding and mechanical mounting customization.

Heim » Produkte » In-Cell-Displays » 7 Zoll 1024×600 industrielles In-Cell-Touch-Display-Modul

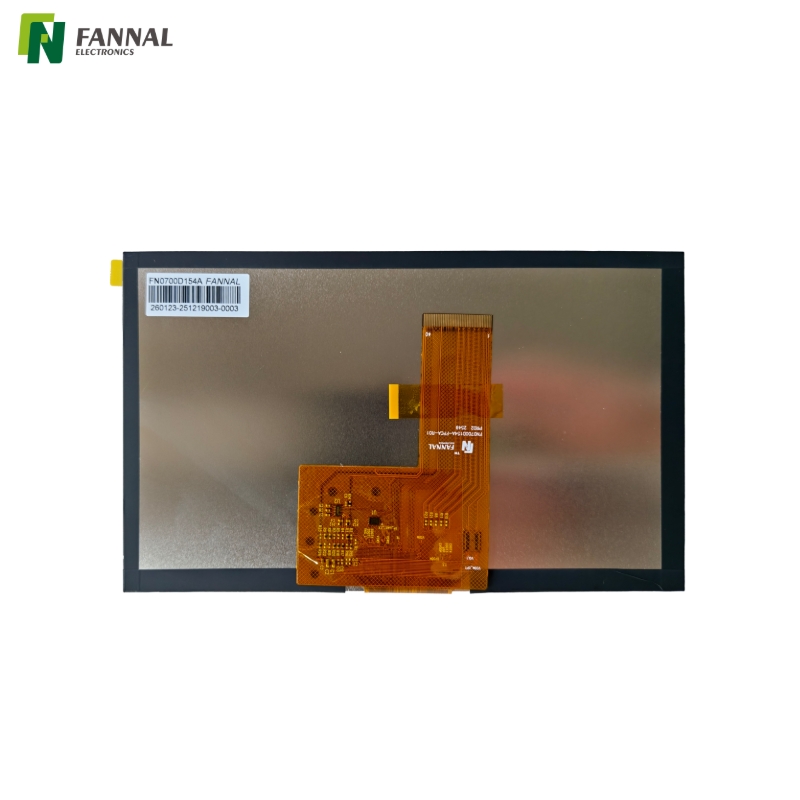

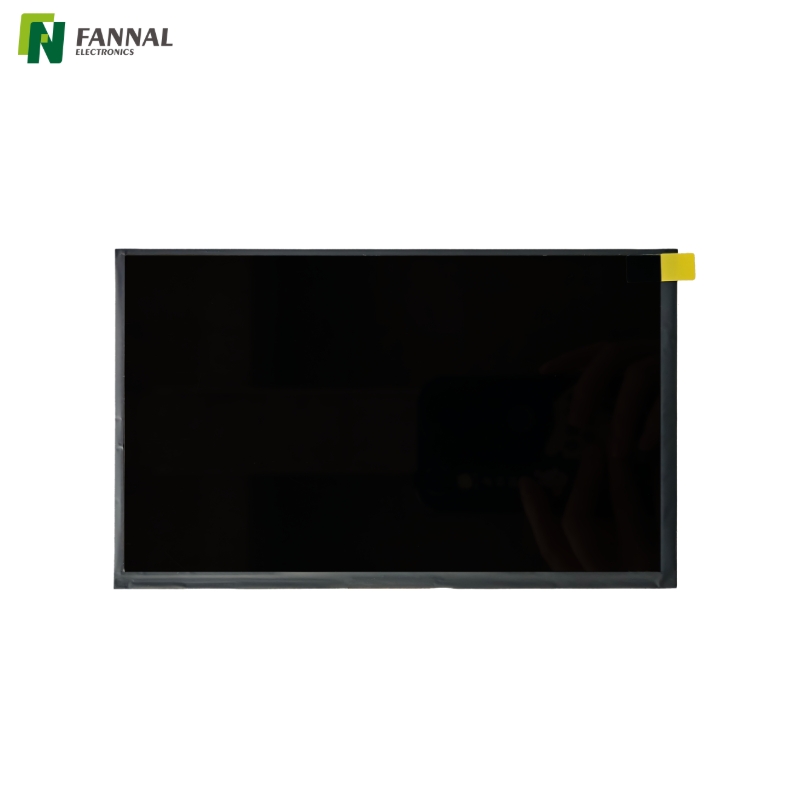

7 Zoll 1024×600 industrielles In-Cell-Touch-Display-Modul

7-Zoll-In-Cell-Touch-Display-Modul | 1024×600 LVDS 700 Nits Industriedisplay

Modell:
FN0700D154A
Größe (Zoll):
7
Decken OD (MM) ab:
164,96*100,06*2,84
Anzeige AA(mm):
153,6*90
Operation Temperatur (℃):
-20 ~ 70
Speichertemperatur (℃):
-30 ~ 80
Kontrastverhältnis:
1500:1
Auflösung:
1024x600
Richtung:
FREI
Schnittstelle:
LVDs
Helligkeit (CD/m²):
700

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Warenkorb hinzufügen

Industrielles In-Cell-Touch-Display

Produktbeschreibung

Zeichnung und Spezifikationen

Anwendungen

Warum In-Cell wählen?

Anpassungsunterstützung

Das 7-Zoll-In-Cell-Touch-Display-Modul integriert den Touch-Sensor direkt in die LCD-Struktur und ermöglicht so eine dünnere und leichtere Display-Lösung im Vergleich zu herkömmlichen separaten Touch-Panels.

Mit einer Auflösung von 1024 x 600, einer Helligkeit von 700 Nits und einer LVDS-Schnittstelle eignet sich dieses Anzeigemodul für industrielle HMI-Systeme, eingebettete Steuergeräte und intelligente Geräteschnittstellen, die zuverlässige Touch-Interaktion und klare Sichtbarkeit erfordern.

Das für Industrieumgebungen konzipierte Modul unterstützt einen stabilen Betrieb von -20 °C bis +70 °C und entspricht den RoHS-Umweltstandards.

Hauptmerkmale des 7-Zoll-In-Cell-Touch-Displays

Integrierte In-Cell-Touch-Struktur

Die In-Cell-Touch-Technologie integriert die berührungsempfindlichen Elektroden in die LCD-Panel-Struktur.

Dieses Design reduziert die Gesamtdicke des Moduls und verbessert gleichzeitig die optische Klarheit und Touch-Reaktionsfähigkeit im Vergleich zu herkömmlichen externen Touchpanels.

700 Nits hohe Helligkeit für Industrieanlagen

Mit einer typischen Helligkeit von 700 Nits gewährleistet das Display eine gute Lesbarkeit in Innenräumen und bei Installationen im Halbaußenbereich.

Großer Betrachtungswinkel mit normal schwarzem Modus

Der normalerweise schwarze Anzeigemodus bietet einen höheren Kontrast und tiefere Schwarzwerte und hilft dem Bediener, Schnittstelleninformationen in industriellen Steuerungssystemen klar zu lesen.

LVDS-Schnittstelle für eingebettete Systeme

Die LVDS-Schnittstelle sorgt für eine stabile Hochgeschwindigkeits-Signalübertragung, wodurch sich das Modul für eingebettete Systeme, Industriesteuerungen und kundenspezifische elektronische Geräte eignet.

Betrieb bei weitem Temperaturbereich

Betriebstemperaturbereich:

-20°C bis +70°C

Dies ermöglicht eine zuverlässige Leistung in industriellen Automatisierungsumgebungen.

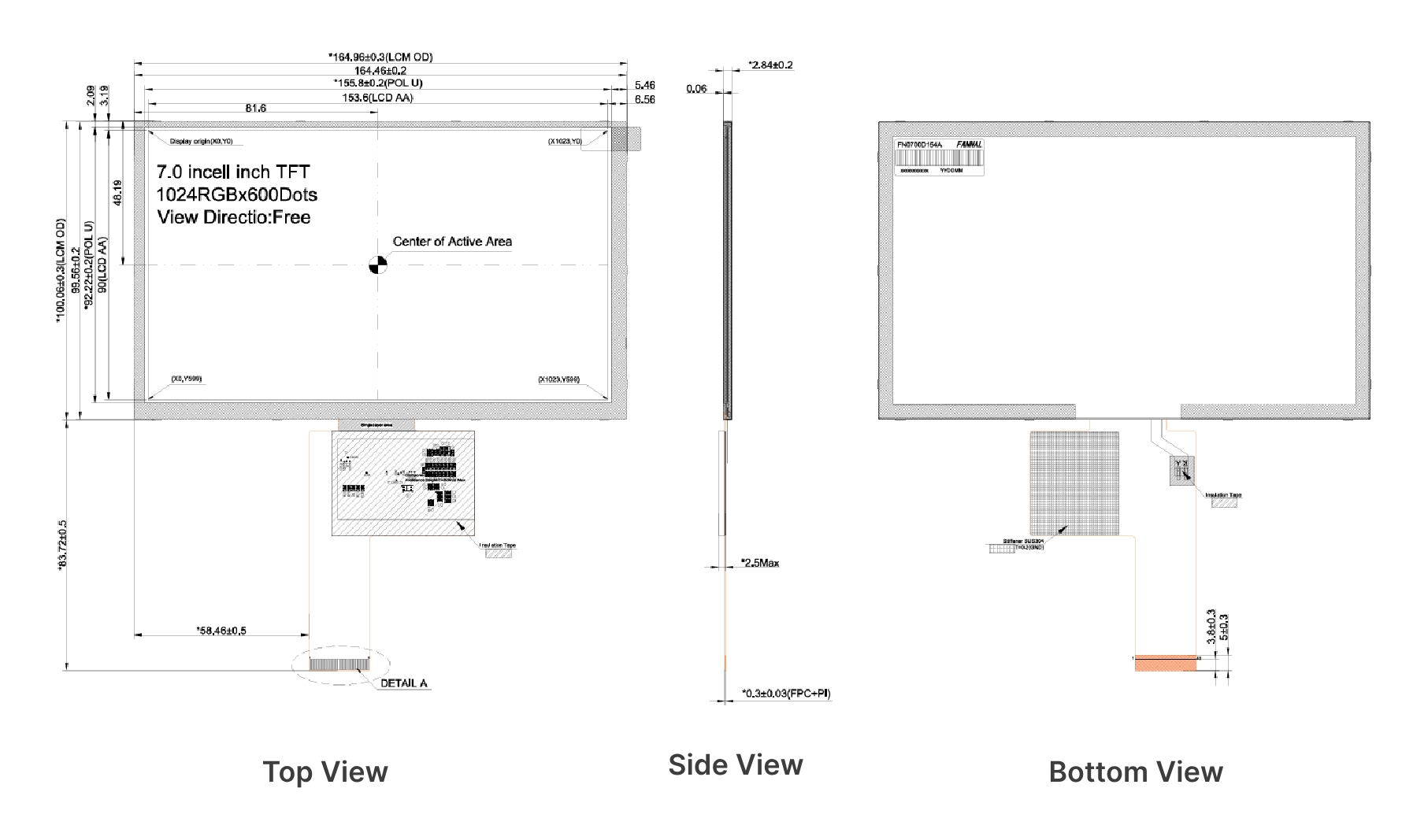

Zeichnung

Spezifikationen

Parameter	Spezifikation
GRÖSSE	7,0 Zoll
AUFLÖSUNGSVERHÄLTNIS	1024*600
LCD-TYP	Transmissiv
ANZEIGEMODUS	Normalerweise schwarz
RICHTUNG ANZEIGEN	Frei
KONTRASTVERHÄLTNIS	1500:1
Leuchtdichte	700 Typ / 550 Min
GLEICHMÄSSIGKEIT	75 % min
SCHNITTSTELLE	LVDs
STROMVERSORGUNG	3,3 V
VERBINDUNG	FPC-Plug-in
TREIBER-IC	ST7232
BETRIEBSTEMPERATUR	-20°C ~ +70°C
LAGERTEMPERATUR	-30°C ~ +80°C
UMWELTANFORDERUNGEN	RoHS-2.0
UNMARKIERTE TOLERANZ	±0,2 mm

Anwendungen

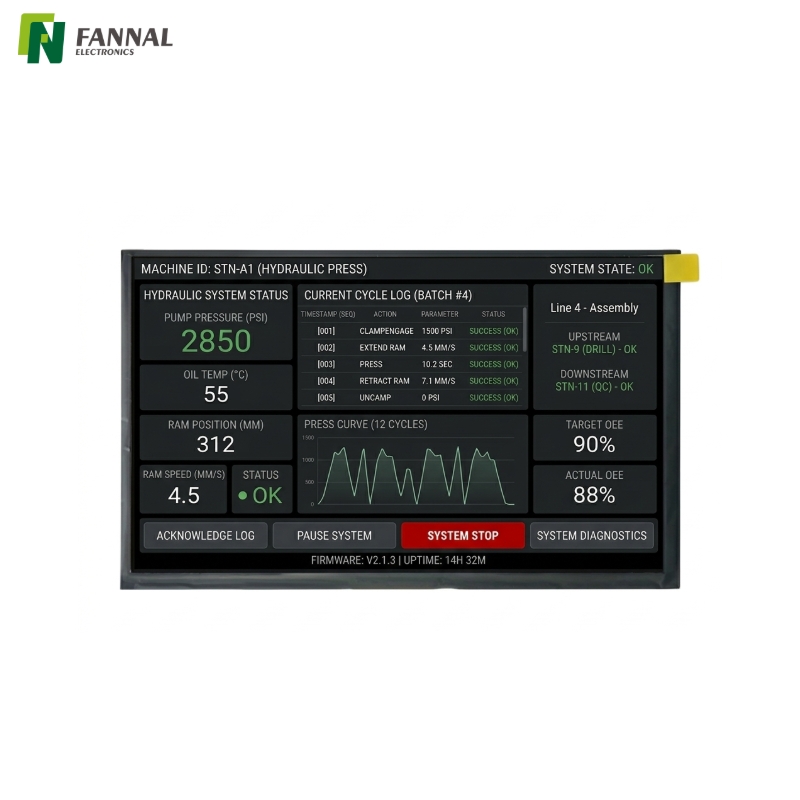

Industrielle HMI-Systeme

Geeignet für Steuerschnittstellen, die in industriellen Automatisierungsgeräten verwendet werden.

Eingebettete Steuergeräte

Die kompakte Struktur und die LVDS-Schnittstelle erleichtern die Integration des Displays in eingebettete elektronische Systeme.

Intelligente Geräteschnittstellen

Das Display kann verwendet werden in:

Intelligente Verkaufsautomaten
Industrieterminals
Diagnosegeräte
Tragbare Steuergeräte

Gerätesteuertafeln

Die integrierte Touch-Struktur vereinfacht die Systemmontage für Gerätehersteller.

Automobilanzeige

Kiosk -Touchscreen

Eisenbahnanzeige

E-Bike-Display

Outdoor -Display

Industrielles Display

Medizinischer Touchscreen

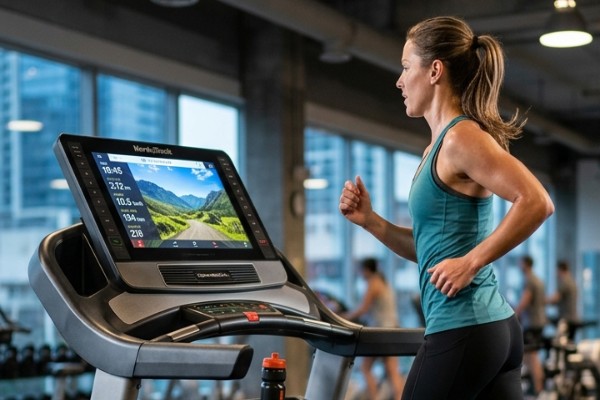

Gym-Bildschirm

Ingenieurwerk

Motorradanzeige

Verkaufsautomatenanzeige

Eingebettete Anzeige

Warum sollten Sie sich für In-Cell-Touch-Displays entscheiden?

In-Cell-Touch-Displays integrieren die berührungsempfindliche Schicht direkt in die LCD-Panel-Struktur. Im Vergleich zu herkömmlichen Display- und Touchpanel-Baugruppen bietet dieses Design mehrere Vorteile.

Dünnere Displaystruktur

Die integrierte Struktur reduziert die Moduldicke und das Gesamtgewicht des Geräts.

Verbesserte optische Leistung

Ohne eine zusätzliche Touchpanel-Schicht kann das Display eine bessere optische Klarheit und eine geringere Lichtreflexion erreichen.

Schnellere Berührungsreaktion

Der Berührungssignalpfad ist kürzer, was eine schnellere und reaktionsfähigere Interaktion ermöglicht.

Vereinfachte Montage

Gerätehersteller können Montageschritte reduzieren, da die Touch-Funktion bereits im Displaymodul integriert ist.

Anpassungsunterstützung

FANNAL unterstützt die Anpassung für industrielle Display-Projekte, einschließlich:

Unser Engineering-Team kann Kunden bei der Anpassung des Anzeigemoduls an spezifische Geräteanforderungen unterstützen.

FAQ

1. Benötigt das In-Cell-Touch-Display einen externen Touch-Controller?

Ja. Die meisten In-Cell-Touch-Displays erfordern einen externen Touch-Controller-IC auf dem Mainboard oder ein kleines Controller-Board.

Das Anzeigefeld integriert die berührungsempfindlichen Elektroden in die LCD-Struktur, die Verarbeitung des Berührungssignals wird jedoch normalerweise von einem speziellen Controller von Anbietern wie EETI oder Microchip übernommen.

Systementwickler sollten während der Integrationsphase die Controller-Kompatibilität bestätigen.

2. Ist ein In-Cell-Touch-Display dünner als eine herkömmliche LCD-+Touchpanel-Lösung?

Ja. Die In-Cell-Touch-Technologie macht eine separate Berührungssensorschicht über dem LCD überflüssig.

Da die berührungsempfindliche Schicht im LCD-Panel selbst integriert ist, wird der gesamte Displaystapel dünner und leichter.

Diese Struktur ist besonders nützlich für kompakte Industrieanlagen, Handgeräte und eingebettete Steuerungssysteme, bei denen der Innenraum begrenzt ist.

3. Kann das Display im Sonnenlicht oder im Freien verwendet werden?

Eine Helligkeit von 700 Nits sorgt dafür, dass das Display auch in hellen Innenräumen und bei vielen Installationen im Halbaußenbereich gut lesbar bleibt.

Für den vollständigen Einsatz im Freien unter direkter Sonneneinstrahlung können Systementwickler außerdem Folgendes berücksichtigen:

optisches Bonden
entspiegeltes Deckglas
Optionen für die Hintergrundbeleuchtung mit höherer Helligkeit

Diese Verbesserungen können die Lesbarkeit bei Sonnenlicht weiter verbessern.

4. Was ist bei der Integration eines LVDS-Displays in ein eingebettetes System zu beachten?

Bei der Integration eines LVDS-Anzeigemoduls müssen Ingenieure in der Regel Folgendes überprüfen:

LVDS-Kanalkonfiguration
Signalspannungskompatibilität
Timing-Parameter für den Display-Controller
Steckertyp und FPC-Layout

Um eine korrekte Bildausgabe sicherzustellen, ist außerdem eine ordnungsgemäße Firmware-Konfiguration des Anzeigetreibers auf dem Mainboard erforderlich.

5. Kann das In-Cell-Touch-Display für bestimmte Ausrüstungsprojekte angepasst werden?

Ja. Industrielle Anzeigemodule werden üblicherweise an bestimmte Gerätedesigns angepasst.

Zu den typischen Anpassungsoptionen gehören:

Helligkeitsanpassung
Schnittstellenanpassung
Deckglasintegration
optisches Bonden
mechanisches Montagedesign

Normalerweise ist eine technische Bewertung erforderlich, um die Kompatibilität mit dem Zielgerät zu bestätigen.
