7 Zoll 1024×600 gebogenes TFT-Anzeigemodul

Produktzeichnung

Spezifikation

Anwendungen

Dieses 7-Zoll-Anzeigemodul mit gebogener Abdeckung ist ideal für eine Vielzahl industrieller und kommerzieller Anzeigeanwendungen:

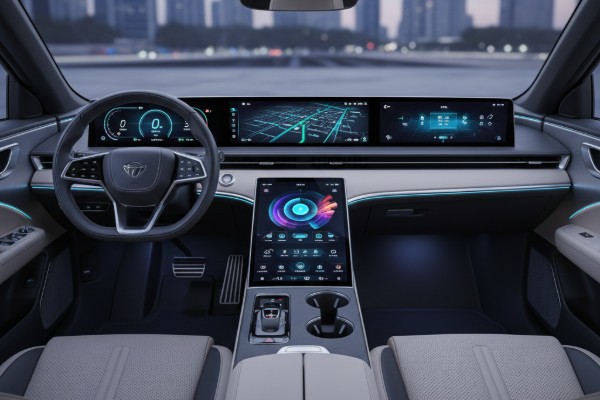

1. Kfz-Displays : Ideal für Dashboards, Infotainmentsysteme und Unterhaltung auf der Rücksitz.

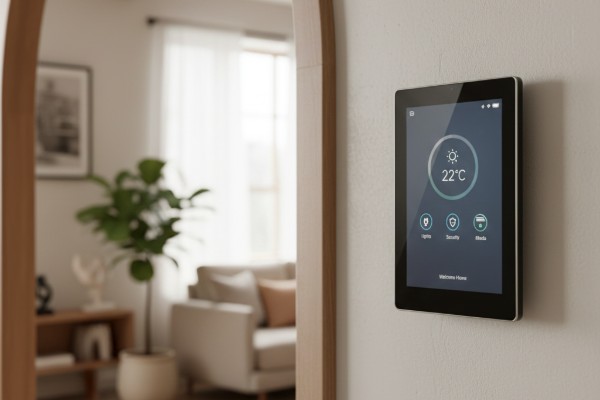

2. Smart Home -Geräte : Perfekt für Kontrollpaneele, intelligente Spiegel und interaktive Home -Displays.

3. Industriegeräte : Geeignet für HMI-Displays (Human-Machine Interface) in der Herstellung und Automatisierung.

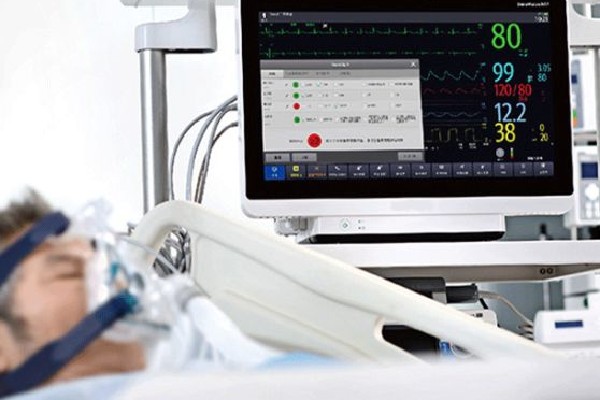

4. Medizinprodukte : Verbesserte Klarheit und Haltbarkeit für diagnostische Geräte und Überwachungssysteme.

Fallstudie

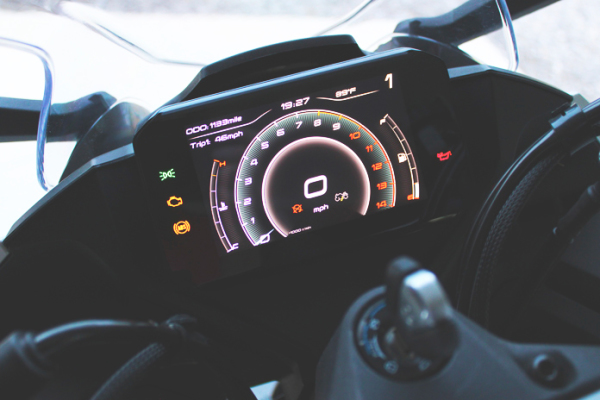

Gebogenes Display mit hoher Helligkeit für das digitale Kombiinstrument von Motorrädern

Projekthintergrund

Ein Mittelklasse-Motorradhersteller stellte von analogen Anzeigen auf ein vollständig digitales Kombiinstrument um. Das Designteam wollte eine moderne, geschwungene Armaturenbrettoberfläche, die zum aerodynamischen Design des Motorrads passt und gleichzeitig eine hervorragende Lesbarkeit unter Fahrbedingungen im Freien gewährleistet.

Frühere Flachbildschirm-Prototypen hatten zwei Probleme:

• Unzureichende Sicht bei starkem Tageslicht

• Flaches Deckglas, das das geschwungene Design des Instrumentengehäuses störte

Das Team benötigte ein Display, das Helligkeit, Gestaltungsflexibilität und langfristige Haltbarkeit im Außenbereich in Einklang bringen konnte.

Die Herausforderung

Motorrad-Kombiinstrumente werden in einer der anspruchsvollsten Verbraucher-Industrieumgebungen eingesetzt:

• Kontinuierliche Sonneneinstrahlung

• Große Temperaturschwankungen

• Vibrationen und Straßenstöße

• Der Blickwinkel des Fahrers ändert sich ständig

Darüber hinaus bestand das Industriedesign-Team auf einer gebogenen Frontabdeckung , die sich nahtlos in die Kontur des Armaturenbretts des Motorrads einfügt.

Die Lösung

Der Hersteller entschied sich für das 7-Zoll-TFT-Modul mit hoher Helligkeit und gebogenem Abdeckungsdesign von FANNAL.

Anstatt das Gehäuse um ein flaches Display herum neu zu gestalten, ermöglichte die gebogene Abdeckung eine natürliche Integration des Displaymoduls in die geformte Oberfläche der Instrumententafel. Dies verbesserte sowohl die Ästhetik als auch die Ergonomie des Fahrers.

Während der Feldtests:

• Die Helligkeit von 1200 cd/m² gewährleistete eine gute Lesbarkeit am Tag, selbst bei Fahrbedingungen mittags.

• Die IPS-Seheigenschaften sorgten für einen stabilen Kontrast, wenn sich der Fahrer vorbeugte oder seine Position änderte.

• Die Anti-UV-beschichtete Abdeckung reduzierte die Blendung der Oberfläche und trug dazu bei, eine langfristige Vergilbung durch Sonneneinstrahlung zu verhindern.

• Die RGB-24-Bit-Schnittstelle ermöglichte eine direkte Integration mit der eingebetteten Steuereinheit des Motorrads ohne komplexe Signalumwandlung.

Feldergebnisse

Nach sechs Monaten Piloteinsatz:

• Fahrer berichteten von einer deutlich verbesserten Sicht im Vergleich zu früheren Prototypen.

• Bei längerer UV-Einwirkung wurde keine Verfärbung oder optische Verschlechterung beobachtet.

• Das geschwungene Design verstärkte die Premiumwahrnehmung des Fahrzeugs.

Der Hersteller hat das neue digitale Kombiinstrument erfolgreich auf den Markt gebracht und es als wesentliches Differenzierungsmerkmal bei der Modellpflege positioniert.

Warum diese Konfiguration Sinn machte

Dieses Projekt zeigte, wie ein hochhelles IPS-Display in Kombination mit einer gebogenen, UV-geschützten Abdeckung die praktischen Anforderungen von Motorrad-Armaturenbrettanwendungen erfüllen kann – wo Sichtbarkeit, Haltbarkeit und Industriedesign nebeneinander bestehen müssen.

Anpassung

Touch-Panel: Ausgestattet mit einer maßgeschneiderten Abdecklinse und einem Touch-Sensor sowie fachmännisch ausgewählten Touch-ICs. Für maßgeschneiderte Lösungen sind Konfigurationen sowohl in COF (Chip on Flex) als auch in COB (Chip on Board) verfügbar.

Bonding: Zu den Optionen gehören sowohl Air Bonding als auch Optical Bonding , wobei die professionelle Auswahl von FANNAL verwaltet wird, um optimale Leistung und Klarheit zu gewährleisten.

TFT-Display: In der gesamten TFT-Anzeige ist das TFT-Display für Sonnenlicht, das über einen breiten Temperaturbereich beteiligt ist und die IPS-Technologie für überlegene Betrachtungswinkel und Farbgenauigkeit enthält.

Add-Ons: Erhältlich mit einer Reihe zusätzlicher Zubehör zur Erweiterung der Funktionalität.

FAQ

F1: Kann dieses Display mit Standard-RGB-basierten Controllern verwendet werden?

A:
Ja. Es nutzt eine 24-Bit-RGB-Schnittstelle , die sich in die meisten industriellen Controller und Mikrocontroller integrieren lässt, die RGB-TTL-Signale unterstützen – ideal für eingebettete Plattformen, FPGA-Karten und kundenspezifische Systeme.

F2: Was sollte ich überprüfen, bevor ich dieses Display in mein System integriere?

A:
Stellen Sie vor der Integration sicher, dass:
– Ihr Controller die RGB-24-Bit-Ausgabe unterstützt
– Die Leistungsanforderungen des Moduls mit Ihrer Stromversorgung übereinstimmen
– Der Betriebstemperaturbereich mit Ihrer Umgebung übereinstimmt
. Auf Anfrage können wir Ihnen auch Pinbelegungen und Timing-Dokumente zur Verfügung stellen.

F3: Ist dieses Display für raue Umgebungen geeignet?

A:
Ja. Mit einem Betriebsbereich von -30 °C bis +80 °C und einem robusten Panel mit hoher Helligkeit ist dieses Modul für industrielle und robuste Anwendungen konzipiert.

F4: Enthält dieses Modul Touch-Funktionalität?

A:
Bei dieser speziellen SKU handelt es sich um ein reines Display-Modul mit gebogenem Deckglas – Touch-Funktionalität ist nicht enthalten. Wenn Sie eine Touch-Integration benötigen, können wir eine separate Touch-Version oder eine maßgeschneiderte Lösung anbieten.

F5: Welche Anpassungsoptionen sind verfügbar?

A:
Bei Großbestellungen können wir Folgendes unterstützen:
– Optische Behandlungen wie Blendschutz/UV-Schutz
– Coverdruck oder Spezialbeschichtungen
– Pin-Layout-Anpassungen und Schnittstellenanpassungen.
Kontaktieren Sie unser Team für Designanforderungen und Lieferzeitdetails.
