6,2 Zoll Anzeige 1024*600

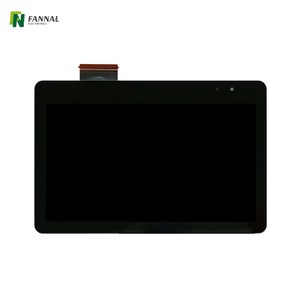

6,2 -Zoll -TFT -Anzeige MIPI Interface Motorbike Application LCD

Modell:
FN0620D003B
Produktmarke:
FANNAL
Operation Temperatur (℃):
-20 ~ 70
Speichertemperatur (℃):
-30 ~ 80
Auflösung:
1024 × 600
Richtung:
ALLE
Schnittstelle:
MIPI
Helligkeit (CD/m²):
1500
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeitsstatus:





Anfrage Zum Korb geben

6,2 Zoll TFT Display 1024*600 IPS LCD Motorradanzeige 1024*600 ips

Produktmerkmale

Produktzeichnung

Spezifikation

Fügen Sie Ons hinzu

Produktanwendung

详情页户外高亮

6,2 -Zoll -TFT -Anzeige MIPI Interface Motorbike Application LCD

Das 6,2-Zoll-TFT-Display mit MIPI-Schnittstelle für Motorradanwendungen verbessert das Fahrerlebnis, indem die Fahrer ein klares, zuverlässiges und featurereiches Display zur Verfügung stellen. Es kombiniert die Vorteile der TFT-Technologie und der MIPI-Schnittstelle, um eine qualitativ hochwertige visuelle Schnittstelle für Motorradfahrer zu bieten und die Sicherheit und Bequemlichkeit auf der Straße zu verbessern.

FN0620D003B

Allgemeine Spezifikationen:

LCD -Größe (Zoll):	6.2 (Diagonal)
Auflösung:	1024 (h) × 600 (v)
Pixel -Tonhöhe:	0,13425 (h) x0.12872 (v)
Aktiver Bereich (MM):	137,472 (H) × 77,232 (V)
Modulgröße (MM):	144,33 (w) × 88,16 (h) × 4,96 (d)
Anzeigemodus (MM):	Normalerweise schwarz, übertragbar
Schnittstelle:	MIPI
Richtung anzeigen:	ALLE
Luminanz (CD/M2):	1500 (Typ.)
Betriebstemperatur (° C):	-30 ~+80
Lagertemperatur (° C):	-30 ~+85

Schnittstelle:

Pin -Nr.	Symbol	E/O	Beschreibung

1	GND	P	Boden

2-4	Ledk	I	Stromversorgung für LED -Kathodeneingang

5	NC	-	NC

6-7	Leda	I	Stromversorgung für LED -Anodeneingang

8	Ntc-	I	Hitzesensor -Kathode

9	NTC+	I	Wärmesensoranode

10	GND	P	Boden

11	CSX/NC	-	Chipauswahlsignal./nc

12	SCL/NC	-	Pixel -Takt -Eingangssignal./nc

13	SDI/NC	-	Seriendateneingangssignal./nc

14	NC	-	NC

15	GND	P	Boden

16	D3p	I	MIPI DSI Positives Differentialdatensignal

17	D3n	I	MIPI DSI Negativer Differentialdatensignal

18	GND	P	Boden

19	D2p	I	MIPI DSI Positives Differentialdatensignal

20	D2n	I	MIPI DSI Negativer Differentialdatensignal

21	GND	P	Boden

22	CLKP	I	MIPI DSI -positives Taktsignal

23	Clkn	I	MIPI DSI Negatives Taktsignal

24	GND	P	Boden

25	D1p	I	MIPI DSI Positives Differentialdatensignal

26	D1n	I	MIPI DSI Negativer Differentialdatensignal

27	GND	P	Boden

28	D0p	I	MIPI DSI Positives Differentialdatensignal

29	D0n	I	MIPI DSI Negativer Differentialdatensignal

30	GND	P	Boden

31	Stbyb	I	Standby -Moduseinstellung

32	ZURÜCKSETZEN	I	Signaleingang zurücksetzen

33-34	VDD	P	Analogspannung liefern

35	NC	-	NC

36	GND	P	Boden

37	Updn	I	Nach oben/Down -Auswahl

38	Shlr	I	Auswahl von links/rechts

39	NC	-	NC

40	GND	P	Boden

Elektrische Eigenschaften:

Parameter	Symbol	Min.	Typ.	Max.	Einheit

Analoge Versorgungsspannung	VDD	2.5	3.3	3.6	V

Stromversorgungsstrom	Idd	-	80	-	ma

Eingangslogik Hochspannung	Vih	0,7IOVCC	-	IOVCC	V

Eingangslogik niedriger Spannung	Vil	0	-	0,3IOVCC	V

Anpassung

CTP

Struktur: GG, GFF, Größe: 1,8* ~ 55 ', berühren

Werbebrett

Wir können komplettes Zubehör bereitstellen, einschließlich Backlight Board, Werbeplatten- und Kabelsätze.

Anwendung

Angesichts der Nachfrage nach maßgefertigten Projekten, die jeden Tag steigen, wächst der TFT -Markt für den Bar vom Typ TFT entsprechend. Und unsere TFT -Lösung vom Typ Bar kann in vielen Anwendungen wie Industrie, Automobil, medizinisch, Haushaltsgeräte und Maritime usw. perfekt eingesetzt werden.
