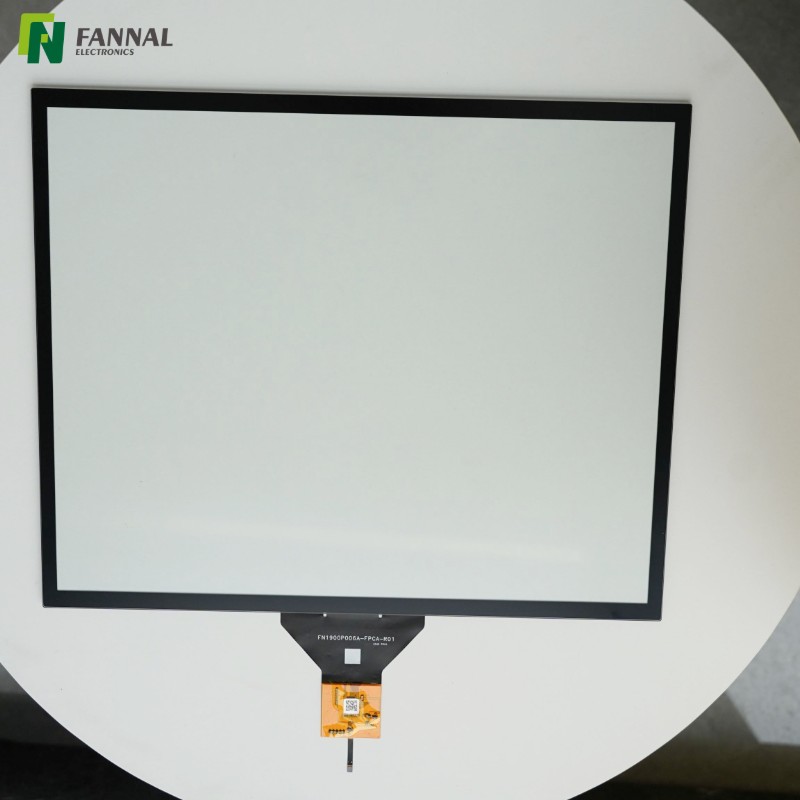

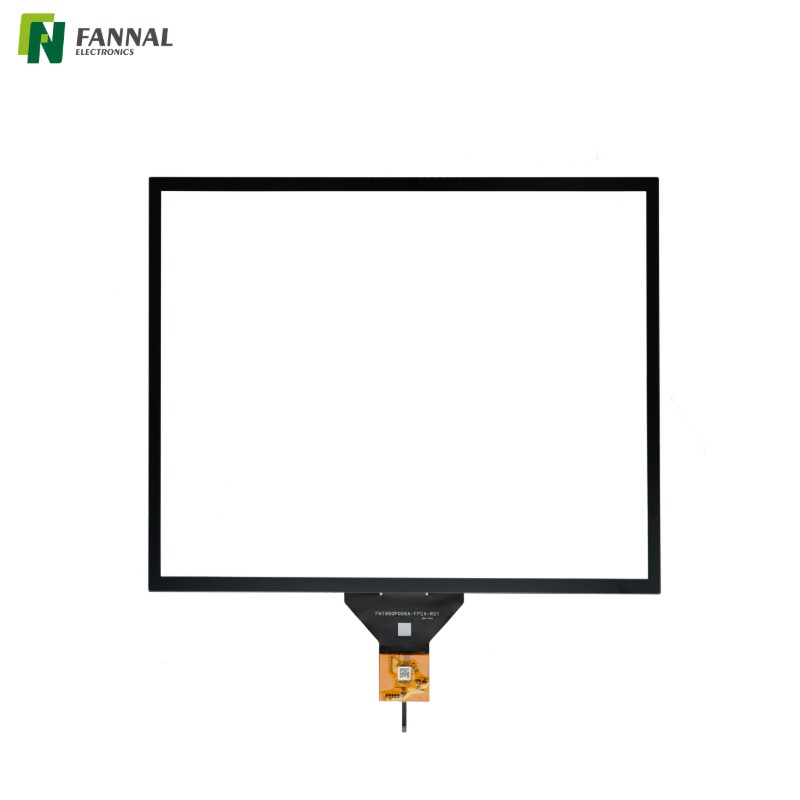

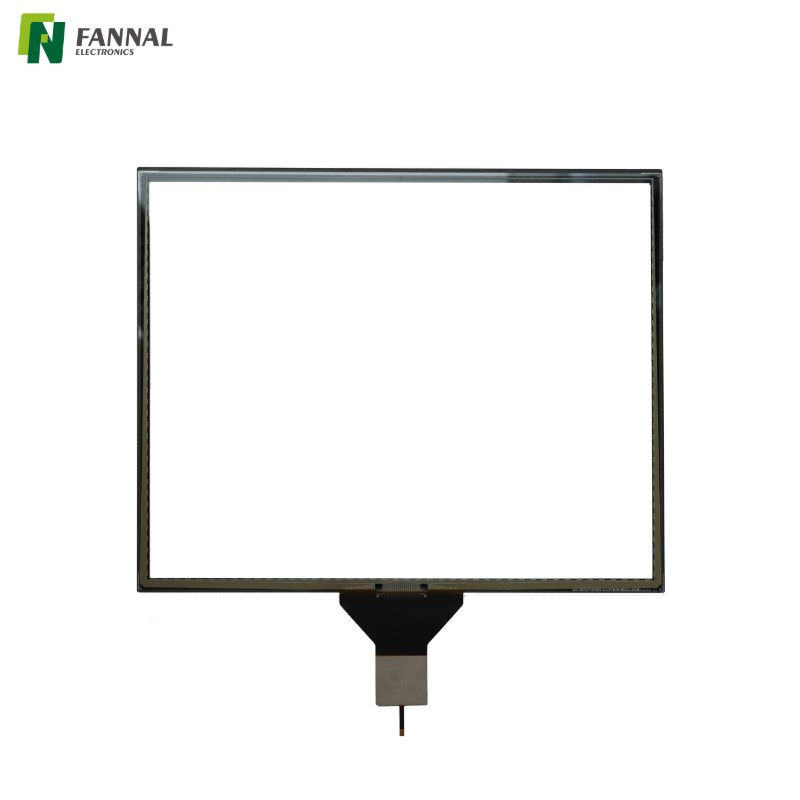

19,0-Zoll-Industrie-Touchpanel (G+G, AG-Glas)

Spezifikationen

Allgemeine Spezifikationen

Schnittstelle

Anwendungsfallstudie

19-Zoll-Industrie-Touchpanel für raue HMI-Umgebungen

Produkt: FN1900P006A
Typ: Industrielles kapazitives Touchpanel (ohne Display)

Projekthintergrund

Ein Systemintegrator entwickelte ein 19-Zoll-Industrie-HMI-Terminal für Fabrikanlagen.
Das Anzeigemodul war bereits ausgewählt, aber das Projekt geriet im Touch-Interface-Stadium ins Stocken.

Ihre Herausforderungen bestanden nicht darin, „ob die kapazitive Berührung funktioniert“, sondern in der langfristigen Zuverlässigkeit und dem Integrationsrisiko.

Wichtigste Herausforderungen auf Kundenseite

1. Umgebung mit starker Blendung
   Das Terminal wurde in der Nähe von Deckenbeleuchtungen und reflektierenden Metalloberflächen installiert, wodurch normales Klarglas schwer lesbar und für die Bediener unangenehm war.

2. Anforderungen an die mechanische Haltbarkeit
   Das HMI wurde häufig mit wiederholtem Klopfen und gelegentlichen Stößen bedient. Touchpanels für Endverbraucher haben die Härte- und Festigkeitstests nicht bestanden.

3. Controller-Kompatibilität und -Stabilität
   Das Mainboard unterstützte nur die IIC-Schnittstelle und frühere USB-basierte Touch-Lösungen führten zu Treiberinstabilität und EMI-Problemen.

4. Temperatur- und Luftfeuchtigkeitsschwankungen Das System musste in
   nicht klimatisierten Industrieräumen zuverlässig funktionieren , einschließlich saisonaler Temperaturschwankungen und hoher Luftfeuchtigkeit.

Wie FN1900P006A diese Probleme löste

Blendfreie Benutzerfreundlichkeit ohne Over-Engineering

Das AG-behandelte, chemisch verstärkte Deckglas reduzierte die Reflexionen erheblich und sorgte gleichzeitig für eine ausreichende optische Durchlässigkeit (≥82 %).
Dies verbesserte die Sichtbarkeit bei Fabrikbeleuchtung, ohne dass eine höhere Displayhelligkeit oder zusätzliche optische Folien erforderlich waren.

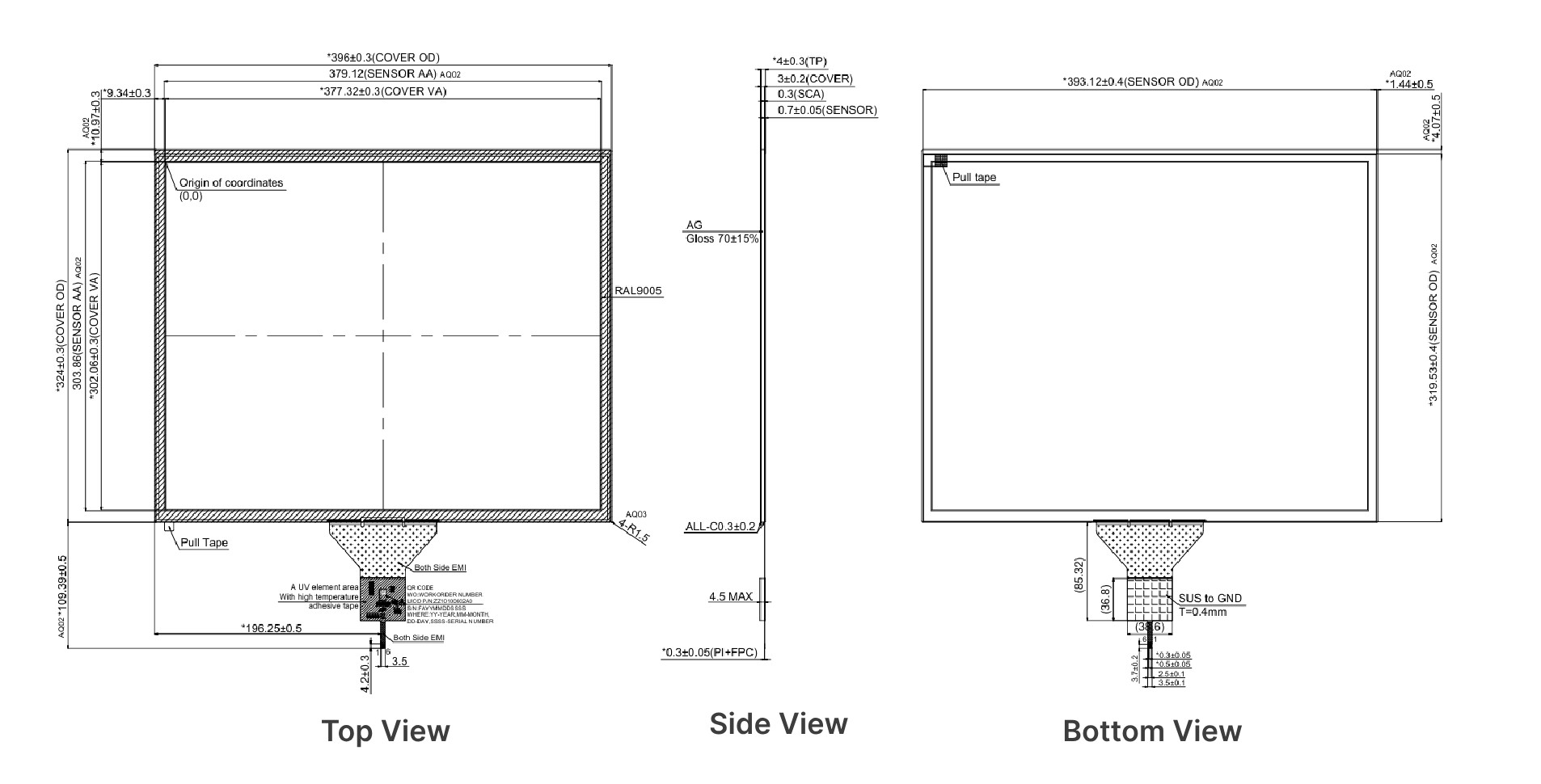

Mechanisches Design in Industriequalität

• 3,0 mm Deckglas mit ≥7H Oberflächenhärte

• G+G-Struktur für bessere Schlagfestigkeit und Langzeitstabilität

Diese Kombination erfüllte die Erwartungen des Kunden an die mechanische Haltbarkeit, ohne die Gesamtdicke des Moduls über die Systembeschränkungen hinaus zu erhöhen.

Stabile IIC Touch-Architektur

Das Touchpanel verwendet den mxT2952TD-Controller und unterstützt:

• IIC-Schnittstelle

• Feste IIC-Adresse (0x4A)

• 40 TX × 50 RX-Sensorkanäle

Dies ermöglichte eine direkte Integration in die vorhandene Steuerplatine , wodurch USB-Konvertierungsplatinen entfallen und EMI-Risiken auf Systemebene reduziert wurden.

Umweltzuverlässigkeit für den industriellen Einsatz

Das Panel ist für den Betrieb bei -20 °C bis +70 °C , bei einer Lagerung bis +80 °C und einer Feuchtigkeitstoleranz von bis zu 90 % ausgelegt und blieb bei langfristigen Umwelttests und Vor-Ort-Tests stabil.

Ergebnis

Durch die Einführung des Industrie-Touchpanels FN1900P006A erreichte der Kunde:

• Schnellere Systemintegration ohne Neugestaltung des Controllers

• Verbesserte Sicht des Bedieners in reflektierenden Umgebungen

• Reduziertes Feldausfallrisiko im Vergleich zu Touch-Lösungen für Endverbraucher

• Ein modulares HMI-Design, bei dem Touchpanel und Display unabhängig voneinander beschafft werden können

Typische Einsatzszenarien

• Industrielle HMI-Terminals

• Werkseitige Bedienfelder

• Gerätemontierte Bedienerschnittstellen

• Kundenspezifische Industriesysteme, die eine reine Touch-Integration erfordern

Anpassungen

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Kundenspezifischer optischer Bonding -Service

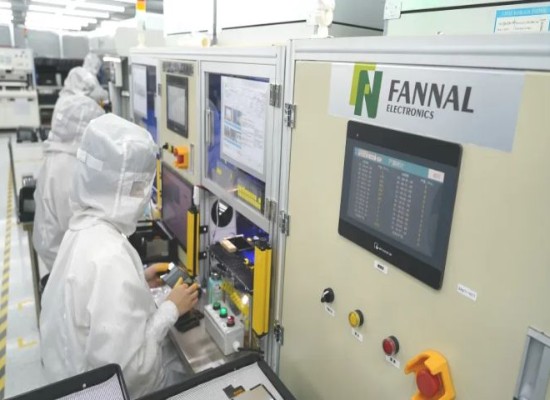

Über FANNAL

Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Touchscreens und Touch-Monitoren.

One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden

Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort.

Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen.

Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung.

Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform.

Zertifikate

FAQ

F1: Wird FN1900P006A mit einem Anzeigemodul geliefert?

Nein. FN1900P006A ist ein reines Touchpanel -Produkt.
Es wurde für Projekte entwickelt, bei denen das Anzeigemodul und die Touch-Schnittstelle separat beschafft werden, was eine größere Flexibilität beim Systemdesign, der optischen Auswahl und der Kostenkontrolle ermöglicht.

F2: Kann dieses Touchpanel mit Handschuhen oder mit einem Stift bedient werden?

Das Bedienfeld ist für die Finger-Touch-Bedienung optimiert .
. Die Leistung von Handschuhen oder Stiften hängt vom Material und der Dicke des Handschuhs sowie von der Firmware-Abstimmung des Controllers ab. Für spezielle Eingabeanforderungen sollte die Anpassung oder Empfindlichkeitsanpassung auf Projektebene evaluiert werden.

F3: In welche Systeme ist die IIC-Schnittstelle normalerweise integriert?

Die IIC-Schnittstelle wird häufig in eingebetteten Industriesteuerungen, ARM-basierten Platinen und kundenspezifischen Steuerungssystemen verwendet , bei denen eine direkte Touch-Integration erforderlich ist.
Es eignet sich besonders für Designs, die darauf abzielen, USB-Touch-Bridges und zusätzliche Treiberschichten zu vermeiden.

F4: Wo kann dieses Touchpanel neben der industriellen HMI noch eingesetzt werden?

Neben industriellen HMI-Terminals eignet sich FN1900P006A gut für:

• Gerätemontierte Steuerschnittstellen

• Industriekioske mit separater Display-Architektur

• Schnittstellen für medizinische oder Laborgeräte (nicht für Verbraucherzwecke)

• Automatisierungssysteme, die ein individuelles Frontglas- und Gehäusedesign erfordern

Seine Nur-Touch-Struktur macht es ideal für modulare Systemdesigns, bei denen die Anzeige und das Gehäuse vom Integrator definiert werden.

F5: Kann die Oberfläche oder Dicke des Deckglases individuell angepasst werden?

Ja. Während FN1900P006A standardmäßig ein chemisch verstärktes 3,0-mm-AG-Deckglas verwendet , können Oberflächenbehandlung, Glasdicke und Kantendesign je nach Projektanforderungen und vorbehaltlich einer technischen Bewertung angepasst werden.
