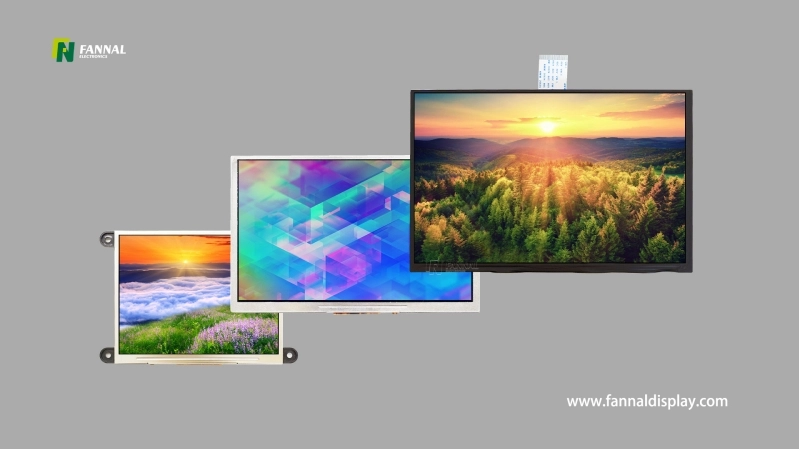

Die ultimative Anleitung zu TFT -Anzeigen: alles, was Sie wissen müssen

Was ist ein TFT-Display?

TFT-Displays (Thin-Film Transistor) sind eine Art LCD-Technologie, bei der jedes Pixel von einem oder mehreren Transistoren gesteuert wird. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe und ermöglicht schärfere Bilder und schnellere Reaktionszeiten als herkömmliche Passivmatrix-LCDs.

1. Funktionsweise der TFT-Technologie in LCD-Panels

Jedes Pixel in einem TFT-Panel verfügt über einen Transistorschalter, der die an die Flüssigkristallschicht angelegte Spannung reguliert. Dieser Aktivmatrix-Ansatz minimiert Geisterbilder und verbessert die Bildwiederholraten, sodass er für sich schnell ändernde Inhalte in eingebetteten Systemen geeignet ist.

2. Aktivmatrix- und Passivmatrix-LCDs

• Aktivmatrix (TFT) : Hohe Bildwiederholfrequenz, bessere Farbe und Kontrast, geeignet für industrielle und medizinische Geräte.

• Passive Matrix : Geringere Kosten, einfachere Steuerung, aber langsamere Reaktion und begrenzte Betrachtungswinkel.

3. Warum wird TFT häufig in professionellen Geräten verwendet?

Die Kombination aus hoher Klarheit, Stabilität und schneller Reaktion macht TFT zur Standardwahl für eingebettete Industriedisplays, medizinische Monitore und tragbare Handgeräte.

TFT-Display-Panel-Technologien

1. Twisted Nematic (TN) Panels

TN-Panels sind kostengünstig und bieten eine schnelle Reaktionszeit, weisen jedoch eingeschränkte Betrachtungswinkel und eine geringere Farbkonsistenz auf. Geeignet für kostensensible Anwendungen, bei denen eine weite Sicht unkritisch ist.

2. In-Plane Switching (IPS)-Panels

IPS-Panels bieten große Betrachtungswinkel und stabile Farben und eignen sich daher ideal für medizinische Handgeräte, industrielle HMIs und professionelle Bedienfelder.

3. Panels mit vertikaler Ausrichtung (VA).

VA-Panels bieten hohe Kontrastverhältnisse, tiefe Schwarztöne und eine gute optische Leistung und werden häufig für Displays verwendet, die einen hohen visuellen Kontrast bei mäßiger Umgebungsbeleuchtung erfordern.

4. Erweiterte TFT-Typen (ADS, MVA)

Neue Varianten wie Advanced Super Dimension (ADS) und Multi-Domain Vertical Alignment (MVA)-Panels verbessern Betrachtungswinkel und Farbgleichmäßigkeit und eignen sich für industrielle oder medizinische Nischenanwendungen.

Hintergrundbeleuchtungstechnologien

1. Standard-LED-Hintergrundbeleuchtung

Die meisten TFTs verwenden LED-Hintergrundbeleuchtung und bieten eine hohe Effizienz und lange Lebensdauer. Ideal für eingebettete Anwendungen im Innenbereich.

2. Hintergrundbeleuchtung mit hoher Helligkeit und bei Sonnenlicht gut lesbar

Im Freien oder in Umgebungen mit viel Umgebungslicht verbessern Hintergrundbeleuchtungen mit hoher Helligkeit (500–1000 Nits) die Lesbarkeit, ohne den Stromverbrauch übermäßig zu erhöhen.

3. Lokales Dimmen und Mini-LED-Hintergrundbeleuchtung

Mini-LED- oder segmentierte Hintergrundbeleuchtungen ermöglichen einen besseren Kontrast und eine bessere HDR-Leistung und werden hauptsächlich in hochwertigen industriellen und medizinischen Displays verwendet, die eine präzise Bildgebung erfordern.

4. Überlegungen zur Energieeffizienz

Die Optimierung des Designs der Hintergrundbeleuchtung wirkt sich sowohl auf die Wärmeleistung als auch auf die Batterielebensdauer in tragbaren medizinischen oder industriellen Geräten aus.

Berühren Sie Integrationsoptionen

1. Resistive Touchscreens

Druckempfindlich, funktioniert mit Handschuhen oder Stift, sehr langlebig. Geeignet für industrielle Handgeräte und medizinische Instrumente, bei denen eine Eingabe mit Handschuhen oder einem Stift erforderlich ist.

2. Projiziert-kapazitive (PCAP) Touchscreens

Unterstützt Multi-Touch-Gesten und hohe optische Klarheit, erfordert jedoch möglicherweise eine EMI-Abschirmung und eine Firmware für den Handschuhmodus für den industriellen/medizinischen Einsatz.

3. Kapazitive Berührung der Oberfläche

Einfacher, geeignet für großformatige Displays, funktioniert am besten in kontrollierten Innenräumen.

4. Optische und Infrarot-Touch

Berührungslose Methoden, skalierbar auf große Displays. Wird häufig in Kiosken, interaktiven Tafeln und Informationsterminals verwendet.

5. Überlegungen zur Integration

• Kompatibilität mit Touch-Controllern

• EMI- und ESD-Minderung

• Optisches Bonding und Deckglas

• Firmware-Kalibrierung für Handschuh-/Nassberührung

Hauptvorteile von TFT-Displays

1. Haltbarkeit und langfristige Zuverlässigkeit

Industrielle und medizinische Geräte erfordern oft über Jahre hinweg eine stabile Leistung. TFT-Module bieten bewährte Lebenszyklen, insbesondere mit integrierter Hintergrundbeleuchtung und Controller-Optimierungen.

2. Skalierbarkeit über Größen hinweg

TFT-Displays reichen von 2,4″ bis 32″ und darüber hinaus und ermöglichen die Integration in kompakte Handheld-Geräte sowie große Bedienfelder.

3. Visuelle Leistung

Hoher Kontrast, stabile Farben und präzise Helligkeitsregelung gewährleisten einen zuverlässigen Betrieb in klinischen und industriellen Umgebungen.

4. Vergleiche mit anderen Display-Technologien

• OLED : Höherer Kontrast, dünner, aber kürzere Lebensdauer und Einbrennrisiko.

• MicroLED : Aufstrebende Technologie, hohe Helligkeit, Premium-Kosten.
  TFT ist nach wie vor die praktischste Lösung für eingebettete Industrie- und Medizinsysteme.

Gemeinsame Anwendungen

1. Industrielle HMIs

Wird in Fabrikschalttafeln, eingebetteten Handterminals und tragbaren Konfigurationstools verwendet. Erfordern EMI-Beständigkeit, Langzeitstabilität und robuste Hintergrundbeleuchtung.

2. Medizinische Geräte

Beinhaltet Patientenmonitore, tragbare Diagnoseinstrumente und Laborgeräte. Erfordert große Betrachtungswinkel, optische Klarheit und Handschuh-/Stiftkompatibilität.

3. Automobil- und Transportdisplays

Bei Sonnenlicht lesbare Panels für Armaturenbretter oder Bedienschnittstellen im Fahrzeug , die eine hohe Helligkeit und Vibrationsfestigkeit erfordern.

4. Verbraucher- und tragbare Geräte

Kompakte TFTs für Tablets, Handscanner und kleine Instrumente, die Energieeffizienz und Lesbarkeit vereinen.

So wählen Sie das richtige TFT-Display aus

1. Auswahl der Auflösung und Größe

Passen Sie die Pixeldichte an die Anwendung an: Tragbare medizinische Geräte können 320 x 480 oder 480 x 800 verwenden, während industrielle HMIs möglicherweise eine höhere Auflösung erfordern.

2. Auswahl der Panel-Technologie

• TN für kostensensible Grundsteuerungen

• IPS für medizinische/industrielle Instrumente

• VA für hohe Kontrastanforderungen

3. Schnittstellenkompatibilität

Zu den Optionen gehören RGB, LVDS, MIPI DSI, SPI. Bewerten Sie die MCU-/Prozessorkompatibilität.

4. Umweltaspekte

Betriebstemperatur, Luftfeuchtigkeit, Vibration, EMI und ESD-Anfälligkeit wirken sich alle auf die Panelauswahl aus.

Die Zukunft der TFT-Displays

Fortschritte bei TFT-Panels, Hintergrundbeleuchtung und Touch-Integration verbessern weiterhin Leistung, Haltbarkeit und Flexibilität. Flexible Displays, Mini-LED-Hintergrundbeleuchtung und verbesserte Touch-Technologien (Handschuh-/Nass-Touch, multimodale Schnittstellen) werden für eingebettete industrielle und medizinische Systeme immer relevanter.

Während neue Innovationen entstehen, bleiben Resistiv- und PCAP-Technologien die dominierenden Lösungen für kompakte professionelle Geräte. SAW und Optical Touch werden hauptsächlich in großformatigen Werbe- oder Kioskdisplays eingesetzt.

Abschluss

TFT-Displays sind eine zentrale Schnittstellentechnologie in industriellen, medizinischen und eingebetteten Systemen. Für die Auswahl zuverlässiger Displays ist es wichtig, Paneltypen, Hintergrundbeleuchtungsoptionen, Touch-Integration und Umweltaspekte zu verstehen.

FANNAL bietet TFT-Module in Industriequalität mit Widerstands- und projiziert-kapazitiven Optionen, optischem Bonding und anpassbaren Hintergrundbeleuchtungslösungen, um Ingenieure beim Bau langlebiger Hochleistungsgeräte zu unterstützen.
