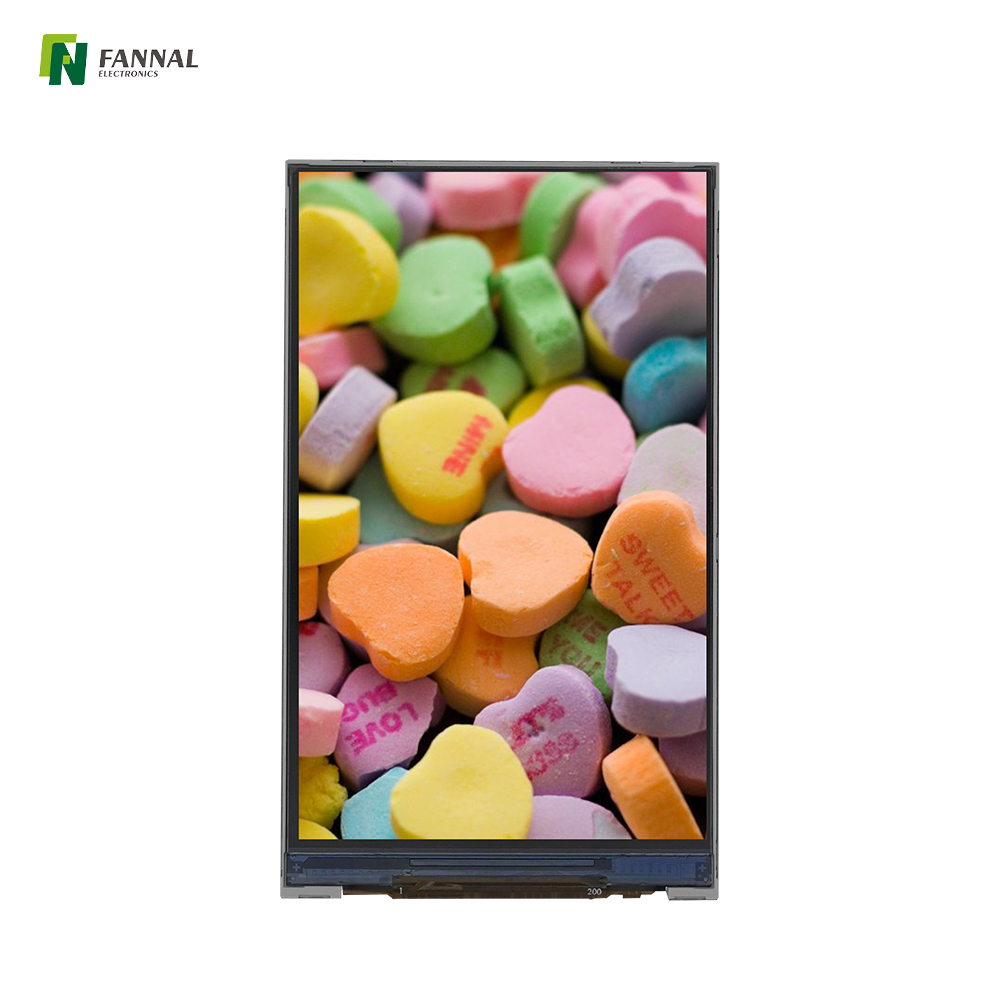

FN0397D002A
3.97
57,14 x 96,85 x 2,15
-20 ~ 70
-30 ~ 80
RGB/SPI
480x800
85/85/85/85
300
| Menge: | |
|---|---|

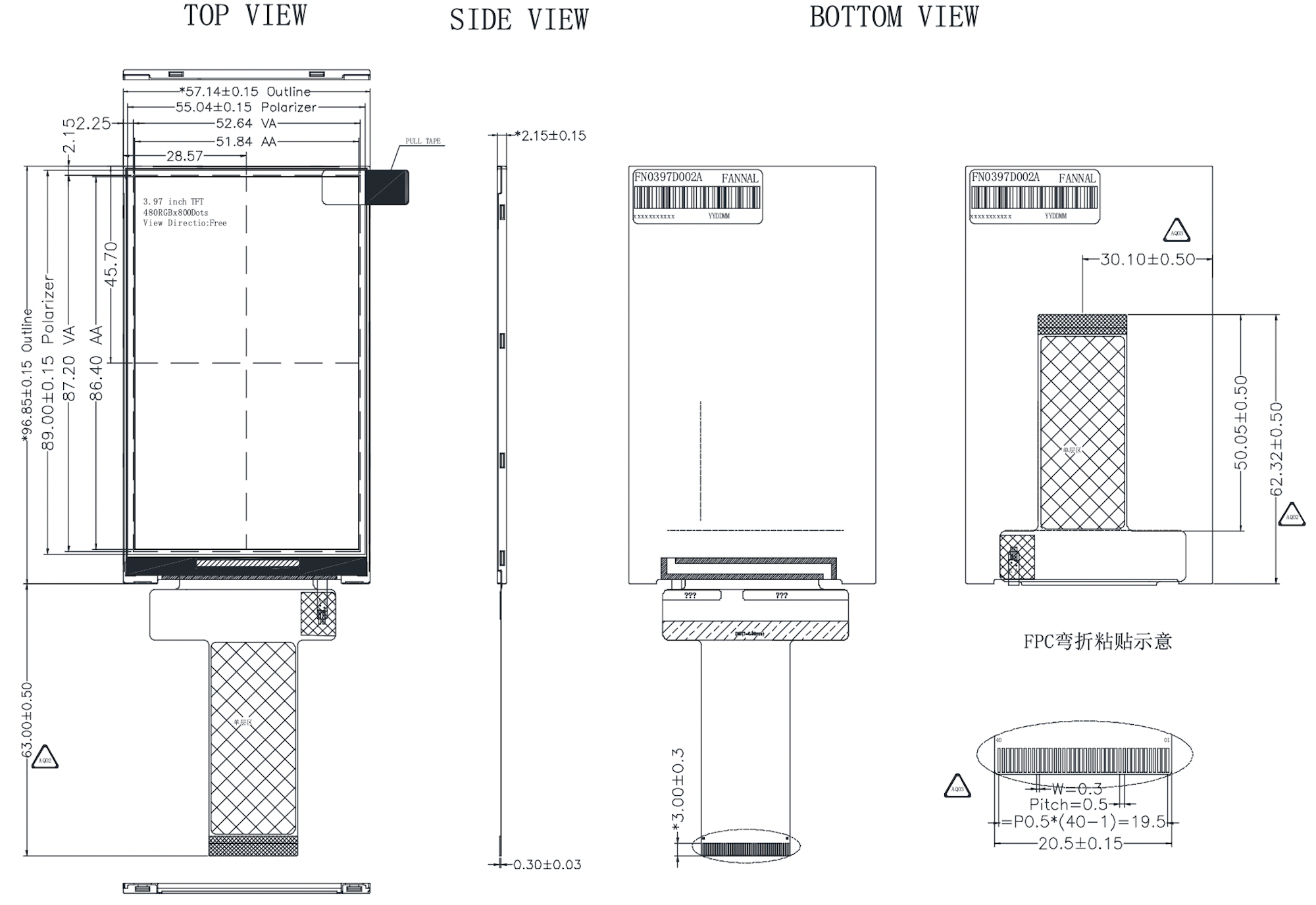

Zeichnung
Spezifikationen
Parameter | Spezifikation | Einheit |
LCD-Größe | 3,97 (Diagonale) | Zoll |
Auflösungsverhältnis | 480 (H) × 800 (V) | Pixel |
Pixelabstand | 0,108 (H) × 0,108 (V) | mm |
Aktiver Bereich | 51,84 (H) × 86,4 (V) | mm |
Modulgröße | 57,14 (B) × 96,85 (H) × 2,15 (T) | mm |
Anzeigemodus | Normalerweise schwarz, übertragbar | - |
Schnittstelle | RGB / SPI | - |
Pixelanordnung | RGB-vertikaler Streifen | - |
Blickrichtung | ALLE | Uhr |
Stromversorgung | 2.8 | V |
Stromverbrauch | TBD | W |
Gewicht | TBD | g |
Leuchtdichte | 300 (typ.) | cd/m² |
Treiber-IC | ST7701SN | - |
Betriebstemperatur | -20 ~ +70 | ℃ |
Lagertemperatur | -30 ~ +80 | ℃ |
Pin -Nr. | Symbol | E/O | Beschreibung |
1 | Leda | P | LED-Stromanode. |
2-3 | Ledk | P | LED-Leistungskathode. |
4 | GND | P | Stromerde |
5 | VDD | P | Stromversorgung 2,8V. |
6 | ZURÜCKSETZEN | I | Globaler Reset. Aktiver niedriger, interner Zug hoch. |
7-8 | NC | - | Keine Verbindung |
9 | SDA | E/O | Serielle Kommunikationsdateneingabe. |
10 | SCK | I | Serieller Kommunikationstakteingang. |
11 | CS | I | Auswahl des seriellen Kommunikationschips. |
12 | PCLK | I | Takteingangspin. |
13 | De | I | Daten ermöglichen die Signaleingabe. |
14 | VSYNC | I | Vertikaler Synchronisierungseingang. |
15 | Hsync | I | Horizontaler Synchronisationseingang. |
16-33 | DB0-DB17 | I | DB0-DB5: Blaue Daten, DB6-DB11: Grüne Daten, DB12-DB17: Rote Daten. |
34 | GND | P | Stromerde |
35-39 | NC | - | Keine Verbindung |
40 | GND | P | Stromerde |
Parameter | Symbol | Min. | Typ. | Max. | Einheit |
Digitale Versorgungsspannung | VDD | 2.5 | 2.8 | 3.6 | V |
Schnittstellenbetriebsspannung | Vddi | 1.65 | 1.8 | 3.3 | V |
Pegeleingangsspannung | Vih | 0,7VDDI | - | Vddi | V |
Pegeleingangsspannung | Vil | GND | - | 0,3VDDI | V |
Ausgangsspannung pegeln | Voh | 0,8VDDI | - | Vddi | V |
Ausgangsspannung pegeln | Vol | GND | - | 0,2VDDI | V |
Parameter | Symbol | Min. | Typ. | Max. | Einheit |
Vorwärtsstromspannung | Vf | 21.6 | 24.0 | 26.4 | V |
Vorwärtsstrom | Wenn | - | 20 | - | ma |
Hintergrundbeleuchtungsstromverbrauch | Wbl | - | 0.48 | - | W |
LED LEBEN | - | 30000 | - | - | HRS |
Industrielle und kommerzielle Anwendungsfälle
Dieses 3,97-Zoll-Industrie-TFT-Display ist ideal für kompakte eingebettete visuelle Schnittstellen in verschiedenen Branchen:
Industrielle Steuerungen und HMI-Bildschirme
Kleine Maschinenbedienfelder und HMI-Displays in der Fabrikautomation und Geräte-Dashboards.
Tragbare Instrumente und Handgeräte
Feldtester, Messgeräte und industrielle Handgeräte, die eine klare grafische Benutzeroberfläche erfordern.
Medizinische und Laborgeräte
Kleine Diagnosedisplays, Einstellungstafeln, Gerätestatus-Feedback-Bildschirme.
Consumer-Edge Commercial Products
Zugangsterminals, kompakte POS-Controller, Benutzeroberflächen für Verkaufsautomaten, intelligente Geräte.
Automotive-/Transport-Schnittstellen
-Cluster-Unteranzeigen, sekundäre Informationsanzeigen in Fahrzeugen, Flottengeräten (wo RGB/SPI unterstützt wird).
Eingebettete Systeme und Prototyping-Plattformen
Schnelles Prototyping mit Mikrocontrollern (MCU) und SBC-Plattformen, die parallele oder serielle Schnittstellen unterstützen.
Anpassungen
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Panel-Typen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für vollständige Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Außen- oder Industrieeinsatz.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (internes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMC-Design: Vollständige elektromagnetische Verträglichkeitstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden | Größenbereich | Notizen |
OCA | Bis zu 15,6 Zoll | Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR | Bis zu 32" | Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon | Bis zu 32" | Ideal für robuste, großformatige Industrieanwendungen |
Über FANNAL
 | Viel Erfahrung: 15 Jahre Erfahrung in der Herstellung von TFT-Displays, AMOLED-Displays, Touch-Displays, kapazitiven Touchscreens und Touch-Monitoren. |
| One-Stop-Lösung: Vollständiger Inhouse-Prozess für Touchscreen, Display und optisches Bonden |
| Globaler Service: Italien, Deutschland, Frankreich, Spanien, Indien, Japan, Singapur und mehr – zeitnaher Support vor Ort. |
| Starker Hintergrund: Finanziell unterstützt von SECO , einem führenden europäischen Marktführer für Embedded- und Display-Lösungen. |
| Zuverlässige Versorgung: Unser langfristiges Lieferantennetzwerk gewährleistet Ihnen auch in nachfragestarken Saisons eine gleichbleibende Qualität und zuverlässige Lieferung. |
| Qualitätssicherung: ISO 9001, ISO 14001, ISO 45001, ISO 13485 und IATF 16949 zertifiziert; REACH- und RoHS-konform. |
Zertifikate
FAQ
F1 – Welche Standardschnittstellen werden unterstützt?
A – Dieses Modul unterstützt RGB- und SPI- Schnittstellen und eignet sich für die meisten eingebetteten und mikrocontrollerbasierten Anwendungen.
F2 – Kann dieses Display mit einem Touchpanel ausgestattet werden?
A – Ja. FANNAL kann auf Anfrage kapazitive oder resistive Touchpanels (CTP) mit passenden AD-Boards liefern.
F3 – Ist die Helligkeit für den Außenbereich ausreichend?
A – Mit 300 cd/m² ist das Display für Innen- und Halbaußenumgebungen optimiert; Für gute Lesbarkeit bei Sonnenlicht sollten Sie optionale Versionen mit hoher Helligkeit oder optisches Bonding in Betracht ziehen.
F4 – Können wir Helligkeit, Schnittstelle oder mechanischen Formfaktor anpassen?
A – Ja. FANNAL bietet anpassbare Optionen, einschließlich Schnittstellentyp, Helligkeitsstufe, FPC-Länge, Steckertyp und mechanisches Unterstützungszubehör.
F5 – Welches Zubehör ist verfügbar?
A – Zu den optionalen Add-ons gehören Hintergrundbeleuchtungsplatinen, Touch-Steuerungsplatinen, Kabelbäume und Montagevorrichtungen für eine schnellere Integration.
